Циркуляційні насоси для опалення будинку. Вибір, підбір, встановлення.

Циркуляція теплоносія в системі опалення може бути двох типів: природною і примусовою. Природна циркуляція не потребує циркуляційного насоса, він застосовується в примусовій системі. Насос дає можливість забезпечувати більш швидку, а також ефективну циркуляцію теплоносія по системі.

Примусова система опалення

примусова система опалення з циркуляційним насосом фото

1. Твердотопливный котел Maxus	6. Пелюстковий клапан	11. Триходовий клапан
2. Розширювальний бак	7. Буферна ємність	12. Змішувальний вузол підлогового опалення
3. Груба безпеки	8. Автоматичний повітровідвідник	13. Змішувальний вузол ГВП
4. Циркуляційний насос	9. Командо-контролер	14. Підлогова гребінка
5. Термостатичний триходовий клапан	10. Сервопривід	15. Сонячна система

Навіщо потрібен циркуляційний насос для системи опалення

Циркуляційний насос – це пристрій, який призначений для перекачування (рідини) теплоносія. У корпусі встановлений електронний двигун і робочий вал. Коли, насос включається, ротор начитає обертати крильчатку, це в свою чергу створює знижений тиск теплоносія на вході і підвищений на виході.

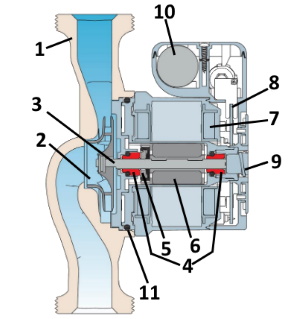

Конструкцыя циркуляційного насоса

конструкція циркуляційного насоса Wilo фото

чавунний корпус
колесо
вал
підшипник ковзання
керамічний упор
ротор
обмотка
електронна схема
блокувальні гвинти
конденсатор
ущільнювач

Типи циркуляційних насосов

Циркуляционные насосы для системы отопления делятся на два типа, с мокрым и сухим ротором.

1. Мокрий ротор

Використовуються в опалювальній системі приватних будинків, де протяжність трубопроводів не дуже велика. Ротор насоса, оснащений крильчаткою, яка обертається всередині корпусу, тим самим прискорює рух теплоносія. Рідина, в якій обертається ротор, охолоджує і змащує механізм. При монтажі насоса «мокрого типу» потрібно звенути увагу на горизонтальність вала, тоді всередині корпусу завжди буде рідина.

Переваги насосів з «мокрим ротором»

практично безшумні
безступінчате перемикання швидкості обертання ротора
надійність в експлуатації
тривалий термін служби
Відсутність необхідності в техобслуговуванні
простота ремонту і налаштування насоса

2. Сухий ротор

Застосовується в опалювальних системах великої відстані. Між двигуном і робочою частиною ротора встановлені ущільнювальні кільця. Ротор не контактує з рідиною, що перекачується.

Переваги насосів з «сухим ротором»

високий ККД: 80%

Недоліки

високий рівень шуму, в зв'язку, з чим він монтується в окремому приміщенні, а також він оснащений звукоізоляційним кожухом.
необхідність контролю відсутності зважених частинок в теплоносії і пилки, щоб уникнути пошкодження поверхонь кілець ущільнювачів, що може викликати їх пошкодження і порушення герметичності.

При выборе типа модели циркуляційного насоса для системи опалення слід враховувати також і продуктивність, умови експлуатації, особливість теплоносія (його в'язкість і щільність), рекомендації і вимоги виробника до установки, а також якісним характеристикам рідини, що перекачується.

Основні технічні параметри. Незважаючи на відносно низький ККД (50-60%), найчастіше використовуються моделі з мокрим ротором, так як вони мають досить компактний розмір і не виробляють шуму. При монтажі даного пристрою перед вихідним отвором потрібно встановити фільтр, щоб всередину його не потрапив шлам, і не заклинило крильчатку насоса.

Насос працює від звичайної електромережі з напругою 220v. Споживана потужність циркуляційних насосів може відрізнятися в залежності від моделей і режиму роботи. В звичайних циркуляційних насосах потужність становить приблизно 60 Вт/год, а енергоефективних насосах 15-20 Вт/год.

При виборі потрібно звертати увагу на продуктивність пристрою, натиск, і діаметр підключення до труби. Технічні дані вказані в документації і на маркуванні насоса. Перша цифра маркування визначає приєднувальний розмір, друга вказує (підйом води) потужність, остання вказує на монтажний розмір. Наприклад, циркуляційний насос Grundfos UPS 25-40/180 підходить для підключення до дюймового трубопроводу (25 мм), Висота підйому води становить 4 метри, і 180 мм – це монтажна довжина насоса.

циркуляційний насос Grundfos UPS 25-40, на корпусі вказані всі необхідні характеристики

циркуляційний насос Grundfos UPS 25-40 фото

Список найнадійніших виробників циркуляційних насосів

На перших рядках надійних виробників циркуляційних насосів стоять Wilo (Німеччина), Grundfos (Німеччина), Pedrollo (Італія), DAB (Італія). Пристрої компаніїWilo – це завжди Висока якість, надійність, висока ефективність і функціональність, а також тривалий термін експлуатації. Насоси Grundfos не поступаються якості і функціональності обладнанню Wilo, але їх ціна буде трохи дорожче.

Італійські виробники, також радують < strong>високою якістю і надійністю, а також відмінними характеристиками. Насоси даних торгових марок, можна купувати без побоювань. Але на даний час, безліч циркуляційних насосів, підробляють під відомою маркою, ціна таких пристроїв буде нижче, ніж зазвичай, так що будьте пильні при покупці насоса, завжди звертайте увагу на упаковку, і запитуйте менеджера про всі деталі.

Є такі насоси як Wilo Star-RS (сірі), вони поставляються без упаковки, так як вони йдуть як запасні частини до газових котлів, він є оригінальним приладом. Також є насоси від виробника Sprut( Спрут), вони є дешевими і не відрізняються високою якістю, надійністю в роботі і експлуатації.

Що потрібно враховувати при монтажі циркуляційного насоса

Ідеальним варіантом циркуляційного насоса для системи опалення є пристрій з«мокрим ротором & raquo;. Робоча рідина виконує функції мастила і охолоджує насос, завдяки цьому насос має високий рівень надійності, рідко ламається і не вимагає особливого обслуговування. Коли насос якісно підібраний і встановлений правильно, тоді він буде служити дуже довгий термін часу.

Коли ви збираєтеся купити циркуляційний насос, спочатку потрібно ознайомитися з технічною документацією, рекомендаціями виробника по монтажу та експлуатації пристрою. Кожна модель має свої особливості, і переваги, але основні правила монтажу для всіх циркуляційних насосів однакові:

Розташування робочого вала повинно бути строго горизонтальним, будь-які відхилення можуть привести до утворення повітряних пробок, які завадять теплоносія омивати підшипники.
Увстановлювати насос потрібно з урахуванням напрямку руху теплоносія, яке вказується стрілкою на корпусі пристрою.
Насос повинен < strong>монтуватися на зворотній лінії трубопроводу котла.
У колекторних системах опалення, насос потрібно встановлювати на кожен контур окремо.

Обслуговування циркуляційного насоса

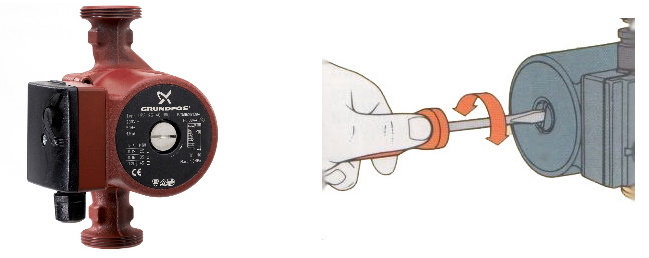

Кколи циркуляційний насос довго не працював, (після опалювального сезону), будучи заповненим теплоносієм і при включенні не функціонує, потрібно прокрутити гвинт за допомогою відповідного інструменту. Це сприяє перезапуск насоса і відновити його працездатність. Дану функцію потрібно робити тільки при відключеному живленні.

ззапуск циркуляційного насоса фото

Якщо насос видає сильний шум, то з великою ймовірністю підшипник вийшов з ладу, і потрібна необхідність демонтажу та ремонту.

Терморегулятори для циркуляційних насосів

У системах опалення та гарячого водопостачання застосовуються додаткове обладнання, таке як терморегулятор. Він дає можливість працювати насосу правильно і ефективно, щоб насос не працював постійно. Завдяки цьому підвищується рівень надійності насоса та знижуються витрати, пов'язані з експлуатацією. Контролер буде виконувати функцію запуску насоса і зупинки його, за показниками які призначив користувач. Як підібрати терморегулятор для циркуляційних насосів дивіться тут.

Приклад терморегуляторів для циркуляційних насосів:

Регулятор CS-07 – управляє циркуляційним насосом Ц.О
Регулятор CS-12 – управляє насосом ГВП
Регулятор CS-08 – управляє двома насосами ГВП та Ц.О
Регулятор CS-07C – управляє насосом Ц. О або ГВП або теплої підлоги

Правильний підбір і установка циркуляційного насоса дає можливість знизити ризик поломки і зупинки роботи. Для точного розрахунку необхідної потужності насоса краще звернутися до фахівців, оскільки цей параметр визначається правильність і ефективність насоса.

Таблица 1. Підбір насоса для радіаторного опалення

Будинок м/кв	Об'ємна подача в радіаторній системі опалення м3/год	Тип насоса
80-120	0,4	Grundfos/Wilo 25-4
120-160	0,6	Grundfos/Wilo 25-4
160-200	0,7	Grundfos/Wilo 25-4
200-240	0,8	Grundfos/Wilo 25-4
240-280	0,9	Grundfos/Wilo 25-6

Таблица 2. Підбір насоса для підлогового опалення

Будинок м/кв	Розхід в системі опалення при Δt = 20°C	Розхіж в системі теплої підлоги при Δt = 5°C	Тип насоса	Тип насоса
м2	м3/год	м3/год	1 варіант	2 варіант
80-120	0,4	1,5	ХХ-40	ХХ-40
160-200	0,5	2,0	ХХ-50	ХХ-60
160-240	0,7	2,5	ХХ-60	ХХ-80
240-280	0,9	3,0-3,5	ХХ-80	ХХ-80

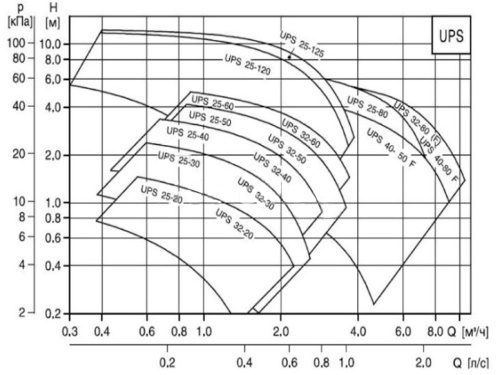

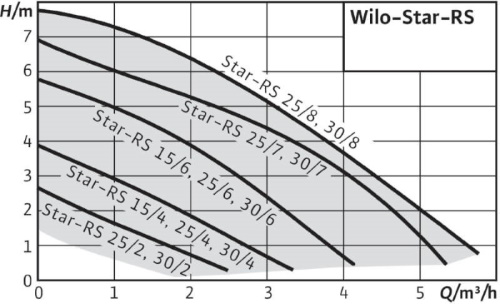

Таблица 3. Підбір циркуляційних насосів

Насоси Grundfos	25-40 (UPS, Alfa2)	25-60 (UPS, Alfa2)	25-70 (UMP3, Hybrid)	25-80 (UPS)
Насоси Wilo	25/4 (Star RS)	25/6 (Star, PICO, Yonos)	25/7 (Star RS)	25/7 (TOP-S)
Максимальна площа м2	~100	~160	~240	~300
Теплова потужність кВт/год	~7,5	~12,0	~18,0	~22,5
Оберти теплоносія в контурі л/год	~640	~1032	~1548	~1935
Опір контуру	~2,5	~2,8	~3,0	~3,2
Загальна довжина гріючих трубопроводів м.п	~650	~1000	~1600	~2000
