Порівняння, особливості вибору водяних тепловентиляторів Volcano з "AC" та "EC" двигуном

Зміст

1. Вступ

2. Призначення водяних тепловентиляторів

3. Порівняння всіх моделей Volcano між собою

3.1 Розміри всіх моделей Volcano VR1-VR3 та Mini

3.2 Графік залежності швидкості потоку повітря від відстані

3.3 Порівняння монтажу на стіні та стелі

3.4 Відмінності серій AC и EC

3.5 Переваги «ЕС» двигунів

3.6 Відмінність управління двигунами «АС» та «ЕС»

4. Порівняння VTS Volcano з традиційними системами опалення

5. Підключення тепловентиляторів Volcano

Акційна пропозиція 2020

З нагоди 20-ліття компанії VTS Group інтернет-компанія SVITTEPLA дарує комплект гнучких шлагнів для підключення водяних тепловентиляторів Volcano, при купівлі апаратів моделі "AC".

Водяний тепловентилятор Volcano VR MINI "AC" з регулятором швидкості + комплект гнучких шлангів для підключення - 6162 грн.

Водяний тепловентилятор Volcano VR1 "AC" з регулятором швидкості + комплект гнучких шлангів для підключення - 8482 грн.

Водяний тепловентилятор Volcano VR2 "AC" з регулятором швидкості + комплект гнучких шлангів для підключення - 9282 грн.

Водяний тепловентилятор Volcano VR3 "AC" з регулятором швидкості + комплект гнучких шлангів для підключення - 10393 грн.

1. Вступ

Для максимально якісного опалення приміщень будь-якої спрямованості необхідно використовувати тільки продуктивні і дієві нагрівальні агрегати, які протягом максимально короткого часу допоможуть досягти комфортних умов. Одним з таких опалювальних агрегатів є тепловентилятори Volcano від польської компанії VTS EuroHeat. Це дієве і вже багато в чому вдосконалене обладнання для опалення приміщень як громадського, так і промислового призначення.

Тепловентилятори Volcano працюють за допомогою водяного теплообмінника, що дозволяє домагатися необхідних температурних показників при низькому рівні шуму і економному споживанні електроенергії. У тепловентиляторів є широкий модельний ряд, і кожна з моделей має певний запас потужності, що дозволяє вибрати більш відповідну модель під певні умови експлуатації. Кожен клієнт зможе підібрати для себе найбільш підходящу модель і задовольнить всі технологічні потреби.

2. Призначення тепловентиляторів «Волкано»

водяний обігрів теплиць, автомайстерень, складів, мегазинів фото

КОРПУС

виготовлений з пластику, довговічний та може працювати в вологому середовищі (серія АС)
монтаж на стіні або сталі на поворотній консолі (входить в комплект)
естетичний дизайн
популяризація екології та рециклінгу

ОСЬОВИЙ ВЕНТИЛЯТОР

висока ефективність при низькому використанні електроенергії
регулювання витрати повітря в великих межах
профіль алюмінієвих лопаток ти оптимальне співвідношення забезпечує безшумну та ефективну роботу обладнання

НАПРАВЛЯЮЧІ ЖАЛЮЗІ

регулювання потоку теплого повітря в двох напрямках
дальність та направлення потоку повітря

В основному відрізняються тепловою потужністю та габаритами (Mini). Інші в одному корпусі з різною кількістю рядів теплообмінника.

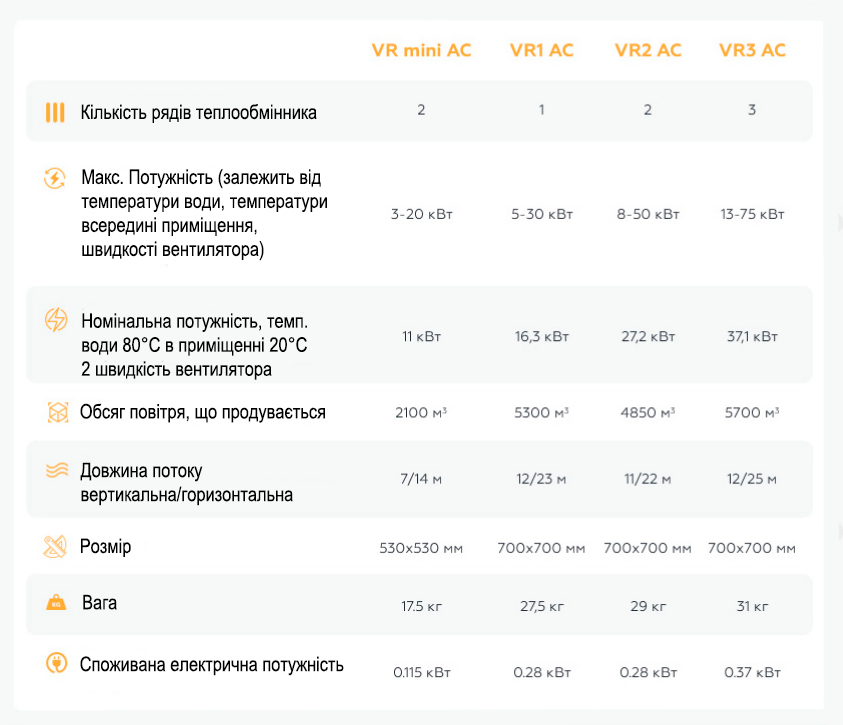

3. Порівняння моделей тепловентиляторів Volcano між собою

тепловентилятори Volcano відмінності фото

3.1 Габаритні розміри водяних тепловентиляторів Volcano

розміри тепловентиляторів Волкано фото

3.2 Графік залежності швидкості потоку повітря від відстані

графік потоку тепловентиляторів Волкано фото

3.3 Порівняння монтажу на стелі і стіні

монтаж водяних тепловентиляторів Volcano фото

3.4 Відмінність тепловентиляторів серії AC та EC

Дані водяні нагрівачі мають різний набір автоматики АС і ЕС. Серія «AC» ма більш низьку ціну, клас захисту IP54 (можна використовувати на авто-мийці), один пульт управління може керувати (4-апаратами MINI), (2-апаратами VR1), (2-апаратами VR2), (1-апаратом VR3).

Серія «EC» споживає менше електроенергії, (якщо у Вас буде 20 таких апаратів, тоді різниця в енергозбереженні буде відчутна), плавно регулює оберти вентилятора, одним блоком керування можна управляти до 8 апаратів різною потужності.

3.5 У чому переваги EC-двигунів?

ЄС-двигуни - це електронно-комутовані двигуни постійного струму, в яких обмотки знаходяться на статорі, а постійні магніти на роторі. Основною перевагою цих електродвигунів є більш висока довговічність і надійність через відсутність щіток, які є найбільш поширеною причиною відмови двигуна через їх знос. Таким чином єдиною частиною двигуна, що зношується, стає підшипник. Відсутність щіток забезпечує також більш тиху роботу двигуна і більш високу ефективність використання електроенергії на всьому діапозоні регулювання.

У зв'язку з тим, що ефективність електродвигунів EC і AC має найбільшу різницю на низьких швидкостях обертання (див. малюнок), порівняння витрат в такій ситуації буде ще більш вигідним. З огляду на те, що тепловентилятори Volcano зазвичай працюють на більш низьких швидкостях, вибір агрегатів з EC-двигунами окупається дуже швидко.

графік залежності ККД двигуна від швидкості обертання Volcano фото

3.6 Чим відрізняється управління 3-швидкісними двигунами змінного струму та EC-двигунами?

У тепловентиляторах Volcano, оснащених як електродвигунами змінного струму, так і EC-електродвигунами, передбачена можливість зміни продуктивності тепловентилятора в 3-швидкісному режимі роботи вентилятора.

Зміна швидкості обертання вентилятора з електродвигуном змінного струму здійснюється шляхом перемикання відповідних виводів обмоток за допомогою простого контролера, оснащеного релейними виходами, при цьому немає потреби у застосування регулятора напруги.

Регулювання продуктивності вентилятора з EC-двигуном виконується за допомогою сигналу 0-10В. Для управління можна використовувати (як опцію) звичайний настінний потенціометр, що буде забезпечувати можливість плавної зміни продуктивності, або мікропроцесорний контролер, який окрім вибору одного з трьох ступенів продуктивності може виконувати інші функції (регулювання температури у приміщенні, тижнева програма ON/ OFF, настроювання робочих параметрів, захист від заморожування та інше).

4. Порівняння тепловентиляторів Volcano з традиційними системами опалення

порівняння водяних тепловентиляторів Volcano та традиційних систем опалення фото

Як підключити Volcano?

Після установки тепловентилятора слід подбати про проведення підключення агрегату для того, щоб отримувати якісну і безперебійну роботу. Є два базових приклади, як підключити повітряно опалювальні агрегати. Це відмінно можна розглянути на детальних схемах нижче.

Схема підключення Volcano A-

підключення водяних тепловентиляторів Volcano AC фото

електрична мережа 230/50 В / Гц;
вимикач напруги з запобіжником;
настінний контролер Volcano;
клапан з серпопріводом;
тепловентилятор (за вибором може бути VOLCANO VR MINI, VR1, VR2, VR3, VR-D і т.д.).

Схема підключення Volcano EC

підключення водяних тепловентиляторів Volcano EC фото

електрична мережа 230/50 В / Гц;
вимикач напруги з запобіжником;
настінний контролер Volcano;
volcano VR Mini, VR1, VR2, VR3, VR-D – з можливістю підключення одночасно до 8 моделей до одного контролера.
датчик температури може бути встановлений опціонально.

Якщо у вас є всі необхідні технологічні навички та інструменти, то ви можете провести монтаж тепловентилятора Volcano самостійно. Якщо ж ви сумніваєтеся в якості здійсненної роботи, то в цьому випадку краще звернутися до професіоналів, які в найбільш короткі терміни проведуть установку, підключення і настройку тепловентиляторів Volcano. Телефонуйте нашим менеджерам, щоб не тільки купити тепловентилятор Volcano за доступною ціною, але також для отримання інформації про монтаж, розрахунок кількості апаратів та підбір обладнання для Вашого приміщення.
