Підключення триходового клапана до системи опалення

В сучасних системах опалення пристрій, такий як триходовий клапан, застосовується дуже часто, оскільки є дуже важливим приладом якісного і правильного регулювання теплоносія, по температурі, а не по витраті. Адже подача оптимально нагрітого теплоносія на систему опалення – є кращим способом економити енергоносії.
Триходові клапани мають також і інші корисні функції, про які ми розповімо в цій статті. Спочатку потрібно розглянути питання «як працює триходовий клапан» і розібратися в його внутрішньому пристрої.

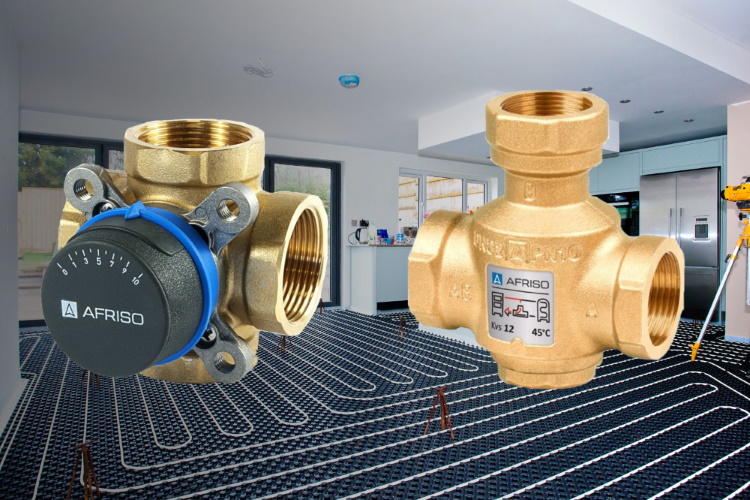

Триходові клапана для системи опалення фото

Зміст статті:

  • Різновид триходових клапанів
  • Пристрій та принцип роботи
  • Використання приводів
  • Схеми підключення клапана до системи опалення

Різновид триходових клапанів в системі опалення

Триходові клапани для опалення діляться на три види по влаштуванню і принципу роботи:

Змішувальні клапани виконують функцію змішування двох потоків теплоносія, які мають різну температуру.
Розподільні клапани поділяють потік теплоносія на два опалювальних контури.
Перемикаючі клапани призначені для перемикання потоку теплоносія між двома лініями. Розпізнати дані клапани зовні неважко, зазвичай принцип роботи пристрою зображений на корпусі дивіться на малюнку 1. Ось такий має вигляд триходовий змішувальний клапан:

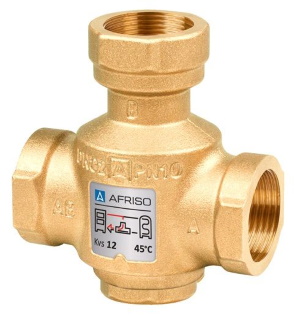

Малюнок 1

змішувальний триходовий клапан фото

Схоже значення також є на розділовому приладі, а на перемикаючих пристроях зображення може і не бути, але є значні зовнішні відмінності по формі. зображення дивіться нижче.

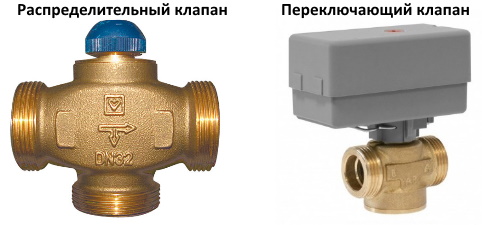

Малюнок 2

розподільний триходовий клапан фото

З допомогою змішування або поділу потоків теплоносія досягається ефект оптимальної для Вас температури теплоносія, які піддається на різні контури, наприклад, радіаторне опалення і контур теплої підлоги. Перемикаючі клапани застосовуються в газових двоконтурних котлах, коли потрібно нагрітий теплоносій по черзі направляти в різні теплообмінники.

Пристосування і принцип роботи

Для того щоб розібратися з чого складається триходовий змішувальний клапан і як він працює потрібно вивчити схему, яка знаходиться нижче. Середина корпуса з трьома патрубками оснащена трьома камерами, проходи між якими перекриваються тарільчастими клапанами. Вони зафіксовані на одній осі & ndash; штоку, що виходить з корпусу з четвертого боку.

Принцип дії такий: при натисканні на шток, він почне відкривати прохід для одного потоку і поступово закривати для іншого. Результат буде такий: теплоносій в камері змішування клапана вийде необходимой температури і буде виходити через третій патрубок. Регулювання сили натискання на шток здійснюється термоголовкою з виносним датчиком температури , який встановлений відповідно до схеми.

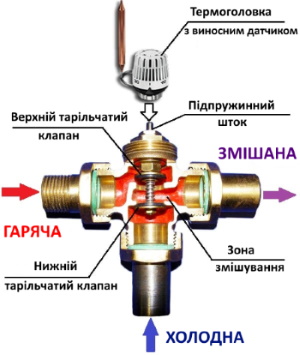

Малюнок 3

принцип действия трехходового клапана фото

Використання сервоприводів

Крім термостатичної головки, є й інші прилади, які призначені для управління триходовими клапанами. Перший з них є ручним, коли глибину натискання штока визначає поворот рукоятки зовні корпусу. Це є не найкращим варіантом, він годиться тільки в тому випадку, коли теплоносій, який надходить в патрубки незмінний. Інший варіант – це управління за допомогою сервопривода, який, отримує керунки від командо-контролkера. Для спільної роботи, з різними приводами використовується інший тип клапанів – поворотні, даний пристрій вказано на малюнку 4.

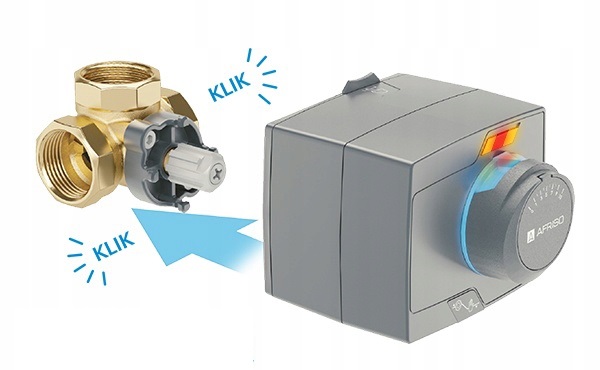

Малюнок 4

триходовий клапан з сервоприводом фото

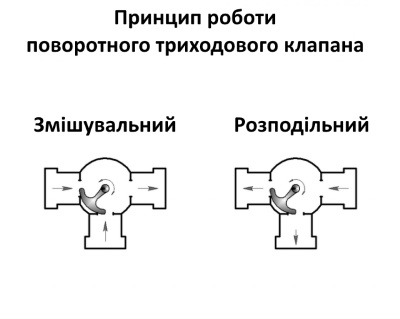

Малюнок 5

принцип роботи триходового поворотного клапана фото

Такий пристрій має певну схожість з шаровым краном, тільки робочий поворотний елемент має іншу форму отвору, щоб пропускати теплоносій одразу в двох напрямках. Принцип роботи наступний: вісь повертається на потрібний кут, яка обертається сервоприводом. Контролер керує приводом, який отримує імпульси від одного або декількох датчиком. Зазвичай такі приводи встановлюють в < strong>автоматизованих системах опалення з погодним регулюванням.

Схеми підключення триходового клапана до системи опалення

Коли вже є розуміння, що таке триходовий клапан і в чому полягає його робота, можна розглянути різні схеми підключення до системи опалення , які залежать від ролі елемента в опаленні будинку. Монтаж триходового клапана проводиться в таких випадках.

1. Для захисту твердопаливного котла від впливу конденсату при низькій температурі теплоносія зворотного трубопроводу, а також перевищення температури при раптових відключеннях електроенергії.
2. Теплоносій в контурах теплих підлог повинен прогріватися до 45°С, температуру підтримує змішувальний вузол з триходовим клапаном.
3. Для підтримки необхідної температури води в різних опалювальних контурах системи опалення.
4. Коли потрібно приєднати бойлер непрямого нагріву до одноконтурного газового котла.
Щоб захистити опалювальне обладнання, наприклад твердопаливний котел від появи конденсату, не можна під час його розтоплення допускати подачу теплоносія в котел остиглої води з системи опалення. Для цього використовується наступна схема підключення з триходовим змішувальним клапаном.

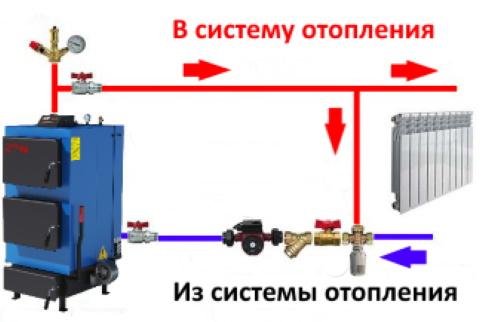

Малюнок 6

триходовий змішувальний клапан фото

Схема працює за наступним принципом. Поки твердопаливний котел не вийшов на робочу температуру, вода циркулює по малому колу. При нагріванні теплоносія в зворотній лінії становить 50-55°С, триходовий клапан починає відкриватися і підмішувати холодним теплоносій із системи. При виході теплоносія на робочий режим мале коло перекривається і весь потік йде через всю системи опалення.

В системі «тепла підлога» триходовий клапан виконує ті ж функції. Циркуляційний насос подає теплоносій по опалювальних контурах до тих пір, поки він не почне остигати. Тільки це відбудеться, спрацює датчик і термоголовка, після цього даний клапан стане додавати в замкнутий контур гарячу воду, яка йде з котла. Як правильно і ефективно виконати монтаж колектора для теплої підлоги дивіться на малюнку 7.

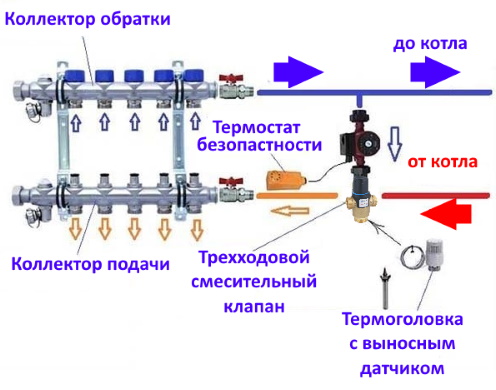

Рисунок 7

триходовий клапан в системі тепла підлога фото

Насос змушує циркулювати воду з контурів теплої підлоги, а клапан підтримує її температуру на рівні 35-45°C.

Наступний приклад тримає в собі підключення (обв'язку) твердопаливного котла і теплоаккумулятора (буферної ємності), а також систему опалення будинку. Щоб нагріти акумулюючий бак повністю за трохи часу, температура подачі повинна становити від 70 до 85°С, яка зовсім не потрібна в системі радіаторного опалення. Знизити її як раз і допомагає триходовий клапан, який встановлений за ємністю разом з циркуляційним насосом. Дивіться приклад схеми підключення системи опалення з триходовими клапанами на малюнку 8.

Схема обв'язки твердопаливного котла з триходовими клапанами

Технічні характеристики триходових змішувальних клапанів від виробника Afriso

Триходові клапани Afriso ATV

Модель клапана Темп. відк. (°С) З'єднання DN Kvs
ARV 333 45 Rp 1" 25 9
ATV 334 50 Rp 1" 25 9
ATV 335 55 Rp 1" 25 9
ARV 336 60 Rp 1" 25 9
ATV 553 45 Rp 1 1/4" 32 12
ATV 554 50 Rp 1 1/4" 32 12
ATV 555 55 Rp 1 1/4" 32 12
ATV 556 60 Rp 1 1/4" 32 12

Триходові клапани Afriso ARV

Модель клапана DN KVS З'єднання
ARV 388 20" 4 Rp 3/4"
ARV 382 20 6,3 Rp 3/4"
ARV 383 25 8 Rp 1"
ARV 384 25 12 Rp 1"
ARV 385 32 15 Rp 1 1/4"
ARV 386 40" 24 Rp 1 1/2"
ARV 387 50 40 Rp 2"

Триходові клапани Afriso ATM

Модель клапана З'єднання Темп. (°С) KVS
ATM 331 BP 3/4" 20÷43 1,6
ATM 333 ВР 3/4" 35÷60 1,6
ATM 341 НРП 3/4" 20÷43 1,6
ATM 343 НРП 3/4" 35÷60 1,6
ATM 361 НРП 1" 20÷43 1,6
ATM 363 НРП 1" 35÷60 1,6
ATM 561 НРП 1" 20÷43 2,5
ATM 563 НРП 1" 35÷60 2,5
