Опалення приміщень з допомогою котлового пальника на відпрацьовані масла

Дана стаття поділяється на такі розділи:

I. Вступ

II. Види пальників на відпрацьованому маслі

III. Плюси та мінуси пальників

IV. Принцип дії пальника на відпрацьовці

V. Який пальник вибрати для котла

VI. Висновок

I. Вступ

На сьогоднішній день широко розповсюдженим обігрівом приміщень являється автономна система опалення. Для цього застосовуються різні види опалювального обладнання. Основними вимогами до обладнання, являються надійність, безперебійність та дешевизна, тому дуже важливо підібрати правильний тип палива для спалювання.

Одним з найбільш дешевих видів палива, що використовуються для роботи опалювальних котлів, являється відпрацьоване масло. Воно може бути різним: синтетичним або натуральним. Підійде масло з автомобілів, гідравлічне масло, мазути, кулінарне масло. Тому купити котел на відпрацьовані масла або зробити його своїми руками дуже вигідно.

Порада. Виробники пальників та котлів на відпрацьоване масло, не радять створювати котел своїми руками, адже це загрожує не правильній та поганій роботі системи, а також до небезпеки оточуючих.

II. Види пальників на відпрацьованому маслі

Принцип дії традиційних рідиннопаливних пальників практично однаковий, вони відрізняються тільки особливостями конструкції, рівнем автоматизації, потужністю та ефективністю. Існують модифіковані типи пальників: пальник з попередньою газифікацією палива та випарні пальники. Деякі види пальників на відпрацьованому маслі мають в своїй конструкції елементи такі як: насос, фільтр, камеру підігріву, компресор. Такі моделі обладнання економлять місце та не потребують інсталяції додаткового обладнання. Також є моделі пальників, які не потребують роботи компресора, а працюють з допомогою нагнітаючого вентилятора. Дані пальники можна поділити по режиму роботи:

1. Одноступеневі пальники можуть працювати тільки в одному режимі.
2. Двоступеневі пальники здатні працювати на 40% потужності та на 100% потужності, тобто вони оснащені двома режимами роботи.
3. Модульовані пальники працюють в широкому діапазоні потужностей від 10 до 100%.

В пальниках на відпрацьовані масла часто використовують універсальні форсунки, які дають можливість працювати на різних типах палива – дизелі, керосині, гідравлічних маслах, автомобільних маслах, а саме – це робить пальники універсальними.

III. Плюси та мінуси пальників

В кожного технічного пристрою є ряд корисних якостей, а також недоліків. Очевидно, в даному обладнанні більше плюсів чим мінусів. Основна перевага – це видалення непридатної сировини з найбільшою користю.

Основні переваги пальників на відпрацьованому маслі

• при спалюванні масла не виділяється дим (масло не горить, а згорають тільки його пари)
• високий рівень автоматизації
• широкий діапазон регулювання
• високий коефіцієнт корисної дії
• екологічна роботи без диму та запаху
• сумісність з любим котлом
• деякі моделі не потребують додаткового компресора
• швидкий монтаж/демонтаж
• довгий термін служби
• проста схема підключення
• ідеальне рішення для автосервісів та СТО (доступ до безкоштовного відпрацьованого масла)

Недоліки масляних пальників

• потрібно проводити регулярне очищення (деякі моделі)
• потрібна ємність для збереження палива
• встановлення фільтрів очистки (деякі моделі)
• складність конструкції, проблема з запасними частинами

IV. Принцип дії пальника на відпрацьовці

Робота рідкопаливних пальників основана по принципу інжекції, тобто створюється сильний потік повітря через форсунку в трубопроводі подачі палива створюється розрідження, за рахунок якого, здійснюється поступлення масла в камеру спалювання і змішування його з повітрям. Ефективне спалювання любого рідкого палива залежить від інтенсивності його розпилення. А ефективність розпилення залежить від спеціальної конструкції форсунки та сили напору стисненого повітря.

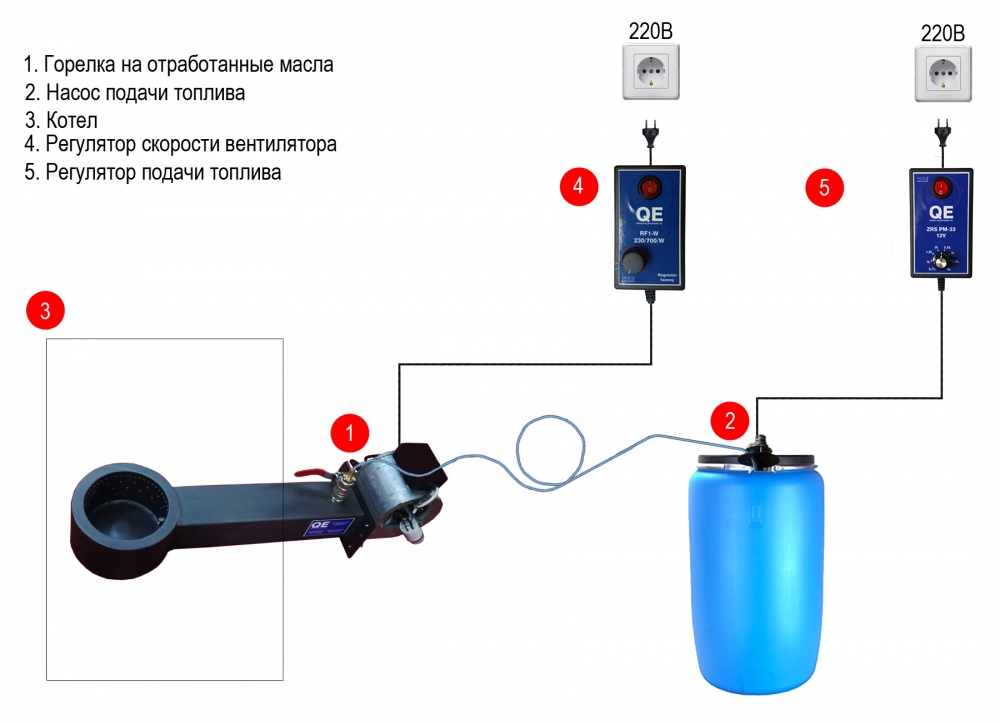

Типова схема підключення пальника на відпрацьовані масла Q-Elektronik

Перед тим, як попасти в пальник, масло проходить через фільтрацію в паливному фільтрі та попередній підігрів в спеціальній камері. Це необхідно для зменшення в’язкості палива. Для спалювання відпрацьованого масла попередній нагрів повинен становити 80-900°С. Контроль температури попередньо нагрітого палива здійснюється в автоматичному режимі.

Процес горіння

Для підтримки процесу горіння потрібна наявність певної кількості кисню в камері згорання. Той кисень, який застосовується для розрідження і подачі палива, називається первинним і він підтримує процес горіння але цього недостатньо. Додатковим вентилятором здійснюється подача вторинного повітря. Інтенсивність роботи вентилятора регулюється з допомогою заслінки та бере участь в роботі системи автоматики.

У випадку пальників з автоматичним запалом застосовується трансформатор розпалу. Паливо змішується з струменем повітря і розпилюється на дрібні каплі. Після чого подається в камеру згорання і під впливом високої температури загорається.

V. Який пальник вибрати для котла

Після прийняття рішення про покупку опалювального обладнання виникає багато питань про правильний вибір. Щоб не помилитись, необхідно наперед визначитись з деякими питаннями та провести необхідні розрахунки:

1. Яке рідке паливо буде спалюватись. Потрібно взнати, які види відпрацьовки доступні в Вашій області і порівняти їх доступність та якість. Якщо єдиного варіанту немає, тоді можна придбати універсальний пальник, яка здатна спалювати багато різних видів палива.
2. Куплений пальник повинен підходити до Вашого котла по розмірам та технічним характеристикам. Для цього необхідно зняти мірки з кріплень та зрівняти паспортні дані з котла та пальника.
3. При виборі пальника необхідно уточнити його комплектацію, адже багато моделей продаються без комплектуючих – вони докупляються окремо.
4. Якщо пальник призначений для декількох видів палива, тоді необхідно дізнатись про можливість самостійних налаштувань обладнання.
5. Вибір пальника по функціональності. В цьому питанні стоїть вибір між одноступеневим (дешевим) та модульованим (дорогим).

На прикладі підбору Ми розберемо відомих світових виробників, які виготовляють пальники для спалювання відпрацьованих масел.

Для вибору пальника який Вам підходить потрібно знати його технічні параметри:

• теплова потужність (кВт)
• витрати повітря (м3/год)
• тиск повітря (бар)
• витрати палива (кг/год)
• електрична потужність (кВт)
• габарити та вага
• комплектація

При підборі пальника на відпрацьовані масла потрібно враховувати Ваше місце розташування, щоб була змога у будь-якому випадку звернутись до представника даного виробника. Зазвичай запуск та експлуатацію даного обладнання проводить виробник або довірена ним особа.

Пальники на відпрацьованому маслі від виробника Kroll

Пальники Kroll дають можливість спалювати відпрацьоване масло з високим коефіцієнтом корисної дії та ефективно обігрівати такі об’єкти як: автомобільні майстерні, склади, цехи та інші великі будівлі. Даний пальник має змогу монтуватись в діючий котел або замість газового пальника, а також працювати разом з ним. Такий рідкопаливний пальник може працювати на різних видах палива: пічне, дизельне, а також рослинне та відпрацьоване масло.

Подається воно з баку в камеру попереднього нагріву, де нагрівається до температури, яка задана регулятором. Дальше відбувається нагрів до стану оптимальної текучості та подача його по магістралі в форсунку. Розпилюється паливо стисненим повітрям від компресора і загорається з допомогою електричного розрядника.

Комплектація: паливний насос, паливний фільтр, нагрівач палива.

Масляний пальник від виробника Eko-star

Пальник на відпрацьованому маслі Eko-Star – це універсальне обладнання, яке призначено для використання не тільки рослинного масла, а також дизельного, пічного та відпрацьованих масел. Такий пальник відмінно встановлюють для роботи в твердопаливних котлах різних моделей. Потужність пальника, в залежності від модифікації, може бути від 15 до 300 кВт.

В Баку, який знаходиться в пальнику на відпрацьовані масла знаходиться поплавок та термостат, завдяки йому можлива ефективна регуляція температури в межах від 0 до 120°С. Об’єм цього бачка напряму залежить від потужності обладнання. Відпрацьоване масло, яке заливається в бак, обов’язково проходить через паливний фільтр, він разом з багаторазовим картриджем входить в комплектацію пальнику. Про перелив палива попереджає спеціальна трубка, яка зв’язана з бачком.

Технічні характеристики пальника від виробника Eko-Star

Комплектація: паливний насос, який забезпечує ефективну та автоматичну подачу палива в спеціальну ємність пальника. Нагрівач масла, який являється частиною насоса, монтується з допомогою шлангів до корпусу пальника. Фланець з прокладкою, стійкий до високих температур - потрібний для інсталяції в котел. Інструменти для сервісного обслуговування.

Пальник на відпрацьовку виробник Clean Burn

Пальник від Американського виробника Clean Burn спеціально виготовлений для спалювання відпрацьованих масел. Спеціальний блок в пальнику створений для підігріву масла та повітря, а також від підтримує постійну температуру масла і повітря (для кращого випаровування та згорання), яке нагрівається через форсунку. Даний пристрій ефективно спалює моторні, трансмісійні, гідравлічні масла та інші, а також дизельне паливо, керосин та рослинне масло. Перехід з одного палива на інше, проходить без переобладнання пальника.

Блок управління передбачує безпечну роботу під час експлуатації пальника. Він обладнаний блоком підігріву відпрацьованого масла та масляними і повітряними манометрами. Всередині знаходиться блок підігріву, який підігріває відпрацьоване масло та повітря до точної температури. Дана суміш запалюється до проходження через полум’я, яка утримує головку, через яку подається додаткове повітря з приміщення для підтримки процесу горіння.

Технічні характеристики пальника від виробника Clean Burn

Комплектація: пальник, вентилятор подачі повітря, регулятор подачі повітря, паливний насос, регулятор подачі палива.

Пальник на відпрацьовані масла від виробника Giersсh

Пальники від Німецького виробника Giersch – це один з ведучих лідерів фірм-виробників рідкопаливних пальників, які працюють з допомогою відпрацьованого масла.

Пальник кріпиться до котла або теплогенератора через фланцеве приєднання, дане приєднання гарантує універсальність, простоту, а також надійність приєднання. Таким чином приєднання забезпечує герметичність та стабільність роботи пальника, а також економію під час монтажу, технічного обслуговування та заміні пальника. Пальник на відпрацьоване масло оснащений електронним пристроєм для управління, яке контролює всі важливі функції. Система регулювання подачі повітря гарантує для кожного ступеня потужності оптимальні параметри при спалюванні палива.

Повітряна заслінка керується з допомогою сервопривода, а це в свою чергу забезпечує запуск пальника, без пульсацій і перешкоджає охолодженню топкової камери котла, в період коли пальник не працює. Пальник оснащений додатковою лінійною шкалою, яка значно спрощує процес налаштування потужності пальника.

Комплектація: паливний насос (вбудований в пальник), паливний фільтр, нагрівач палива.

Наша компанія рекомендує пальники на відпрацьованому маслі відштовхуючись від комплектації, технічних параметрів, а також ціни. В відповідності ціна-продуктивність Ми рекомендуємо обладнання від виробника Q-Elektronik.

VI. Висновок

Опалення на відпрацьованому маслі використовується великим попитом і це не випадково, адже воно має багато переваг. Перш за все це доступна ціна пристрою. Враховуючи, що ціна на паливо для такого котла дуже низька, то він окупить себе в найближчий опалювальний сезон.
