Как установить твердотопливный котел для дома

Все бытовые отопительные котлы, работающие на твердом топливе отличаются весом и габаритами, поэтому они все время устанавливаются на полу. Однако это оборудование можно монтировать самостоятельно без оформления специальных документов. Единственное условие – это позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. Об этом, как производить установку твердотопливных котлов отопления в частном доме и подключать их к общей системе.

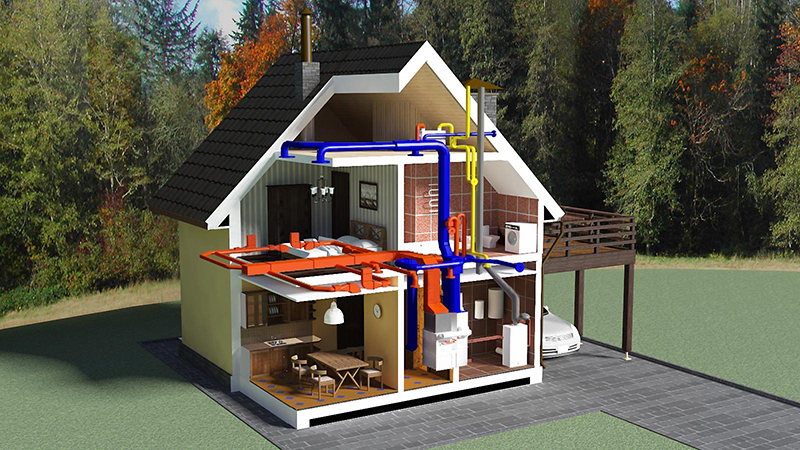

монтаж твердотопливного котла в частном доме фото

Последовательность монтажа

Производители выпускают различные виды твердотопливных котлов:

Тем не менее установка любого твердотопливного котла выполняется по одной методике.

  • Сначала определяют место, где будет расположен котел.
  • Далее выполняют предварительную подготовку помещения.
  • Оборудуют приточно-вытяжную вентиляцию.
  • Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
  • Подключают к общей отопительной системе и проверяют его работоспособность пробным пуском.

Обратите внимание! Что современные модели твердотопливных котлов зависят от электроэнергии. Тогда необходимо предусмотреть и на этапе подготовки. Грамотное и правильное выполнение подготовительных работ перед установкой твердотопливного котла имеет большое значение. Если проигнорировать один из этапов приготовления, в процессе эксплуатации котла Вы неизбежно столкнетесь с трудностями. Тогда все недостатки устранить придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов подробно.

Расположение котла

Исходя из анализа доступной нормативной базы, относящейся к порядку отопительных устройств на дровах, можно выделять следующие советы, как установить твердотопливный котел в доме:

  • Любой вид твердого топлива, будь то дрова, уголь и пеллеты, создает большое количество пыли. Кроме того, при работе котлы в помещении может попадать разное количество дыма. В связи с этим НЕ РЕКОМЕНДУЕТСЯ устанавливать твердотопливный котел внутри жилых комнат дома.
  • Оптимальным вариантом размещения котла на твердом топливе будет оборудовано отдельное помещение. Можно также устанавливать в технических помещениях, таких как гараж или подвал с хорошей вентиляцией. Но лучший и правильный вариант – это будет отдельное котельное помещение.
  • Отопительное оборудование должно быть расположено как можно ближе к наружной стене, чтобы упростить работу по подключению дымохода, не образуя слишком длинный горизонтальный участок или не выводить трубу везде перекрытия.
  • Любой твердотопливный котел требует периодической очистки теплообменника и технического обслуживания. Поэтому нужно обеспечить свободный доступ к нему. Для этого спереди котла оставляют не менее 1 м пространства, а сзади и по бокам –. примерно по 60 см, но не менее 25 см.
  • Запрещено подключение дымохода твердотопливного котла к кирпичным вентиляционным проходам внутри стены.

Обратите внимание! Перед покупкой твердотопливного котла, желательно соотносить его габариты с размером технического помещения, где планируется установка. Кроме того, нужно заранее продумать расположение теплоаккумулятора (буферного бака) и другого необходимого котельного оборудования.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стене, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а из зада должно остаться отступление не менее 25 см.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:
  • подготовка надежного основания и заливка бетонного фундамента, если это необходимо
  • выполнение вентиляционных отверстий и зазора для дымохода в стене
  • изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики котла.

лишаться деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до деревянной стены не превышает 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от вылетающего из открытой дверцы топки угля.

Рекомендации по устройству фундамента будут следующими:

  • Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
  • При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
  • Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем требуют особого типа фундамента, поскольку предоставляют вибрационную нагрузку.

Заметьте! что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещения придется усилить лагами из брусьев сечением от 100&50 мм. Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов , не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единственную бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

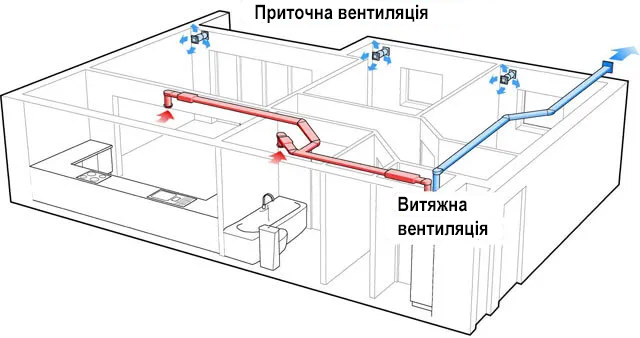

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельной необходима:
  • подача в котл достаточного количества кислорода для поддержания процесса горения
  • вывод за пределы помещения угарных газов, случайно попавших в помещение из топки
  • компенсация использованного в процессе горения количества воздуха

монтаж твердотопливного котла в частном доме фото

Заметьте! что для сгорания 1 кг дров понадобится 4,6 м3 воздуха, а сжигание угля требует около 8-9 м3 исходя из качества топлива.

Приведем несколько советов по обустройству вентиляционной системы:

  • Отверки для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное –; под потолком.
  • Если котел оборудован нагнетающим дымососом или вентилятором, вытяжку рядом с ним располагать не стоит. В противном случае произойдет переворот тяги, и вытяжное отверстие станет приливным.
  • Если двери из жилого дома выходят в топку, то в холсте желательно встроить решетку проема. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
  • Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия см².

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является сверхсложным процессом. Достаточно лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек или специальных подкладок. Патрубок для дымохода соединить с отверстием в стене можно с помощью поворота колен.

При монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы - они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

вентиляция в котельном помещении фото

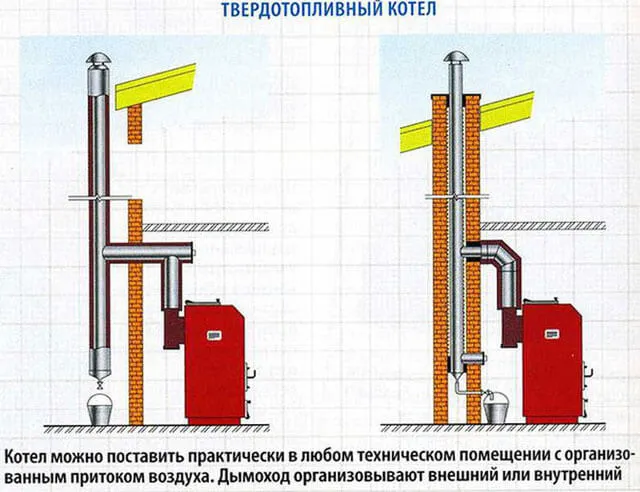

Скорее и легче всего собирать приставной внешний дымоход. Он состоит из закрепленной вертикальной трубы, соединяющейся с патрубком котла с помощью тройника. Если дом деревянный, то монтаж дымохода в местах прохождения сквозь стену или перекрытие должен производиться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

  • В перегородке вырезают квадратное отверстие по размеру превышающее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
  • Монтируют в проем оцинкованный короб – это будет проходной узел.
  • Через короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
  • Фиксуют внешнюю крышку узла. В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

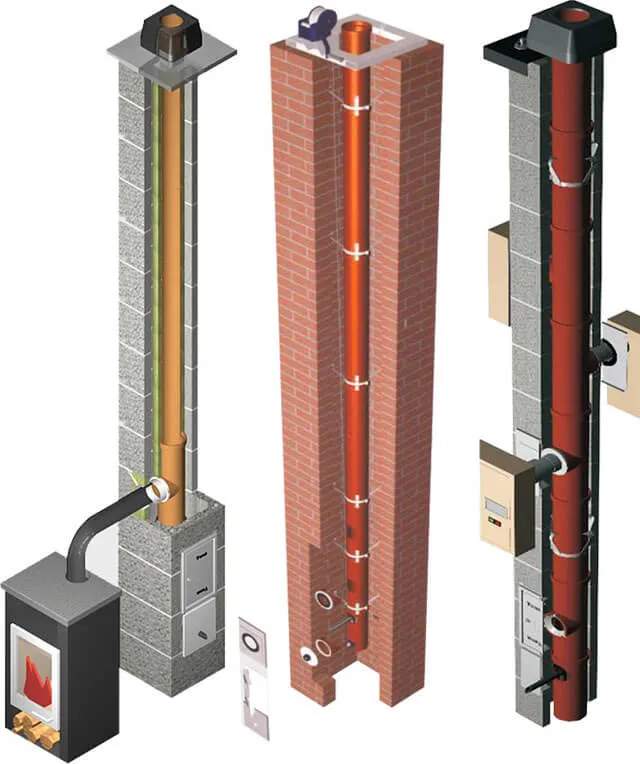

монтаж дымохода для твердотопливного котла фото

При монтаже системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

  • минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не больше трех поворотов
  • стыковка отдельных секций трубы делают так, чтобы осадки стекали снаружи трубы, а накопившийся конденсат - внутри
  • горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла
  • внизу дымохода должна быть предусмотрена сборка для конденсата и ревизионный люк
  • кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º
  • крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций
  • сверху на дымоход монтируют флюгер или конусообразный колпак
Обратите внимание! что оголовок дымохода должен находиться выше за зону ветрового подпора крыши данного или соседнего дома, чтобы тяга была стойкой.

Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55°, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из контура отопления.

При обвязке пеллетных котлов особое внимание необходимо уделить подключению горелки и автоматики. Нередко изделия европейских брендов оснащены автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, следует проконсультироваться с представителем фирмы производителя.

Для подключения котла потребуется также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают на нем давление 1 Бар. После завершения работ по проверке работоспособности выполняют пробный запуск системы.

Обвязка твердотопливного котла с теплоаккумулятором

При использовании буферной емкостии во время работы твердотопливного котла, горячая вода поступает в теплоаккумулятор. Аккумулятивная емкость накапливает избыточную тепловую энергию, затем отдает ее в систему отопления и отопительным устройствам. После того как твердотопливный котел завершил сжигание топлива, система отопления будет потребляться горячей водой из аккумулятивного бака.

Теплоаккумулятор будет поддерживать систему до тех пор пока Вы не загрузите в котел топлива. За счет этого вы будете экономить топливо для котла, а также ваши средства. Буферная емкость защищает систему отопления от перегрева, за счет отбора избыточного тепла на себя, а также работает как гидравлический выравниватель, стабилизирует давление в системе.

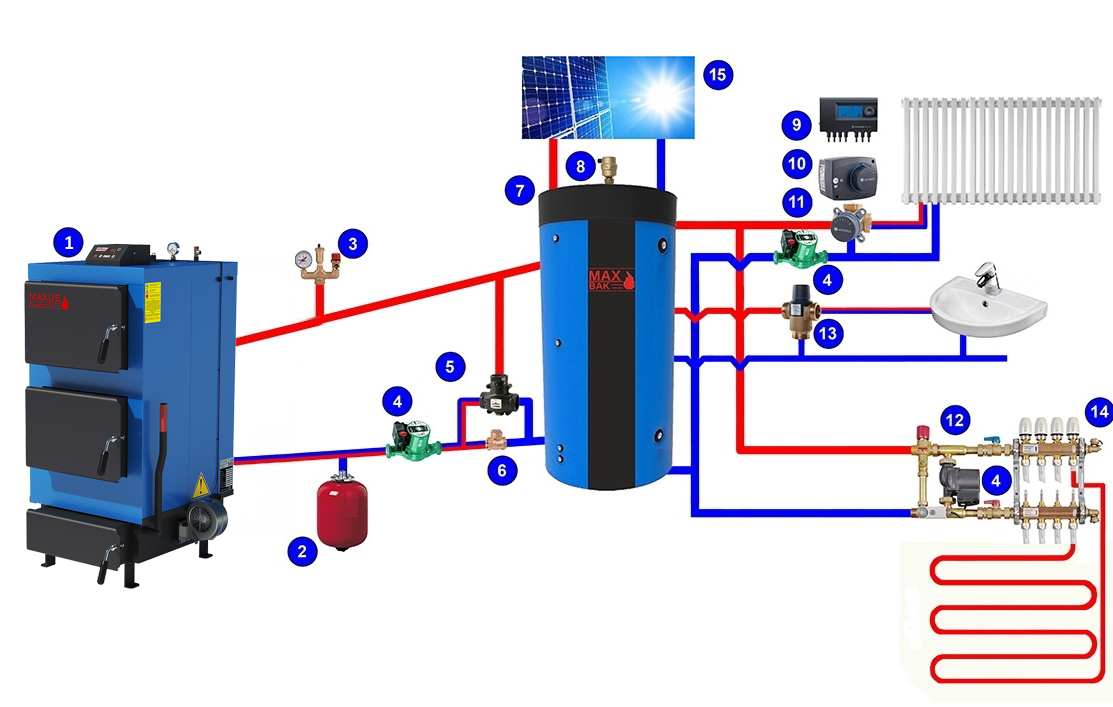

обвязка твердотопливного котла для отопления дома фото

1. Твердопаливний котел Maxus DUO+ 6. Пелюстковий клапан 11. Триходовий клапан
2. Бак розширення 7. Буферна ємність 12. Змішувальний вузол підлогового опалення
3. Група безпеки 8. Автоматичний розповітрювач 13. Змішувальний вузол ГВП
4. Цикуляційний насос 9. Командо-контролер 14. Підлогова гребінка
5. Термостатичний триходовий клапан 10. Сервопривід 15. Сонячна системи

Вывод

Следовательно, сам по себе процесс монтажа твердотопливного котла не составляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Однако в процессе работы придется учесть много тонкостей, и труд это нелегкий. Все же лучшим и правильным выбором установки твердотопливного котла будет обратиться в монтажную организацию, имеющую большой опыт по монтажу твердотопливных котлов, чтобы не возникало никаких сомнений для правильной и эффективной работы Вашего котельного помещения.
