Подбор диаметра труб для отопления по мощности контура

После выбора схемы подключения и комплектации оборудования возникает вопрос «А какой трубой это все обв’связать?» Для быстрого подбора необходимого диаметра трубы по мощности контура, подойдет пред’явленный рисунок. Он справедлива для нижеуказанных условий.

диаметр трубы к отопительному контуру фото

Условия:

Перепад температур между подачей и обратной линиями составляет 20°С. Скорость теплоносителя в трубопроводе составляет 0,8 м/сек. Это обеспечивает уровень шума ниже 40 дБа, а это значит, что подходит для использования в частных домах.

Пример №1:

Нужно подать от насосной группы в систему радиаторного отопления мощность 40 кВт. Значит, к этой группе нужно подвести трубопроводы подачи и обратной линии с ДУ 32 мм.

Пример №2:

Нужно от насосной группы подать в систему теплого пола мощность 20 кВт с ΔT = 10°С. На ΔT = 20°C подойдет трубопровод ДУ 20 мм, а для перекачки вдвое больших затрат при ΔT = 10°С нужно взять трубопровод на 2 типоразмера больше то есть ДУ 32 мм.

Примечания:

Указанные диаметры трубопровода являются внутренними. Внутренний диаметр может отличаться в зависимости от толщины стенки трубы. Локальные сужения в виде арматуры с меньшим диаметром, которые могут устанавливаться на данном трубопроводе, не оказывают существенного влияния на перекачиваемую мощность. Допускается сужение на 1-2 типоразмера ниже диаметра магистрали.

Как выбрать диаметр трубы для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – диаметр трубопровода выбрать. Выбор диаметра, а значит и пропускная способность труб, важно, ведь нужно обеспечить скорость теплоносителя в пределах 0,4-0,6-0,8 метров в секунду, которая рекомендуется специалистами . При этом должно поступать нужное количество энергии (количество теплоносителя) к радиаторов.

Известно, если скорость меньше 0,2 м/с тогда будет застой, а также появление воздушных пробок. Скорость более чем 0,8 м / с не стоит делать из соображений энергосбережения, так как сопротивление движению жидкости становится значительным (он пропорционален квадрату скорости), до того нижний предел возникновения шума в трубопроводах малых диаметров.

Какие трубы применять для системы отопления?

Полипропиленовые трубы делятся на несколько видов, в которых свои технические характеристики и предназначены они для разных условий. Для отопления подходят трубы марки PN 25 (PN 30), которые выдерживают рабочее давление в 2,5 бар при температуре жидкости до 120°С.

диаметр полипропиленовых труб для отопления фото

Для отопления сейчас применяются трубы из полипропилена, которые армированы алюминиевой фольгой или стекловолокном. Армирование предотвращает значительное расширение материала при нагревании.

Многие специалисты отдают предпочтение трубам с внутренним армированием стекловолокна. Такой трубопровод за последнее время стал наиболее широко применяться в частных системах отопления.

Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработанные типовые решения по подбора диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Наработанные типовые решения по подбору диаметров труб для отопления дома. Стандартные наружные диаметры полипропиленовых труб - 16, 20, 25, 32, 40 мм. соответствующий этому значению внутренний диаметр труб марки РN25– 10,6, 13,2, 16,6, 21,2, 26,6 мм соответственно. Более подробная информация по внешним диаметрам, внутренним диаметрам и толщине стенки полипропиленовых труб приведена в таблице.

таблица диаметров труб для отопления фото

Какими диаметрами, и что подключать, нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3-0,8 м/сек.

Тогда возникает такое соответствие подключений:

  • 16 мм - для подключения одного или двух радиаторов
  • 20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная мощность – до 7 кВт, количество радиаторов до 5шт.)
  • 25 мм - для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла
  • 32 мм - для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт)
  • 40 мм-для магистрали одного дома, если таковая имеется (20 радиаторов-до 30 кВт). Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра

Соотношение диаметра труб, скорости жидкости и тепловой мощности

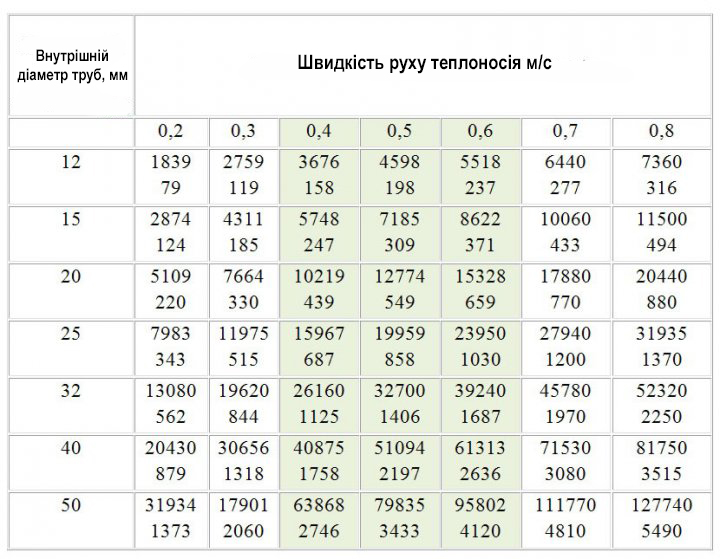

Обратимся к таблице скорости до количества тепловой мощности. В таблице представлены значения тепловой мощности в Вт, а под ними указано количество теплоносителя кг/мин, при подаче с температурой 80 град С, обратки – 60 град С и температуре в помещении 20 град с.

 таблица диаметров труб для отопления фото

Подбор трубопроводов по мощности

Из таблицы видно, что при скорости 0,4 м / с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

  • 4,1 кВт — внутренний диаметр около 13,2 мм (Наружный диаметр 20мм)
  • 6,3 кВт-16,6 мм (25мм)
  • 11,5 кВт - 21,2 мм (32 мм)
  • 17 кВт - 26,6 мм (40 мм)

Каким диаметром трубы лучше сделать отопление в доме

Эффективность работы отопительной магистрали зависит от мощности котла, радиаторов, параметров арматуры. Подходящий диаметр труб для отопления определяется с помощью онлайн-программ или самостоятельных расчетов, а также технических показателей и материала. Зная все нюансы, владелец дома может подобрать качественные и надежные изделия.

Сложности выбора диаметра трубопровода

Основная сложность подбора диаметра заключается в особенностях планировки магистрали. Вычисление:

  • внешний показатель - (медь и пластик) - поверхность арматуры может отдавать тепловые потоки в помещение
  • внутренний диаметр (сталь и чугун) - позволяет рассчитать пропускные характеристики отдельного участка
  • условные параметры-округленное значение в дюймах, требуется для теоретических подсчетов

Для определения сечения учитывают, что на 1 м2 помещения тратиться 100 Вт энергии.

Зависимость размера от скорости теплоносителя

Выбор показателя диаметра определит пропускную способность магистрали с учетом рекомендуемой скорости 0,4-0,7 м/сек. При этом учитывается, что при скорости менее 0,2 м/сек образуются воздушные пробки, а при скорости более 0,7 м/сек есть риск повышения давления теплоносителя.

Насколько равномерно распределяется тепловая энергия по контуру и определяет диаметр патрубков. Чем он меньше, тем быстрее движется вода, но у скоростных показателей есть ограничения:
  • до 0,25 м / сек. в противном случае есть риски появления воздушных пробок и невозможности их удаления располнителями, теплопотери в комнате
  • не более 1,5 м / сек. теплоноситель в процессе циркуляции будет шуметь
  • 0,36-0,7 м / сек. - эталонная величина скорости теплоносителя

Для контроля интенсивности циркуляции без повышения диаметра патрубков используется циркуляционный насос.

Параметры объема теплоносителя

Для систем с естественной циркуляцией лучше выбрать арматуру с увеличенным диаметром. Это снизит потери тепла в процессе трения воды о внутреннюю поверхность. При использовании данного приема следует учесть, что при увеличении объема воды повышаются затраты энергии на ее нагрев.

Гидравлические потери

Явление возникает, если трубопровод сделан из пластиковых изделий разного диаметра. Причина заключается в разности давлений на местах стыков и увеличении гидравлических потерь.

Правильное определение диаметра трубы, используемой для магистрали отопления многоквартирного или частного дома, производится на основании таблицы и формулы. При работе с таблицей нужно ориентироваться на зеленые ячейки-в них указана оптимальная скорость давления теплоносителя.

таблица расчета диаметров труб для отопления фото

Расчет производится по формуле D= √(354*(0.86*Q / ∆t) / V), где:

  • V-скорость жидкости в трубе (м/с)
  • Q-нужное количество тепла для обогрева (кВт)
  • ∆t-разница между обратной и прямой подачей (С)
  • D-диаметр трубы (мм)

Как пример можно рассмотреть двухэтажный дом с четырьмя крыльями (по 2 на этаж), подключен к двухтрубной системы с суммарной мощностью 36 кВт, 20 кВт из которых приходится на обогрев 1-го этажа, 16 кВт – второго. Для коммуникаций использовался полипропилен, они работают в режиме 80/60 при температуре 10 градусов.
  • весь объем воды приходится на участок соединения первой ветви с котел. Это общее количество тепла, равное 38 кВт< /li>
  • по таблице нужно найти данную строку и соответствующие зеленые ячейки. При данных параметрах необходим диаметр-40 и 50 мм.выбор делается в пользу меньшего
  • по развилке видно количество тепла на первом (20 кВт) и втором (16 кВт) этажах. Сечение Трубной арматуры по таблице-32 мм
  • поскольку на каждом этаже 2 крыла, контур разделен на два ответвления. Для первого этажа 20/2=10 кВт на крыло, для второго-16/2=8 кВт на крыло
  • по таблице определяется диаметр – 25 мм, который используется до момента падения нагрузки до 5 кВт, затем – 20 мм

Как правильно подобрать диаметр трубы для отопления дома?

подбор диаметров труб для отопления частного дома фото

Выбор диаметра трубы для отопления дома-серьезная ответственная задача, и подходить к ней нужно не спеша; основательно все взвесив и просчитав. В данной статье мы будем рассматривать системы С так называемой "принудительной циркуляцией". В такой системе движение воды происходит благодаря специальному "циркуляционном насоса", который работает без остановок.

Необходимые данные для расчета основная задача отопительных труб-доставить тепло до нагреваемых элементов (радиаторов) с минимальными потерями. От этого и будем отталкиваться при выборе правильного диаметра трубы для отопления дома. А вот чтобы рассчитать все верно, нужно знать:

  • длину трубы
  • потери тепла в здании
  • мощность элементов
  • какая будет разводка труб (естественная, принудительная, однотрубная или двухтрубная циркуляция)

Следующим пунктом после того, как у Вас на руках будут все перечисленные выше данные, необходимо будет набросать общую схему: как, что и где будет расположено, какое тепловую нагрузку будет нести каждый отопительный элемент. Затем можно будет начинать высчитывать нужное сечение диаметра трубы для отопления дома. Также следует быть внимательным при покупке:
  • металлопластиковые и трубы из стали маркируются по размеру внутреннего диаметра, тут проблем нет
  • а вот полипропиленовые и медные - по наружному диаметру. Итак, нам нужно или измерять внутренний диаметр самостоятельно с помощью штангенциркуля, или – от наружного диаметра трубы для отопления дома вычесть толщину стенок

Не забывайте об этом, потому как нам нужен именно «внутренний диаметр трубы для отопления дома» чтобы все рассчитать верно.

Выбираем диаметр для вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями. Теперь более детально.

Что самое важное в правильной системе отопления? Самое важное - это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы). В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе. Итак, выбирать мы можем только из двух вариантов:
  • купить трубы большого диаметра, как следствие, небольшая скорость подачи теплоносителя
  • или трубу маленького диаметра, естественно давление и скорость движения жидкости при этом возрастет

Логично, конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:
  • при наружной прокладке труб, они будут менее заметны
  • при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратны, и долбить их проще
  • чем меньше диаметр изделия, тем оно, естественно, дешевле, что тоже важно
  • при меньшем сечении трубы общий объем теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы

Формула расчета диаметра трубы для отопления дома

Для примера подберем сечение для трубы с меди в прямой зависимости от того насколько мощные радиаторы.

Все трубы изготавливаются по ГОСТу. Итак, заранее известны все диаметры, а также объем полезного тепла, которое они могут пропустить через себя в зависимости от диаметра и давления. Поэтому не нужно рассчитывать каждый раз то, что уже давно посчитано и записано в специальных таблицах. Все что нужно-это просто найти подходящую вам таблицу с данными и по ней подобрать диаметр трубы для отопления дома.

Возьмите вот эту формулу для расчета диаметра трубы, считаете, а результат-записываете, и так для всех сечений. В которой:
  • V-скорость жидкости в трубе (м / с)
  • Q-нужное количество тепла для обогрева (кВт)
  • ∆t-разница между обратной и прямой подачей (С)
  • D-диаметр трубы (мм)

Известно, что в индивидуальных системах отопления теплоноситель движется со скоростью 0,2-1,5 м/сек. Также известно, что идеальная скорость должна быть в пределах 0,3-0,8 м/сек. Если скорость больше, чем оптимальные показатели, то растет громкость, а если меньше – то могут появиться воздушные пробки. Для этого и существуют уже готовые таблицы. В них выбираем подходящую нам скорость.

Существуют таблицы для медных, полипропиленовых, металлических и металлопластиковых труб. У них есть уже готовые решения для работы в режиме средних и высоких температур. Для ясности, давайте разберемся на конкретных примерах.

Расчет диаметра для двухтрубной системы отопления

Смотреть будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:
  • в сумме потеря тепла-36 кВт
  • потеря на 1-м этаже-20 кВт
  • потеря на 2-м-16 кВт
  • установлены трубы из полипропилена
  • работа системы в режиме 80/60
  • температура-20 С

Через участок трубы, которая соединяет первую развилку и котел, проходит весь объем жидкости, следовательно, и все тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу. Берем нашу таблицу, в ней ищем строку, затем идем по зеленым ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм. Далее смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Снова смотрим значение по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления. Для обратной подачи воды не нужно рассчитывать нечего, там все гораздо проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, схема.

Советы по выбору отопительных труб для частного дома по диаметру

Знакомство с техническим термином «труба» начинается с планирования домашней отопительной системы. Обычно с выбором вида трубопровода проблем не возникает, а вот с исчислением нужного диаметра начинаются трудности. Приходится обращаться за разъяснениями и консультациями к опытным инженерам-сантехникам или к специалистам, практикующим монтаж автономного отопления .

Однако не всегда удается получить точный однозначный ответ — какой диаметр трубы лучше использовать для отопления частного дома. В кратком обзоре статьи содержится необходимая информация о том, как для эффективной работы домашнего отопления рассчитать диаметр труб.
