Схемы подключения радиаторов отопления, лучшие способы

Если Вы планируете заменить устройства отопления в частном доме? Для этого Вам понадобятся знания о видах разведения батарей отопления, методах их присоединения и размещение. Согласитесь, ведь от правильной подобранной схемы подключения радиаторов отопления в конкретном доме или помещении напрямую зависит ее эффективность.

Правильное подключение батарей – это важное дело, ведь оно способно обеспечить во всех комнатах комфортную температуру в любое время года. Отлично, когда расход топлива минимальный, а в доме тепло в самые холодные дни. Мы поможем Вам разобраться в том, что требует максимальной эффективной работы радиаторов. В статье Вы найдете много полезной информации о методах подключения батарей и об их реализации без привлечения специалистов.

Содержание статьи

  • Что требуется для эффективной работы батарей
  • Особенности схем подключения
  • Двухтрубное разведение: основные отличия
  • Боковое подключение батарей
  • Спецификация нижнего подключения
  • Диагональная схема подключения
  • Естественная и принудительная циркуляция воды
  • Правила подключения радиаторов отопления

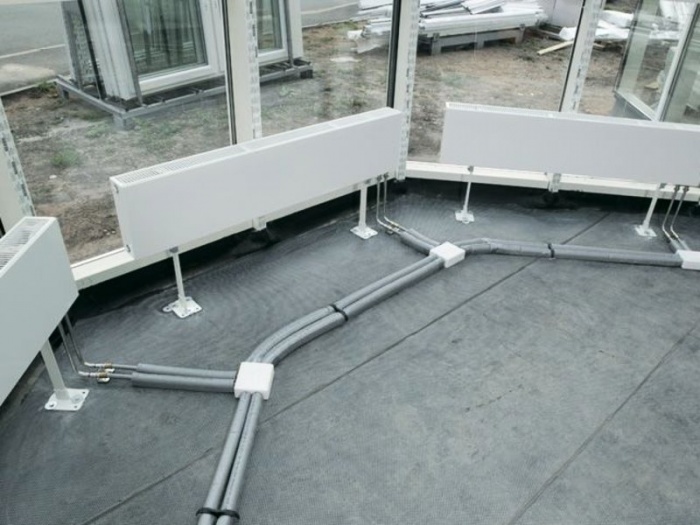

Что требуется для эффективной работы радиаторов

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь когда совет соседа по даче или знакомому, рекомендующему такую систему как у него, вообще не подходит.

Бывает, что нет времени самому заниматься такими вопросами, в таком случае лучше обратиться к профессионалам работающим в данной сфере с большим опытом работы.

эффективная работа радиаторов отопления фото

Решив самостоятельно заниматься установкой новых радиаторов отопления или их заменой, нужно учитывать, что на их эффективность прямое воздействие осуществляют следующие показатели.
  • размеры и тепловая мощность отопительных устройств
  • место их расположения в комнате
  • метод подключения

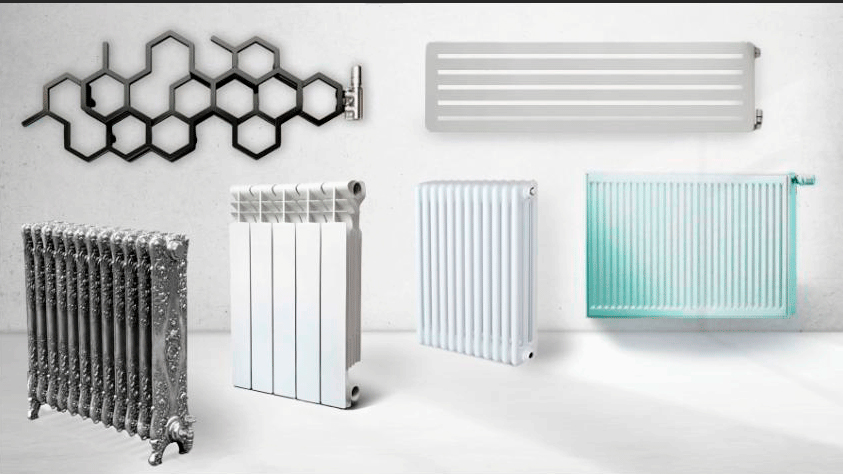

Выбор отопительных устройств поражает воображение неопытного потребителя. Среди предложений настенные отопительные батареи из разных материалов, напольные и плинтусные конвекторы. Все они имеют разную форму, размер и уровень теплоотдачи, а также тип подключения. Эти характеристики необходимо учитывать при монтаже отопительных устройств в систему.

выбор батарей для отопления фото

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утеплительных стен здания, схемы подключения и тепловой мощности указанной изготовителем в паспорте изделия.

Места расположения радиаторов – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожую, кладовке, ванной.

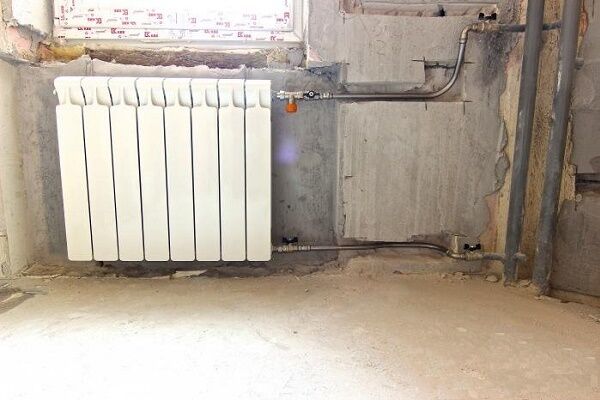

монтаж радиаторов отопления фото

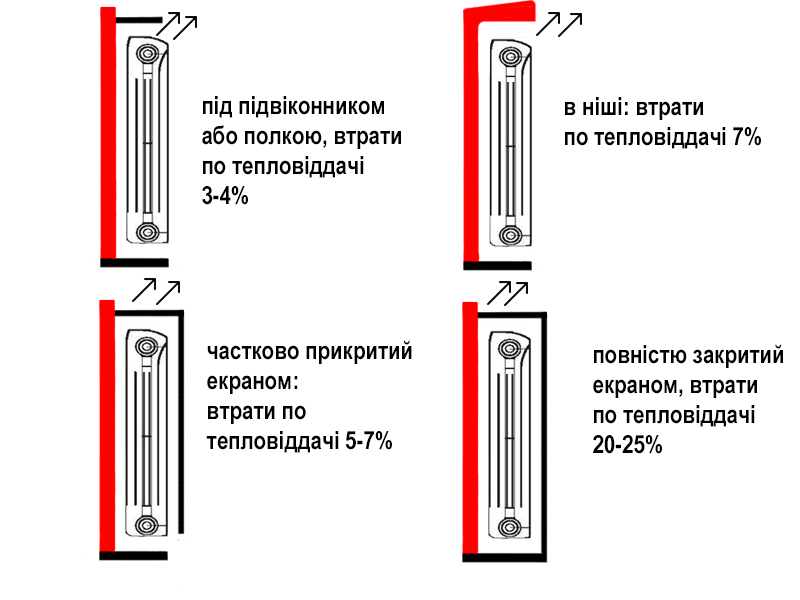

Между стеной и отопительным устройством рекомендуется устанавливать теплоотражающий экран. Его можно изготовить своими руками, используя для этого один из материалов, отражающий тепло-пинофол, изоспан или другой фольгированный аналог.

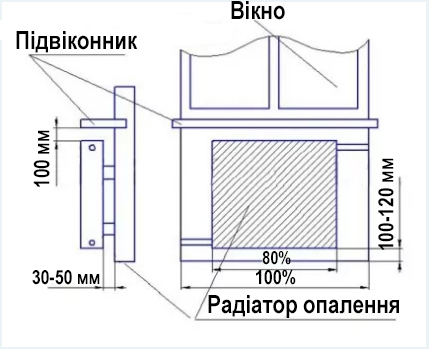

Также необходимо соблюдать следующие основные правила монтажа батареи под окном:

  • все радиаторы в одной комнате находятся на одном уровне
  • ребра конвекторов в вертикальном положении
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см вправо (левее)
  • длина батареи не менее 75% от длины самого окна
  • расстояние от подоконника не менее 5 см, от пола – не менее 6 см. Оптимальное расстояние 10-12 см.
  • от правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи устройств и потерь тепла

подключение радиаторов отопления фото

Бывает, что хозяин руководствуется советами товарища, но результат получает не тот, который ожидался. Все сделано как у него, но радиаторы не хотят греть. Это значит, что выбранная схема подключения не подошла именно для этого дома, не были учтены площади помещений, тепловая мощность отопительных устройств или были допущены ошибки при монтаже.

Особенности схем подключения

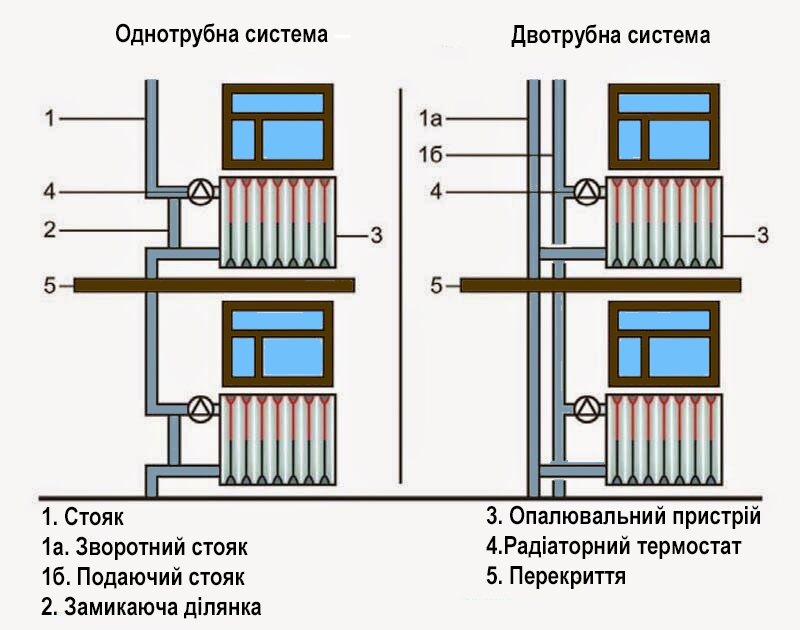

Существует принципиальное отличие в схемах подключения отопительных устройств в зависимости от типа разведения труб. Оно бывает однотрубное и двухтрубное. Каждый из таких типов делится на систему с горизонтальными магистралями или вертикальными стояками.

схемы подключения батарей для отопления фото

В зависимости от выбранного типа разведения будет отличаться два варианта подключения радиаторов отопления. Для однотрубной и двухтрубной системы возможно применение бокового, нижнего и диагонального подключения отопительных устройств.

Основная задача – выбрать оптимальный вариант, который удовлетворит потребности конкретного жилья в необходимом количестве тепла.

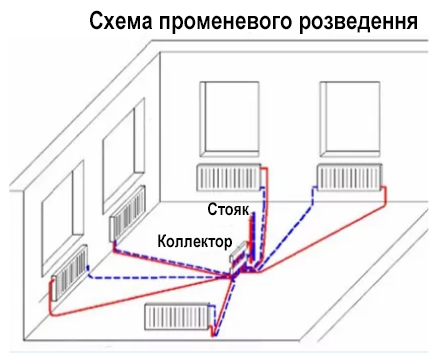

Эти два типа разбавления относятся к тройничному присоединению труб. Кроме него выделяются коллекторные схемы. Их еще называются лучевым разведением. Его основная особенность заключается в прокладке трубопроводов по отдельности к каждому отопительному устройству.

Недостаток – трубы проходят напрямую через помещение всего этажа и их нужно достаточно много. Это влияет на стоимость системы. Значительный плюс – они монтируются чаще всего в пол, не влияя на дизайн помещения.

лучевое подключение радиаторов отопления фото

Такой вариант, существенно увеличивающий расход труб, в последнее время активно применяются при проектировании отопительных схем. Коллекторное соединение устройств отопления используется в системе «теплый пол». В зависимости от типа проекта она может служить дополнительным источником отопления или основным.

Особенности однотрубной системы

Вид отопления, в котором все радиаторы подключаются к одному трубопроводу, называют однотрубным. Нагретый и остывший теплоноситель двигается по одной трубе поэтапно, поступая во все устройства.

Важно для нее правильно подобрать диаметр, иначе труба не справится со своими обязанностями и эффекта от такого отопления не будет.

В однотрубной системе есть свои отличия и недостатки. Многие начинающие мастера считают, что, выбрав этот тип разведения, можно сэкономить на монтаже отопительных устройств и труб. Но это заблуждение. Ведь для качественной работы системы нужно правильно все подключить, учитывая массу нюансов. В противном случае в комнатах будет холодно.

Однотрубная система действительно способна сэкономить затраты при использовании подающего вертикального стояка. Это актуально для 5-этажек, где выгодно монтировать одну трубу, чтобы снизить расход материалов. При таком варианте нагретая вода поступает по главному стояку верх, распределяется дальше по другим стоякам. Поочередно теплоноситель заходит в отопительные радиаторы с каждого этажа, начинаются с самого верхнего.

одно и двухтрубные схемы подключения фото

Чем ниже вода опускается, следуя по стояку, тем меньше становится ее температура радиаторов на нижних этажах. Радиаторы однотрубной системы необходимо оборудовать байпасами. Это позволит без проблем демонтировать отопительное устройство, например для ремонта не нарушая роботоспособность всей системы.

В однотрубной системе горизонтального разведения можно использовать сопутствующее или тупиковое движение теплоносителя. Оно отлично работает для трубопроводов с общей протяженностью до 30 метров. Оптимальное количество подсоединенных отопительных устройств в этом случае 4-5 шт.

Двухтрубное разведение: основные отличия

Двухтрубное разведение предполагает использование 2-ох трубопроводов: один для прохождения нагретого теплоносителя (подача); В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

Использование двухтрубной системы считается наиболее желательным. При таком подключении отопительных устройств происходит наименьшая потеря тепла. Циркуляция воды может быть попутной и тупиковой. Эта система обслуживания радиаторов характеризуется удобной регулировкой ее тепловой производительности.

схема радиатора отопления фото

Многие мастера, которые самостоятельно монтируют систему отопления своего дома, отзываются о двухтрубной системе не очень хорошо. Основной аргумент – большие расходы труб, что существенно увеличивает цену на проект. При детальном рассмотрении этого утверждения выясняется, что при правильном подключении устройств и использовании оптимальных диаметров труб в частном доме система обойдется гораздо более однотрубной.

Ведь для устройства последней требуется больший диаметр труб и большая площадь приборов. На окончательную цену отразится стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

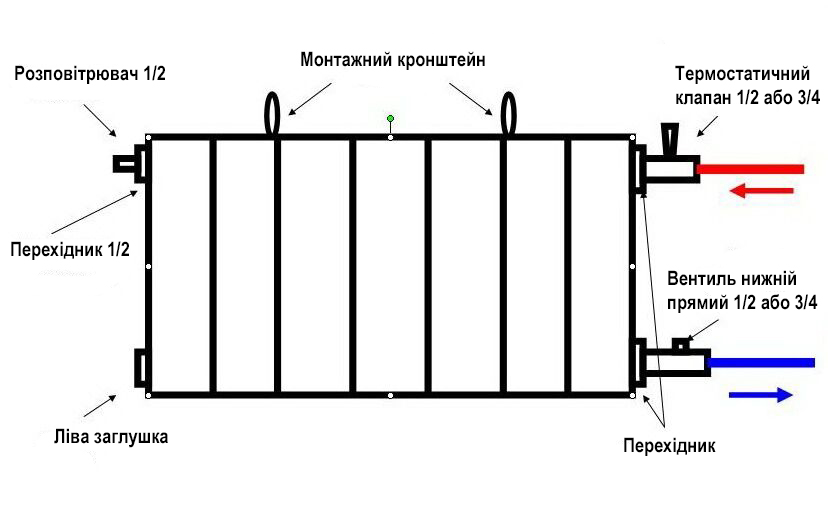

Подключение приборов отопления в двухтрубной системе может производиться по диагонали, сбоку, снизу. Допустим использование горизонтальных и вертикальных стояков. Самый эффективный вариант – ndash; диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

подключение батарей отопления фото

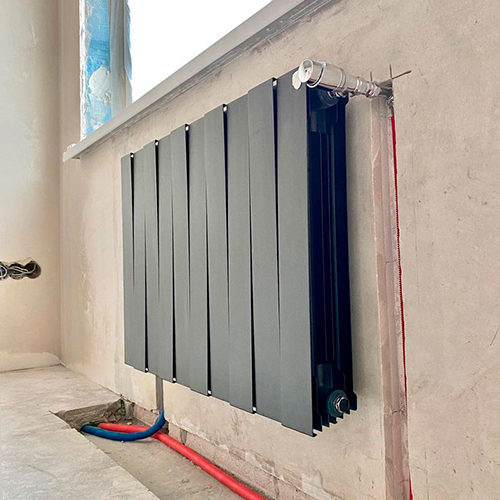

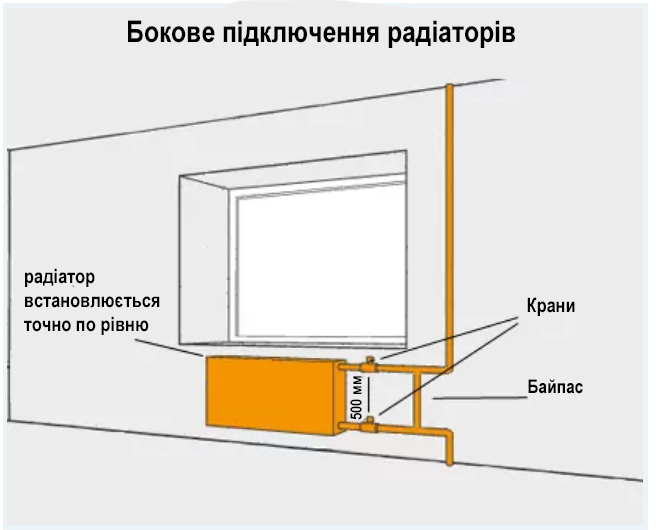

Боковое подсоединение батарей отопления

Боковое присоединение используется в двухтрубных и однотрубных разводках. Оно называется односторонним. Основная особенность –ndash; труба подачи и монтажные повороты с одной стороны батареи.

Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Главное условие – установка перемычки перед присоединением к трубопроводу, который называется байпас, и кранов, чтобы была возможность снять радиатор, не нарушив всю систему.

боковое подключение радиаторов отопления фото

Одностороннее подключение наиболее эффективно работает при незначительной длине отопительного прибора – 5-6 секций. Присоединение радиаторов большой протяженности таким образом будет большие потери.

Специфика нижнего подключения

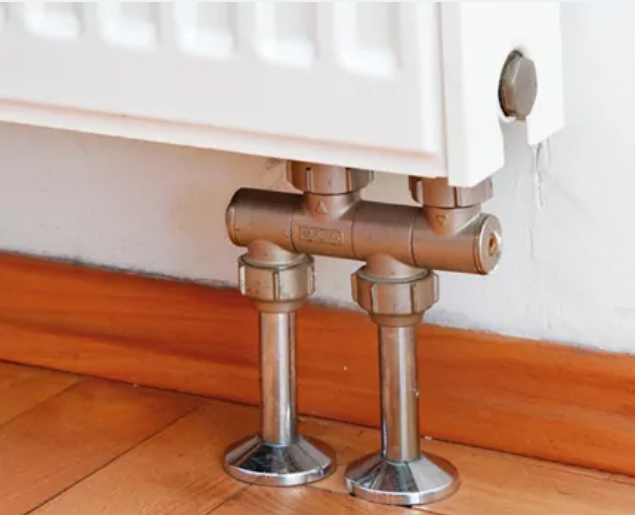

Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач. Когда нужно скрыть трубы, встроив их в стену или пол.

Производители отопительных приборов предлагают разные модели и вариации радиаторов с нижним подсоединением. В паспорте изделия указано, как правильно подключить конкретную модель батареи отопления. Внутри узла подключения радиатора имеются встроенные изготовителем шаровые краны, позволяющие при необходимости демонтировать. Такая информация позволяет самостоятельно установить приборы в систему.

нижнее подключение батарей для отопления фото

Нижнее подключение не рекомендуется использовать при естественной циркуляции воды. Высокие потери тепла от нижнего подсоединения компенсируются благодаря большей мощности радиаторов.

Диагональная схема подключения

Подключение по диагонали характеризуется минимальной потерей тепла. Ее особенность – тепло подается с одной стороны устройства, проходит через все секции и выходит через отверстие другой стороны. Она применяется для однотрубных и двухтрубных систем.

Этот вариант подключения батарей можно реализовать двумя способами:

  • теплоноситель заходит в верхнее отверстие прибора, циркулирует по нему и вытекает из нижнего бокового отверстия с другой стороны
  • вода поступает в нижнее отверстие с одной стороны и, пройдя по всему радиатору, выходит из его верхнего противоположного отверстия

Диагональная схема эффективно работает при подключении длинных батарей с общим количеством секций 12 шт. и больше.

диагональное подключение батарей фото

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать функционирование системы. Есть только два варианта: естественная циркуляция и принудительная. Первый вариант подразумевает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

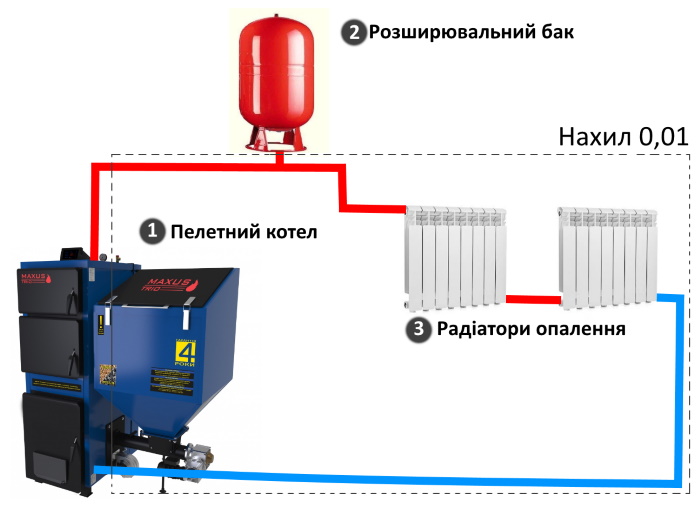

Система состоит из твердотопливного котла или подогревающий воду пеллетного котла, расширительного бачка, подающего к обратным трубопроводам, батареям. Вода, нагреваясь, расширяется и начинает свое движение стояком, посетив поочередно установленные радиаторы. Охлажденная вода из системы самотеком идет назад в твердотопливный котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система саморегулируемая, ведь в зависимости от температуры воды меняется ее количество. Циркуляционное давление повышается, позволяя теплоносителю постепенно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхним разведением, двухтрубная с нижней. Такие средства подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными разбавителями для удаления лишнего воздуха или установить на стояках автоматические разбавители. Твердотопливный котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

естественная циркуляция теплоносителя фото

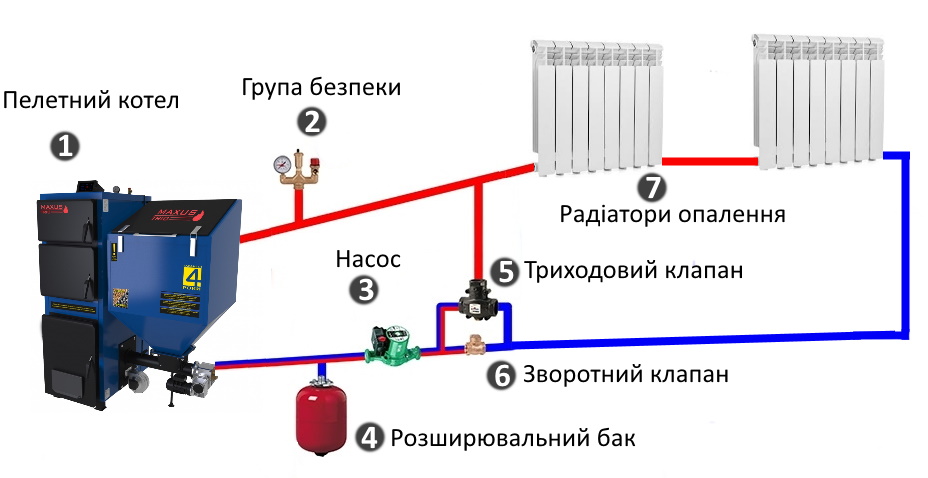

Для домов площадь которых 100 м2 и более должна изменяться система циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, следует в верхней точке трубопровода вмонтировать их. автоматические разбавители или использовать батареи с кранами Маевского для ручного удаления воздуха.

принудительная циркуляция теплоносителя фото

Циркуляционный насос применяется в двух и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Правила подключения радиаторов отопления

Независимо от обратного типа радиаторов и подходящей для них схемы подключения важно правильно все рассчитать и смонтировать.

В каждом данном случае оптимальной будет своя система. Для дорогих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

Для небольших жилых домов можно самостоятельно выбрать соответствующую схему и вмонтировать отопительные приборы, но все же лучше обратиться к специалистам. Обязательно нужно учитывать особенности своего жилья, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не следует забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам, принесут много проблем, испортив систему отопления.

От выбора схемы подключения батарей для своего жилья зависит эффективность отопления. При правильном варианте минимизируется потеря тепла. Это позволяет получить максимальный эффект при малейшем использовании топлива. Монтаж батарей можно производить своими руками. Важно учитывать особенности здания, чтобы холодные батареи не помешали комфортной жизни в уютном доме.
