Котельное помещения для установки твердотопливного котла

Когда требуется проектировать и монтировать отопительное оборудование, например твердотопливный котел, необходимо строго руководствоваться требованиями строительных норм, а также правил к помещений котельных и топочных. От этого зависит Ваше спокойствие или даже жизнь. Строительные нормы для котельных помещений готовились не один год, методом проб и ошибок.

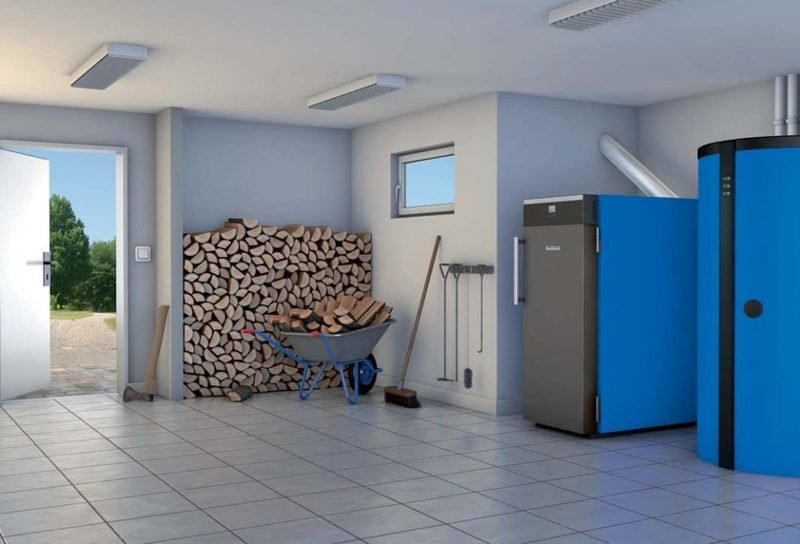

котельное помещение для твердотопливного котла фото

Твердотопливные котлы требуется монтировать только в отдельных технических помещениях – топочных (для устройств большой мощности в котельных). Еще до установки системы отопления на твердом топливе нужно позаботиться о том, как построить котельную для отопления дома. Требования к котельной твердотопливных котлов влияют на строительные решения еще до проектирования системы отопления, во время постройки дома. Объем котельной должен быть от 15 м³ + 0,2 м³ на каждый 1 киловатт мощности оборудования, площадь не менее 7 м².

Котельное помещение должно быть отдельное и нежилым, а также с одним входом. Необходимо окно для естественного света из расчета 0,03 м² остекления на 1 м котельного или топочного помещения. Когда, нет возможность, сделать естественное освещение, тогда котельное помещение должно иметь электрический свет с освещенностью по СНиП II-4-79 «Естественное и искусственное освещение». Также дополнительно должно присутствовать аварийный электрический свет.

Эксплуатация котельного помещения

1. Пристройка котельной должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных дверных проемов не менее 1 м.

2. Стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.

3. Стены, а также пол котельной должны быть достаточно огнестойкими. Котельная отделяется от соседних помещений несгораемыми перекрытиями со стенами с пределом огнестойкости не менее 0,75 ч, а значит, стены оставляют кирпичами или облицовывают керамической плиткой, в крайнем случае, покрывают слоем минеральной штукатурки.

4. Если котельная находится на первом этаже, в цокольном или подвальном помещении она должна иметь выход непосредственно наружу при этом двери не должны иметь запоров и не закрываться во время работы котельной. Ширина дверей в котельной должна быть не менее чем 80 см. Обязательно установить противопожарную металлическую дверь, с пределом огнестойкости 0,6 ч, если дополнительный вход в котельную ведет в дом. Дверь из котельного помещения должна быть на пружине и открываться в котельную. Стены и двери должны быть газонепроницаемы (герметичны).

5. Потолок в котельных помещениях для твердотопливных котлов, должен составлять не менее 2,5 метра.
6. Устройство помещений и чердачных перекрытий над котлами в жилом доме не допускается.

7. Минимальное расстояние от передней части котла (от места закладки дров) до стены должно составлять 2 метра.

8. Возле котла нужно чтобы осталось место для свободного доступа, осмотра и чистки камеры сгорания котла, теплообменника, дымовых каналов от золы и сажи. Проход между котлами или котлом и стеной должен составлять более 1 метр. Ширина прохода между выступающими частями котлов и выступающими частями здания – более 0,7 метров.

9. Также обязательно учесть требования выдержки расстояний до котла от его производителя (производитель котлов, учитывает удобство, монтажа и чистку, эксплуатацию, а также ремонт котлов).

10. Твердотопливный котел отбирает воздух из помещения и не из улицы, поэтому воздух в котельном помещении предназначен для горения, и не должен содержать пыль, химические активные или горючие материалы с сильным запахом. В работающей котельной недопустимо появление пыли. Пыль приводит к отложению сажи в теплообменнике твердотопливного котла и в свою очередь снижает КПД данного оборудования.

Оборудование вентиляции котельного помещения

Топочное помещение нуждается в канале притока свежего воздуха для эффективного и правильного процесса горения, это обязательно для котельной, чтобы оснастить помещение приточной и вытяжной вентиляцией с естественной циркуляцией воздуха.
Сечение приточного вентиляционного канала должно быть больше чем сечение дымохода котла. Запрещается закрывать или уменьшать площадь сечения вентиляционных отверстий в твердотопливной котельной. Твердотопливный котел мощностью до 30 кВт можно монтировать в котельном помещении с постоянно открытыми вентиляционными отверстиями сечением не менее 20 см.

Рекомендации по обустройстве приточной вентиляции в твердотопливных котельных.

Приточную вентиляцию в котельное помещение рекомендуется устроить в нижней части стены или двери напротив лицевой части твердотопливного котла, выходящей в смежное помещение. Можно использовать вентиляционную решетку или зазор между дверью и полом.

Вытяжная вентиляция должна быть естественной. Запрещено использовать вытяжные вентиляционные каналы в качестве дымохода котла.
Естественная вытяжная вентиляция котла на твердом топливе должна иметь трубу, которая расположена над крышей дома такой высотой, чтобы исключить ситуацию ветрового подпора в случае расположения высоких объектов рядом с домом, которые значительно выше трубы. Смотрите на рисунке 1.
Высота вытяжной вентиляции или дымохода при наличии возле дома преград:
  • зона ветрового подпора
  • преграда
Смотрите на рисуке 2
В радиусе 10 метров от дымохода не должно быть сооружений, деревьев, возвышающихся выше линий, проведенной от конца трубы вверх под углом 10° к горизонту. Вытяжной канал, должен выводиться на высоту дымохода. Вентиляционная решетка в котельном помещение монтируется на высоте не ниже чем на 30 см от потолка.
Рисунок 1
приточная вентиляция в котельном помещении фото
Рисунок 2
высота вытяжной вентиляции или дымохода котельни фото

Рекомендации по запуску котлов на твердом топливе (на дровах, угле, а также пеллетах).

Рисунок 3

минимальные расстояния установки твердотопливного котла фото
На рисунке 3 изображены минимальные расстояния твердотопливного котла от стен в котельном помещении.

Прежде чем запустить твердотопливный котел нужно проверить все ли в порядке. Сначала проверить нужно тягу, чтобы поступало достаточное количество свежего воздуха, в котельную через вентиляционное отверстие и не было движения воздуха из топки котла в котельную (в обратную сторону). Когда нет тяги, нужно обеспечить больше приточного воздуха в котельное помещение с улицы. Недостаточная тяга может привести к отравлению дымом, неполному сгоранию топлива, а также отложению сажи на теплообменном аппарате твердотопливного котла.

Водопровод и канализация в котельной

При использовании водяной системы отопления обязателен подвод в котельную водопроводной трубы для наполнения водяной системы отопления дома и подвод канализации на уровне трапа в полу, чтобы сливать из системы отопления воду в канализацию в момент ремонтных работ.

Устройство пола в котельной

Пол топочного помещения по периметру и высоте стен до нескольких десятков сантиметров, нужно гидроизолировать на случай аварийного слива воды из системы отопления. Полы котельной делают из несгораемых материалов с негладкой и не скользкой поверхностью.
Для твердотопливных котловобязательно установить дымоходную систему, для отвода дыма в атмосферу. О вопросе «какая должна быть котельная для частного дома» можно ознакомится, прочитав нормативные документы, но все, же лучший способ – это обратится к опытному специалисту-монтажнику.

Нормативные документы по правилам устройства котельного помещения

  • МДНАОП 0.001.26-96 Правила строительства и безопастности эксплуатации паровых котлов с давлеинем пара не более 0,07 Мпа (0,7 кГс/см2) водонагревательных котлов с температурой нагрева воды не выше 115°С.
  • ДБН В 2.5-20.2001 Инженерное оборудование зданий и сооружений. Внешние сети и сооружения.
  • СНИП 2.04.05-91 Отопление, вентиляция и кондиционирование
  • СНиП II-35-76 Котельные установки
  • СНиП II-4-79 Естественное и искусственное освещение
  • ДБН В.2.2–15-2005 «Жилые здания. Основные положения»
  • ДСТУ 3075–95 «Бытовое оборудование, работающие на твердом топливе»
  • МДНАОП 0.001.26-96 “Правила устройства и безопасной эксплуатации котлов”
  • СНиП II-35-76 “Котельные установки.”

Правила, которые нужно соблюдать при установке твердотопливного котла на стадии проектирования:

1. Котел на твердом топливе запрещается устанавливать в жилых помещениях

2. Топочная должна размещаться на отдельном фундаменте, ее стены не должны быть перевязаны со стенами жилого дома

3. Объем котельной не менее 15 м. куб плюс дополнительно 0,2 м. куб на каждый кВт мощности теплогенератора

4. Двери в котельную должны быть шириной не менее 80 см, без автоматически запирающих устройств

5. Естественное освещение из расчета 0,03 м. кв на 1 м. куб помещения

6. При невозможности устройства естественного, в топочной делается искусственное освещение, а также должно быть аварийное электрическое освещение

7. Расстояние от стен котельной до окон и дверей снаружи не должно быть менее 1 метра
8. Котельная должна быть с 1 входом

9. Стены, перекрытия котельной должны быть огнестойкими (предел огнестойкости 0,75 ч)

10. Площадь не менее 7 м. кв.

11. Двери и стены должны быть газонепроницаемыми

12. Над топочной не допускается устройство чердака, а тем более жилого помещения, высота потолков не менее 2,5 метра

13. Расстояние от дверок котла (места закладки дров) до стены должно быть не менее 2 метров, от боковых стенок до стен не менее 1 метра

14. В котельной обязательно устраивается электронезависимая приточно-вытяжная вентиляция;

15. Площадь сечения канала приточной вентиляции должна быть больше, чем площадь сечения дымохода
