Строительство блочно модульной котельной на твердом топливе

Котельная инсталляция - сооружение, в котором осуществляется нагрев рабочей жидкости (теплоносителя) (как правило воды) для системы отопления или пароснабжения, расположенное в одном техническом помещении. Котельные соединяются с потребителями при помощи теплотрассы и/или паропроводов. Основным устройством котельной является паровой, жаротрубный или водогрейный котлы. Котельные используются при централизованном тепло - и пароснабжении или при местном снабжении, если эта котельная локального значения (в пределах частного дома, квартала).

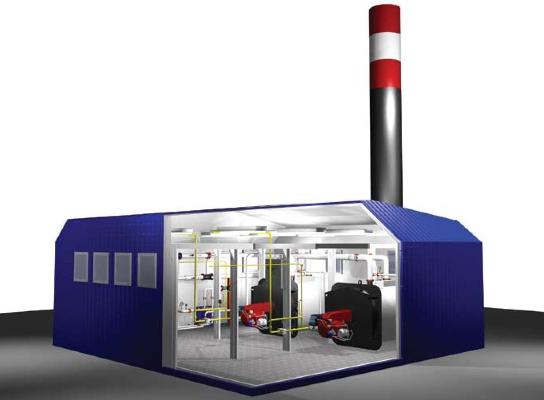

блочно-модульная котельная фото

Блочно-модульные котельные - это отдельные транспортабельные автономные установки или блоки установок, которые укомплектованы всем необходимым отопительным оборудованием. Их могут устанавливать отдельно, могут пристраивать. Используют для отопления и горячего водоснабжения различных объектов. Это промышленные и офисные здания, производственные сооружения, складские помещения, частные дома. Применяются, как постоянные, временные или передвижные источники тепла. С каждым годом они становятся все более нужными на рынке Украины.

В модульных котельных используют газовые, твердотопливные котлы и пеллетные котлы различной мощности. Они вместе с другим оборудованием и автоматикой размещаются в контейнере, который можно легко перемещать, транспортировать и подключать к различным системам отопления. Корпус контейнера блочно-модульной системы металлический, цельный, а также он утепленная и пожаробезопасен.

Блочно-модульные котельные-высокоавтоматизированные, они способны обеспечить постоянную работу для всего оборудования и не требуют присутности людей. Автоматика таких блоков создает условия для работы котлов в нужном режиме температур, на него влияют погодные условия. Модульный блок оборудован специальными системами безопасности, которые способны предотвратить аварийные ситуации.

Модульные котельные имеют компактный размеры, что дает возможность транспортировать их различными способами. Блочно-модульные котельные покупатель получает в собранном виде. Что касается необходимых дополнительных работ, к ним можно отнести: подключение к системе отопления, монтаж дымохода и подключения электроэнергии. Это значительно снижает затраты на обогрев здания.

Среди покупателей городов Украины, более востребованными являются модульные системы с твердотопливными котлами и пеллетными котлами. Их заказывают и покупают значительно больше по сравнению с газовыми. В качестве твердого топлива используют дрова, уголь, опилки, пеллеты, брикеты. И это неудивительно, так как данное биотопливо имеет невысокую стоимость, что в конечном итоге значительно уменьшает затраты на отопление.

Основные преимущества блочно-модульных котельных:

  • компактность
  • надежность
  • простота в установке и монтаже
  • уменьшение расхода на отопление
  • эффективная работа оборудования
  • не требуют капитального строительства

Использование модульных котельных

Конструкция котельных дает возможность применять их для разных целей. Чаще всего модульные котельные используются для такой задач: автономный источник тепла. Подходит для жилых, общедоступных и производственных помещений. Размер зданий может быть достаточно большим. Особенно удобно использовать " БМК " для арендованных помещений. В случае переезда такую котельную можно также перевезти на новое место.

Блочно-модульная котельная отлично подходит для теплиц, она не только поддерживает нужную температуру в помещении но и подогревает воду для полива. Котельную можно установить на пол-прицеп и укомплектовать гибкими трубами с утеплением. Это дает возможность быстро выполнять присоединение " БКМ " к системе аварийного здания. Развертывание котельной можно выполнить за 4 часа.

Конструкция блочно-модульной котельной

БМК состоит из одного или более модулей. Выбор количества модулей ведется в зависимости от потребностей, производительности модуля и количества котлов. Производство модульных котелеум ведется из легких стройматериалов, что упрощает транспортировку инсталляции.

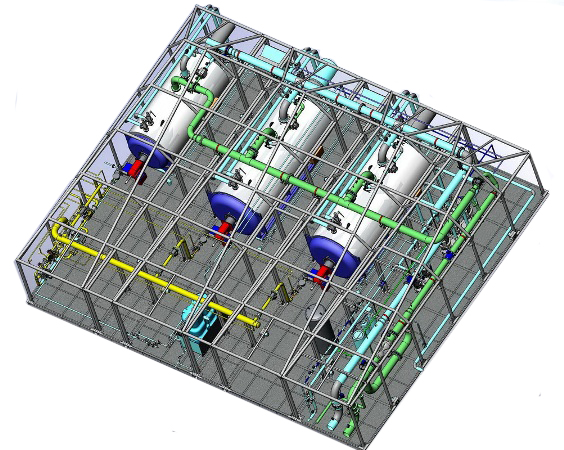

блочно-модульная котельная конструкция фото

Модули имеют жесткий металлический каркас, который служит опорой для систем отопления, вентиляции и освещения, а также наружной облицовки. Его выполняют из легких и эффективных в плане теплоизоляции материалов. В основном используются сэндвич-панели, которые способны выдерживать значительную ветровую нагрузку. Для каркаса используются замкнутые квадратные трубы, которые обладают высокой жесткостью. Они гнутся и свариваются для получения нужной формы. Это дает возможность упростить строительство модульных котельных и придать ее конструкции нужную жесткость при небольшой массе.

Основа «БМК» имеет вид горизонтальной платформы, которая выполняется из стальных балок. В данном случае используются швеллеры и уголки, реже двутавры. Чтобы получить отличную теплоизоляцию, создается многослойный пол. Снизу размещается стальной лист толщиной 2 мм, затем идет слой утеплителя толщиной не менее 150 мм, а при эксплуатации в холодных условиях и большой. Сверху также укладывается стальной лист большой толщины, обычно – 5 мм.

Для утепления используются негорючие полужесткие плиты из минеральной ваты. Особенно эффективны плиты из базальтового волокна. Поскольку эксплуатация блочно-модульной котельной ведется в течение длительного периода, необходима защита стальных конструкций. Она выполняется путем нанесения модификатора ржавчины с фосфором СФ-1, поверх покрывается ингибирующим грунтовкой в 2 слоя.

Чтобы стоимость модульных котельных была невысокая, используют навесные стены, которые крепятся к каркасу с помощью винтов-саморезов. Такие винты оснащены резиновыми шайбами, которые защищают от попадания воды в соединение. Для наружных стен используются сэндвич-панели. Толщина утеплителя в панелях находится в диапазоне 80 – 150 мм.

Кровля также покрывается панелями с аналогичной толщиной утеплителя. Для их чертежа к прогонам и балкам используются саморезные винты с шайбами и резины. Стыки панелей по углам закрываются нащельниками, которые монтируются с помощью заклепок.

В блочно-модульной котельной устанавливаются окна с алюминиевыми профилями, а также двери которые открываются наружу. Для выбора площади остекления используют строительные нормы для ограждающих светопрозрачных конструкций и освещения помещения. При проектировании и производстве " БМК " учитываются требования, которые установлены для строительства такого типа.

Блочно-модульная котельная, является транспортабельною и полностью готова к эксплуатации. Ее монтаж выполняется при помощи спецтехники. Важным условием является наличие подходящего фундамента. Монтаж устройств достаточно прост, вся система отличается своей компактностью и мобильностью. Монтаж можно проводить в холодный период года.

Варианты исполнения «БМК»

Строительство котельных достаточно гибкое, что дает возможность подобрать нужную систему под различные нужды. Система может включать в себя от одного до четырех модулей. Диапазон мощности инсталляции от 50 кВт до 30 МВт.

блочно-модульная котельная варианты исполнения фото

В зависимости от используемого топлива блочно-модульные котельные делятся на:
  • модульные котельные на твердом топливе
  • котельные на дизельном топливе
  • газовые модульные котельные
  • комбинированные модульные котельные

В стандартном варианте исполнения БМК сетевые и котловые контуры разделяются с помощью теплообменника оборудования. Используется закрытая и независимая тепловая схема. Она дает возможность защитить установку от вредного воздействия тепловых сетей, к которым относится низкое качество воды и перепады ее температуры и давления.

Базовая комплектация котельной

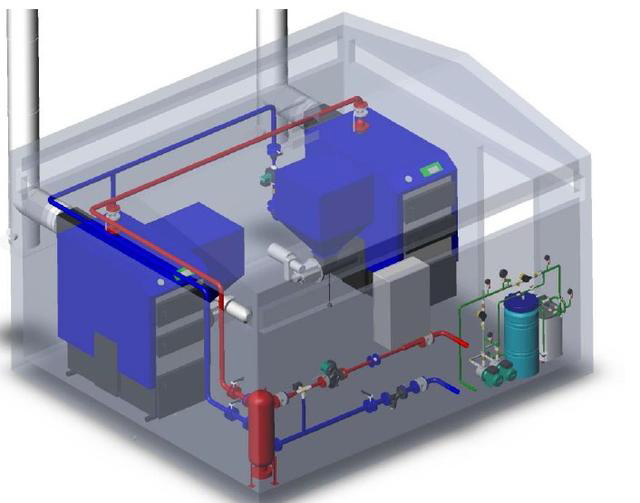

базовая комплектация модульной котельной фото

Это минимально необходимый комплект оборудования котельной, который собран в заводских условиях и обеспечивает потребности отопление, вентиляция и горячего водоснабжения.

Состав базовой модульной котельной: здание (1 или несколько блоков) обв’повязка котельного контура (трубопроводы, запорная арматура, насос, узел защиты обратного контура, предохранительные клапаны, расширительный бак, гидравлического делителя, системы вентиляции, щит электрического управления, электрическая коммутация, внутреннее и наружное освещение, паспорт на котельную).

Расширенная комплектация

Пеллетный котел (комплект)

пеллетный котел для модульной котельной фото

Котел Maxus изготовлен с уникальным и высокоэффективным в своем роде теплообменником и конструкцией, которая проверена годами. Благодаря таким преимуществам, данный котел гарантирует стабильность характеристик на протяжении всего срока эксплуатации, без ухудшения основных показателей.

Назначение: сжигания твердого топлива (пеллеты) в автоматическом режиме

Блок сетевого насоса

блок сетевого насоса для модульной котельной фото

Назначение: обеспечения постоянной циркуляции теплоносителя по магистралям системы отопления.

Комплектация: насос, комплект запорной арматуры, комплект манометров, фильтр, обратный клапан, комплект электрического подключения.

Узел погодозависимого управления

погодозависимая автоматика для модульной котельной фото

Назначение: регулировка температуры подачи теплоносителя систем отопления согласно выбранному погодозависимого графика.

Комплектация: трехходовой смесительный клапан, повод, контроллер управления, датчик внешней температуры, комплект КИВ.

Узел учета тепла

узел учета тепла для модульной котельной фото

Назначение: комплект устройств, которые обеспечивают узел тепловой энергии, об’объема теплоносителя, а также контроль и регистрацию параметров.

Комплектация: электронный блок вычислитель количества тепла, датчик расхода теплоносителя, датчики температуры, комплект запорной арматуры.

Узел шламоуловителя

 шламоуловитель для модульной котельной фото

Назначение: очистка рабочих жидкостей системы отопления от инородных мелких частей с целью предотвращения передвчасного износа и выхода из строя деталей циркуляционного насоса, запорной арматуры и регулирующей арматуры, поверхности нагрева котлов радиаторов.

Комплектация: цилиндрический корпус с двумя выходами на противоположные стороны, фильтр, воздухоотводчик, сливные краны, комплект запорной арматуры и КИП.

Система дымоудаления

принудительное дымоудаление для модульной котельной фото

Назначение: отвод продуктов горения, твердотопливных котлов и поддержание необходимого разрежения в топке.

Комплектация: циклон дымосос, частотный преобразователь, датчик разрежения, комплект переходников дымохода и электрическая коммутация.

Узел XBO

узел XBO для модульной котельной фото

Назначение: пом’якшення теплоносителя до необходимых норм путем снижения карбонатной жесткости, чтобы исключить появление накипи, продлить срок действия и безаварийной эксплуатации котельного оборудования.

Комплектация: картриджный фильтр предварительной очистки, умягчения кабинетного типа, бак запаса воды, насосная станция, комплект обв’обязанности и электричества.

Система диспетчеризации

система диспетчеризации для модульной котельной фото

Назначение: отправка SMS сообщение (или звонок) ответственному персоналу котельной при необходимости автоматическая установка пеллетных котлов.

Комплектация: пульт управления контроля работы котельным помещением, GSM коммутатор, устройство контроля параметров (сигнальный манометр, регулировочный термостат, сигнализатор загазованности и другие) электрические коммуникации.

Опция (мачта для дымохода)

мачта дымохода для модульной котельной фото

Комплектация: Дымоход + опорная ферма (рассчитывается индивидуально), склад топлива и система подачи топлива, проектные работы.

В блочно-модульных котельных можно выделить такие важные преимущества в сравнении с аналогичными системами:

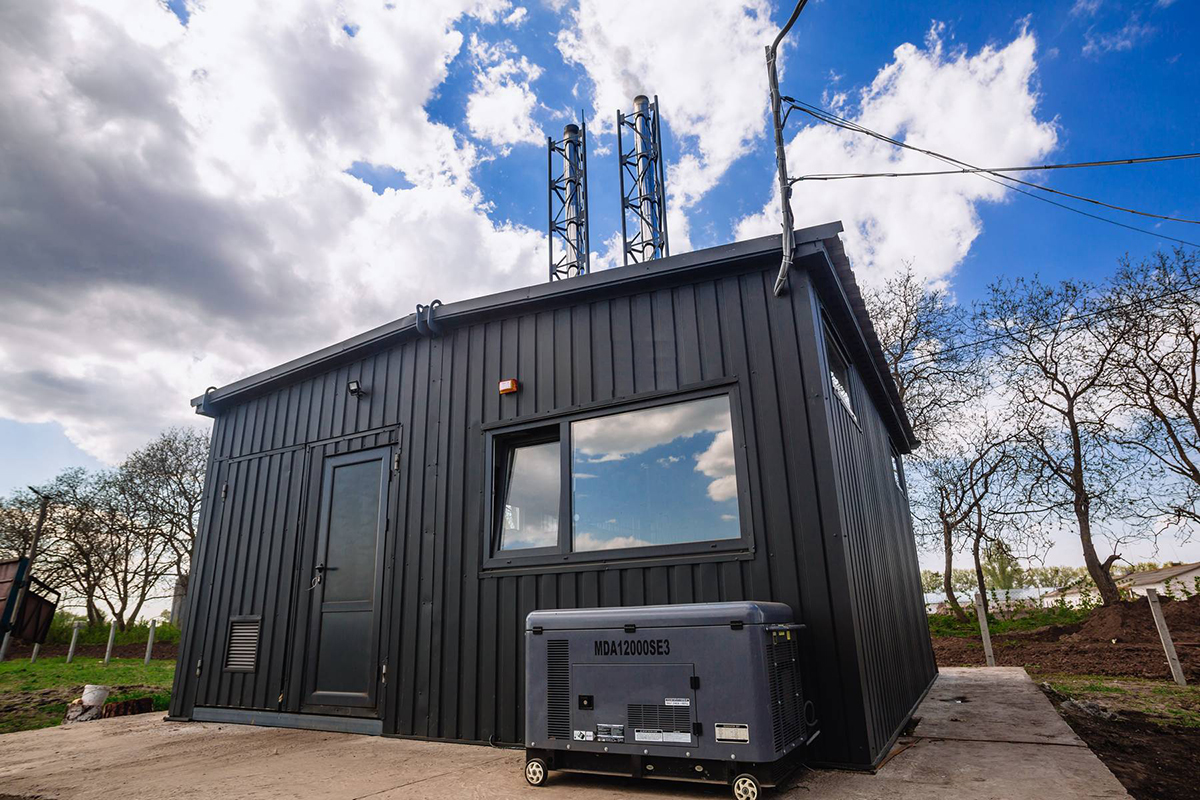

блочно-модульная котельная преимущества фото

Возможность создания инсталляций различной мощности. Производительность БМК можно варьировать в широких пределах.

Поставка заводом котельной в полной готовности в собранном виде. Это позволяет выполнить монтаж инсталляции за минимальные сроки. Затраты на эту операцию также невелики. Потребности для использования грузоподъемных механизмов минимальны. Сборка котельной может длиться от одного дня до месяца, в зависимости от конфигурации и тяжести оборудования.

Низкий вес котельного помещения, что дает возможность устанавливать ее на простой фундамент, а также без него. Площадка должна быть достаточно ровной, способной выдержать вес " БМК " и не иметь значительных перемещений грунта. Фундамент необходим когда образуется дымоходная труба. В таком случае труба не пропускается через крышу и для дымохода монтируется опорная конструкция (мачта).
Использование современных теплоизоляционных материалов. Для стен, крыши, пола, а также отдельных элементов системы применяются весьма эффективные материалы, которые дают возможность уменьшить потери тепла.

Возможность транспортировки. Если котельное помещение переместить, то достаточно объединить линии коммуникации и демонтировать выступающую часть дымохода. В том случае, когда котельная включает в себя несколько блоков, нужно их разъединять. На такие работы в зависимости от тяжести установки требуется 1-2 дня.

Полная автоматизация. Это дает возможность отсутствия обслуживающего персонала. Для контроля над состоянием работой инсталляции установлено большое количество датчиков. Также есть система внешнего оповещения, которая информирует об отключении от запрограммированных параметров работы.

В целом затраты на покупку, монтаж и эксплуатацию «БМК» ниже в сравнении с традиционными решениями, а уникальные возможности значительно расширяют сферу ее использования.

Схемы подключения блочно-модульных котельных базовая комплектация

блочно-модульная котельная с традиционным котлом фото

блочно-модульная котельная с твердотопливным котлом фото

Схемы подключения блочно-модульных котельных расширенная комплектация

блочно-модульная котельная с автоматическим котлом фото

блочно-модульная котельная с пелетеним котлом фото
