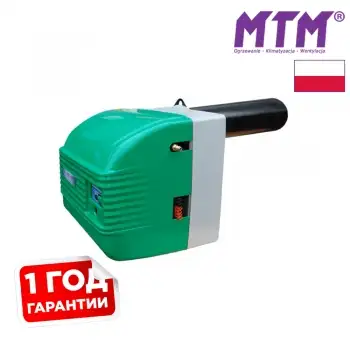

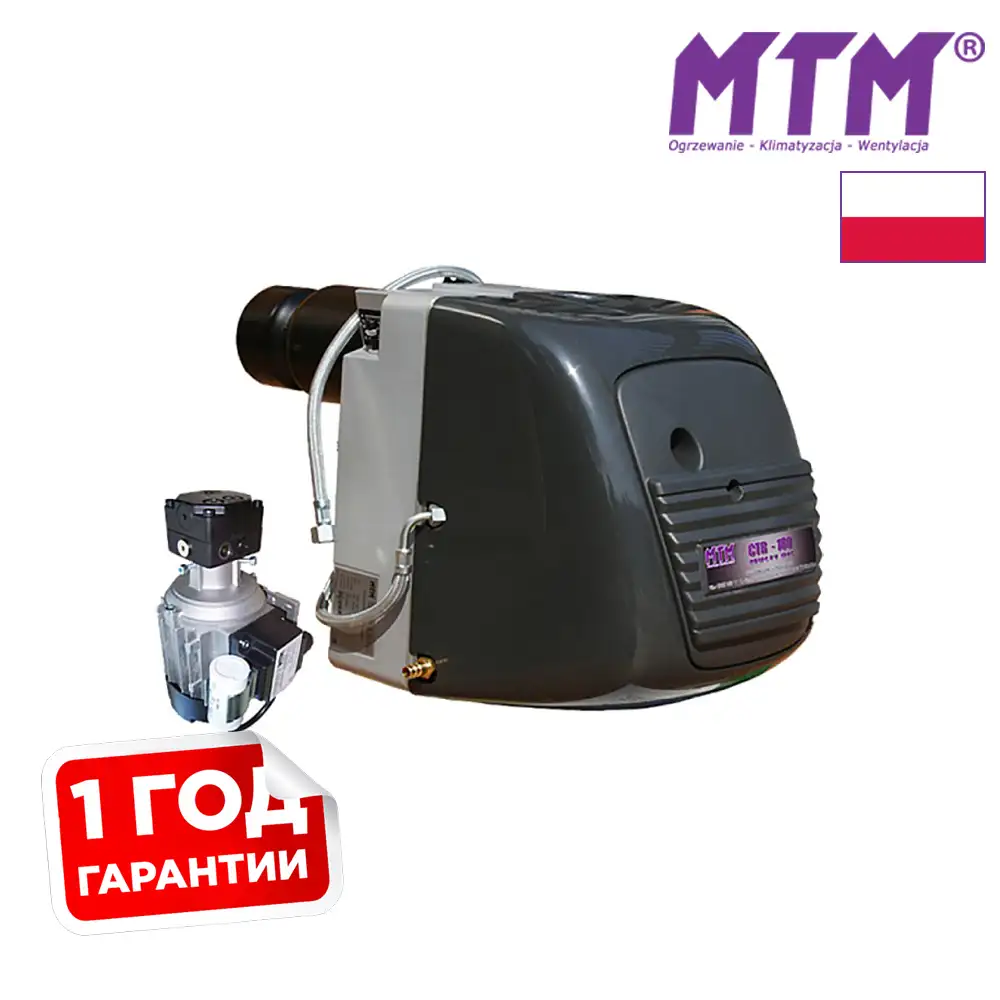

Пальник мультипаливний MTM CTB 180 KTS, 2804211

0 5
0
В наявності
Код: 2804211
Новинка

НОВИНКА В МАГАЗИНІ

Нові надходження в інтернет-магазин

254 411,70грн
Ціна актуальна станом на: 
У зв'язку з нестабільністю ціни на сталь, з нестабільністю курсів, ціни можуть відрізнятись! Уточнять ціни у менеджера!
17.08.2023
Швидка доставка замовлень по всій Україні
Швидка доставка по Україні

Доставляємо товар Новою Поштою, Міст Експресом та Делівері з повним страхуванням товару.

Найвигідніші умови оплати товару
Вигідні умови розрахунку

Оплату можна здійснити на карту ПриватБанку, на розрахунковий рахунок з ПДВ, а також накладеним платежем.

Відправка товару відбувається після передоплати 10% від суми товару!

Гарантія від виробника
Гарантія від виробника

Надається офіційна гарантія від виробника. Термін уточнювати у менеджера

Є питання? Телефонуйте!
Залишились питання?

Наші менеджери завжди готові допомогти Вам у вирішенні проблем чи питань.

Телефонуйте: 068 77 28 777, 099 30 46 777!

Опис Пальник мультипаливний MTM CTB 180 KTS

Масляний пальник MTM CTB 180

Пальник MTM моделі CTB 180 виготовляється потужністю від 80 до 220 кВт, а також являється пальником дуже високого класу. Даний пальник призначений для спалювання різних видів палива:

  • рослинне масло (біопаливо)
  • рослинні зношенні масла (гастрономія)
  • мінеральні масла (відпрацьовані моторні масла, трансмісійні, гідравлічні типу HBO I,II,III)
  • мазути (середні та легкі)
  • KST-F
  • піролітичні масла

Пальник MTM CTB 180 KTS розроблений для спалювання пластикових відходів, які отримані методом крекінгу. Отриманий в процесі крекінгу компонент пластмаси-фракції (KTS-F). Дане паливо не містить азоту, а може містити сірку (ок/ 15 ppm), також це паливо має дуже високу калорійність до 46.000 кдж/кг. (згідно з PN-86/C-04062).

Будова мультипаливного пальника MTM CTB

будова масляного пальника MTM CTB фото

  1. Редуктор тиску сплеску повітря
  2. манометр
  3. Манометр
  4. З’єднувач DN
  5. Розхідний бак
  6. Підігрівач палива
  7. Повітряний електромагнітний клапан
  8. Регулювання вторинного повітря
  9. Штепсельна вилка (євро)
  10. Блок автоматичного управління ЛМО 14
  11. Реле основного нагрівача
  12. Маслопроводи (подача і зворот)
  13. Термостати, направляючі нагрівачами і захистом приставок
  14. Масляний насос
  15. Двигун вентилятора

Компанія MTM являється виробником пальників, які належать до «топ класу». Пристрої цієї компанії протягом багатьох років користуються великим признанням серед своїх користувачів та компаній. Купляючи провірений продукт від компанії MTM Ви можете бути впевненні, що обладнання повністю провірене та побудоване на елементах ведучих компаній в області кліматичного обладнання.

Схема підключення однотрубного паливного насоса в пальнику MTM

схема підключення насоса для масляного пальникаи MTM фото

  1. Масляний насос
  2. Фільтр тонкої очистки
  3. З’єднувальні кромки (докупляються окремо)
  4. Всмоктувальний поплавок з зворотний клапаном (не входить в комплект)
  5. Пальник

Увага! При встановленні масляного фільтра зверніть увагу на витрати палива, позначеною стрілкою в верхній частині фільтра

Паливо для пальника MTM CTB 180 KTS

Мінімальна кількість шкідливих хімічних сполук, а також можливість участі в технології розробки пластикових відходів призводить до того, що паливо KTS-F отримує назву екологічного палива, і може бути альтернативою для опалювальних масел.

Паливо KTS-F може негативно вплинути на живлення даного пальника, особливо та такі елементи як прокладки і паливний насос. Тому в пальниках MTM серії KTS елементи, які контактують з паливом, були зроблені зі спеціальних матеріалів, стійких до шкідливих дій палива.

Цикли роботи мульти-паливного пальника MTM

Фаза продування

  • Електромагнітний клапан закритий, камера згорання продувається

Фаза загорання суміші

  • Електромагнітний клапан відкривається, відбувається загорання повітряно-паливної суміші

Фаза роботи

  • При запалюванні суміші, пальник працює до отримання сигналу про відключенні, при якому електромагнітний клапан повітря закривається

Всі пальники від виробника MTM мають декларації відповідності EC, а також були відмічені Європейський знаком CE. В ціну комплекту масляного пальника включені необхідні елементи такі як:

  • вбудований паливний насос
  • монтажний фланець
  • гвинти кріплення фланця
  • електричні проводи (вхід-вихід)
  • отвір ЄВРО (Euro 7-pin)

Для закінчення запуску пальника потрібно придбати:

  • Паливний бак
  • Всмоктувальну корзину з масляним фільтром
  • Гнучкий паливний шланг з внутрішнім діаметром 16 мм, які з’єднують бак з пальником
  • Компресор для виробництва стиснутого повітря
  • Димохід
  • котел або обігрівач

Графік залежності витрат палива від тиску

схема витрати палива в пальнику MTM фото

Монтаж мульти-паливного пальника MTM CTB

Пальник повинен бути прикріплений до передньої панелі котла або нагрівача з допомогою монтажного фланця. Затягніть фланці з допомогою гвинтів на передній панелі, не забуваючи про прокладку. Вставне та закріпіть трубку пальника, повернувши верхню половину фланця. Кінець труби пальника повинен знаходитись всередині нагрівального пристрою.

монтаж мульти-паливного пальника MTM фото

Підключіть паливний шланг до ніпеля теплопроводу (випускна частина), підключіть гнучкий повітряний шланг, який розташований в нижній часті пальника. Монтаж пальника потрібно проводити як вказано на даному малюнку.

Розкапоква масляного пальника MTM

Відео роботи пальника MTM в теплогенераторі Airmax

Характеристики Пальник мультипаливний MTM CTB 180 KTS

Нагрівач стержня
300 В
Мінімальні вимоги до компресора
63л/хв — 2.5бар
Запобіжники
датчик рівня масла, датчик температури фотодатчик, STB
Витрата масла
від 8 до 17.8 л/год
Шланг
ізольований 1/4", довжина 1100мм, з'єднання 3/8"
Вага
17,5 кг
Трансформатор високої напруги
10 кВ / 30 мА
Нагрівач баку
300 В
Конденсатор
6.3 µF
Потужність вентилятора
185 W
Напруга живлення
230/50ГЦ +/-10%
Висота
340 мм
Ширина
275 мм
Довжина (без вентилятора)
550 мм
Потужність
180 кВт
