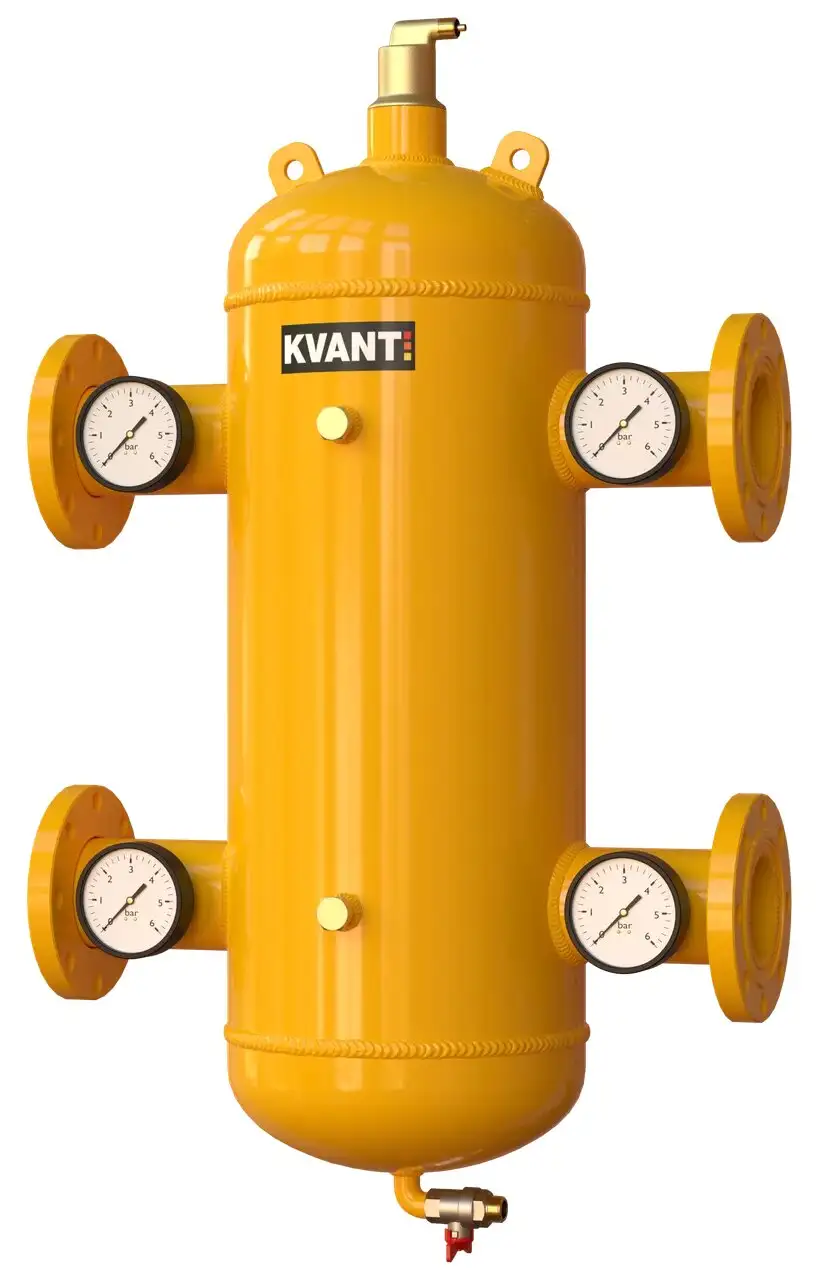

Гідрострілка сепаратор TRF.M-200 фланц. з магніт. улов. Ду200 з маном. AirDiRT, KV15052

0 5
0
В наявності
Код: KV15052
287 250,00грн
Ціна актуальна станом на: 
У зв'язку з нестабільністю ціни на сталь, з нестабільністю курсів, ціни можуть відрізнятись! Уточнять ціни у менеджера!
17.08.2023
Швидка доставка замовлень по всій Україні
Швидка доставка по Україні

Доставляємо товар Новою Поштою, Міст Експресом та Делівері з повним страхуванням товару.

Найвигідніші умови оплати товару
Вигідні умови розрахунку

Оплату можна здійснити на карту ПриватБанку, на розрахунковий рахунок з ПДВ, а також накладеним платежем.

Відправка товару відбувається після передоплати 10% від суми товару!

Гарантія від виробника
Гарантія від виробника

Надається офіційна гарантія від виробника. Термін уточнювати у менеджера

Є питання? Телефонуйте!
Залишились питання?

Наші менеджери завжди готові допомогти Вам у вирішенні проблем чи питань.

Телефонуйте: 068 77 28 777, 099 30 46 777!

Опис Гідрострілка сепаратор TRF.M-200 фланц. з магніт. улов. Ду200 з маном. AirDiRT

Гідрострілка сепаратор TRF.M-200 фланц. з магніт. улов. Ду200 з маном. AirDiRT

Гідрострілка від виробника KVANT являє собою пристрій, який призначений для виконання гідравлічного роздільника потоків, що надходять. Іншими словами гідравлічний роздільник - це канал між існуючими контурами, який забезпечує динамічну незалежність передачі теплоносія.

Характеристики конструкції гідрострілки з сепаратором повітря і шламу

  • міцний корпус гарантує тривалий термін служби
  • для досягнення оптимальної сепарації повітря, спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
  • спускний клапан для видалення зібраного повітря і шламу
  • зібраний шлам не заважає протоку рідини
  • великий обсяг для збору повітря і шламу, а саме тому низька періодичність його спуску

Гідравлічна стрілка передбачається в системі для видалення відмінностей основного потоку між першим контуром (пропозиція QP) і другим (попит QS). В системі з вбудованою гідравлічною стрілкою стають можливими 3 різні ситуації. Т3 при цьому є регулюючою величиною.

гідравлічний зрівнювач KVANT фото

Переваги гідравлічної стрілки і сепаратора повітря і шламу

  • відокремлюються і видаляються найменші частинки розміром від 10 мкм (=0,010 мм)
  • повітря спускається під час роботи установки
  • не вимагає відсічних клапанів або обхідної лінії
  • мінімальний постійний перепад тиску
  • гарантійний термін 3 роки

Технічні дані

  • робоча температура до 120°С
  • робочий тиск до 16 бар
  • корпус вуглецева сталь
  • фланцеве з'єднання

Вибір відповідної гідравлічної стрілки

  1. 1. Визначте діаметр труби
  2. 2. Визначте швидкість потоку
  3. 3. Визначте по таблиці відповідну модель

Таблиця витрати потоку для гідравлічних зрівнювачів з сепаратором повітря і шламу Kvant AirDirt

таблиця витрат потоку Kvant DisAir фото

Характеристики Гідрострілка сепаратор TRF.M-200 фланц. з магніт. улов. Ду200 з маном. AirDiRT

Потужність при ДТ=5С
1260 кВт
Потужність при ДТ=20С
4200 кВт
Варіант монтажу
Горизонтальний
Очищення робочого середовища від повітря
10 мкм
Очищення робочого середовища від шламу
5 мкм
Розрахункова швидкість потоку робочого середовища
1,5 м/с
Максимальна швидкість потоку
3,5 л/с
Тип корпусу
Цільний
Пропускна здатність
180 м³/год
Максимальна температура рідини
120°C
Висота (H)
2400 мм
Ширина (L)
775 мм
Матеріал корпусу
вуглецева сталь
Максимальний робочий тиск
16bar
Діаметр підключення
ДУ200
Приєднання
фланцеве
