Тепловые насосы для отопления дома, сравнения, плюсы и минусы

Когда стоит вопрос о выборе отопительного оборудования для частного дома, владельцы тщательно ищут устройство для эффективного и правильного обогрева, а также приготовления горячей воды. Сегодня мы рассмотрим такой отопительный прибор как тепловой насос. Мы учтем все преимущества, недостатки, а также сравним несколько моделей и типов тепловых насосов.

тепловые насосы для центрального отопления дома фото

Прежде чем начать, мы должны учитывать, что тепловые насосы производятся различных видов, которые подходят под ту или иную внешнюю окружающую среду.

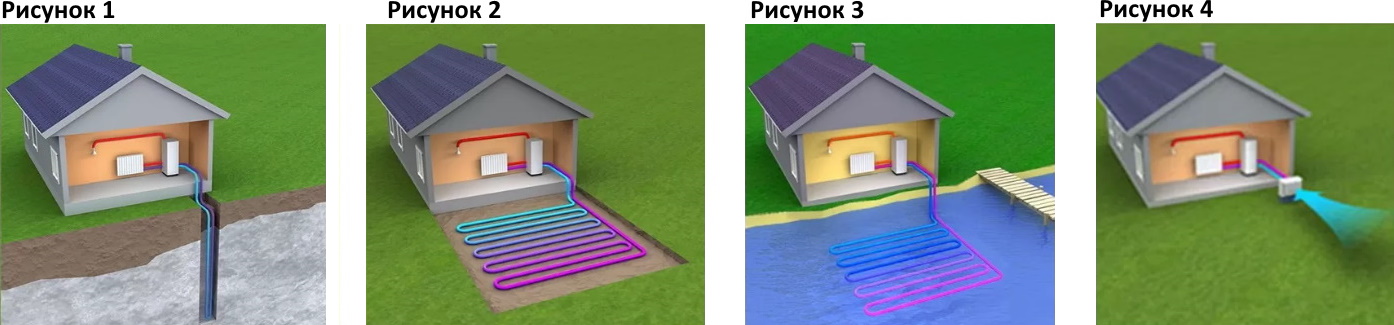

Основные виды тепловых насосов:

  • Грунтовые (грунт-вода)
  • Водяные (вода-вода)
  • Воздушные (воздух-вода)

Выбирая тип теплового насоса, следует исходить из расположения Вашего дома и особенностей работы устройства.

Грунтовой тепловой насос использует специальную систему трубок, которые погружаются на глубину 50-150 метров, рисунок 1. Такое устройство подходит владельцам небольших участков. Недостатком является более высокая цена. Также трубки могут располагаться горизонтально от 1 до 3 метров, рисунок 2.

Тепловые насосы типа вода-вода имеют такие особенности и минусы: высокая производительность, автономность системы, экологическая безопасность, до минусов отнесем: высокие начальные капиталовложения и невозможность использования в городских условиях. В качестве источника энергии используются подземные воды или водоем. Рисунок 3.

Тепловые насосы воздух-вода – это самый лучший выбор в подавляющем большинстве. Для работы тепловой насос использует воздух из окружающей среды и не требует никаких бурильных работ, а также он легок и прост в монтаже. Рисунок 4.

типы тепловых насосов для отопления фото

Тепловой насос воздух-вода классификация

В первую очередь они разделяются на два типа:
  • моноблочные
  • сплит-системы
Моноблочные тепловые насосы в свою очередь разделяются по варианту установки:
  • внутренний монтаж
  • наружный монтаж
тепловые насосы, которые имеют сплит-систему, также разделяются на два основных типа:
  • с разделителем контура хладагента (фреонового контура)
  • с промежуточным теплообменником

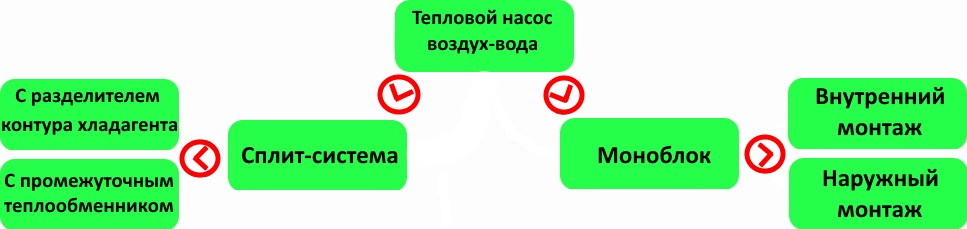

Рисунок 5. Классификация тепловых насосов типа воздух-вода

классификация тепловых насосов фото

Моноблочный тепловой насос внутренний монтаж

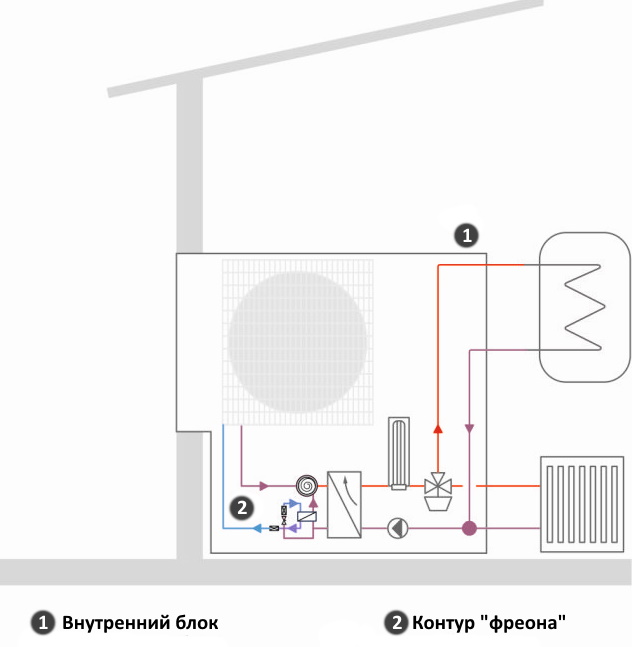

Рисунок 6. Моноблочный тепловой насос

моноблочный тепловой насос для отопления фото

Данный тепловой насос типа воздух-вода представляет собой моноблок с вариантом размещения в помещении. Для работы системы требуется обеспечить воздуховоды, которые предназначены для прокачки необходимого количества воздуха.

Рисунок 7. Монтаж теплового насоса типа воздух-вода внутри помещения

монтаж моноблочного теплового насоса внутри помещения фото

Преимущества

  • все компоненты устройства, расположены в помещении, и благодаря этому они защищены от неблагоприятных атмосферных условий
  • отсутствие видимых компонентов не влияет на экстерьер здания
  • отсутствует риск заморозки системы
  • во время монтажа нет необходимости вмешиваться в контур хладагента (фреона)

Недостатки

  • необходимость организовывать большие отверстия в стенах котельного помещения, что не всегда может подойти для реконструкции системы
  • все шумовыделяющие элементы находятся в помещении

Моноблочный тепловой насос для наружного монтажа

Рисунок 8. Тепловой насос воздух-вода для наружного монтажа

наружный монтаж моноблочного теплового насоса фото

Наружный моноблок чаще других типов данного оборудования применяется для реконструкции. Этому способствует отсутствие необходимости дополнительного места в котельном помещении, а также работ по заправке фреона.

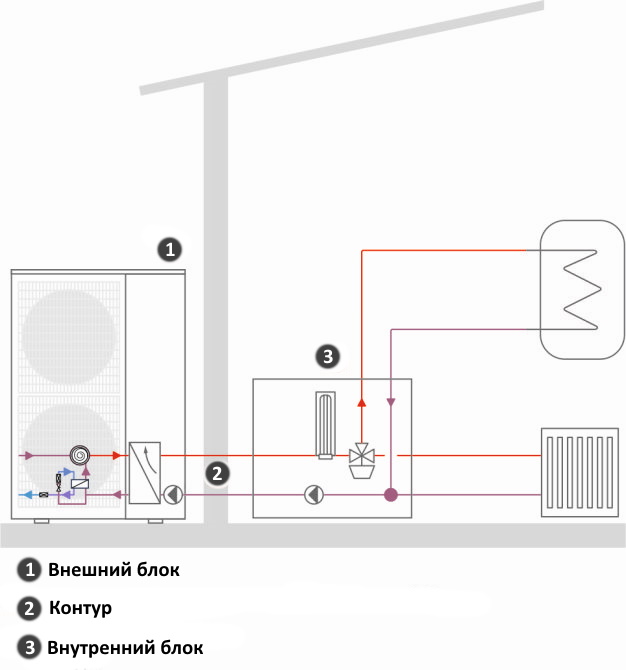

Рисунок 9. Монтаж моноблочного теплового воздух-вода

монтаж моноблочного теплового насоса воздух-вода фото

Преимущества

  • отлично подходит для реконструкции, так как все его элементы расположены в наружном блоке вне помещения котельной
  • источник шума находится за пределами помещения
  • во время монтажа нет необходимости вмешиваться в контур хладагента (фреона)

Недостатки

  • необходимость отличной теплоизоляции трубопроводов, от наружного блока к отопительным контурам
  • риск заморозки теплоносителя, особенно при перебоях электроэнергии, для решения этой проблемы применяется промежуточный теплообменник, с незамерзающим теплоносителем, что снижает эффективность системы и увеличивает затраты

Сплит-система с разделением контура хладагента (фреона)

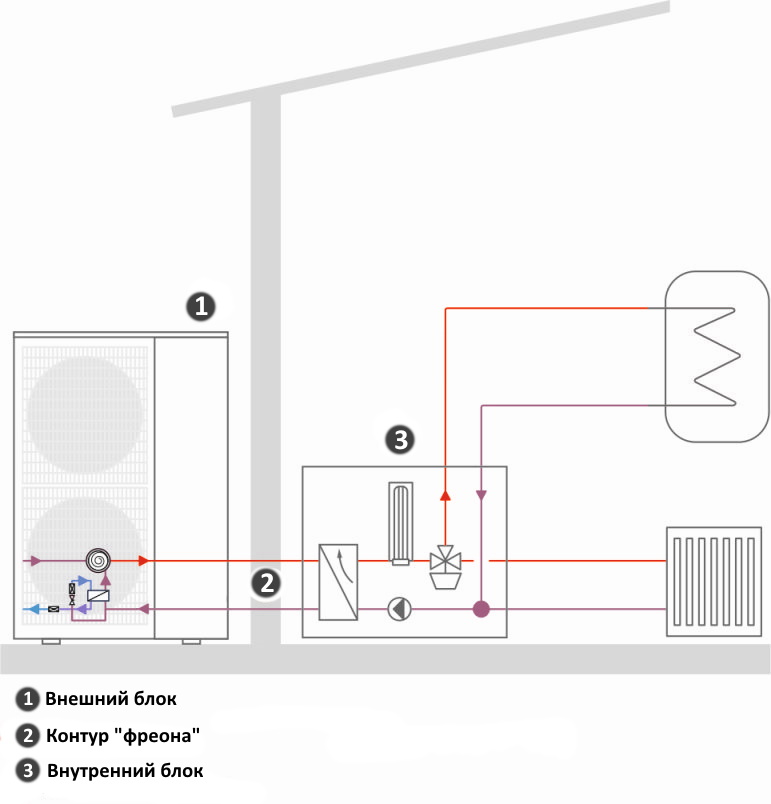

Рисунок 10. Тепловой насос воздух-вода сплит система

тепловой насос сплит-система фото

Тепловой насос типа воздух-вода, более всего напоминает классическую сплит-систему, которая используются для кондиционирования. Поэтому данные решения чаще всего предлагаются компаниями имеющие опыт работы с системами климатизации и холодильными установками.

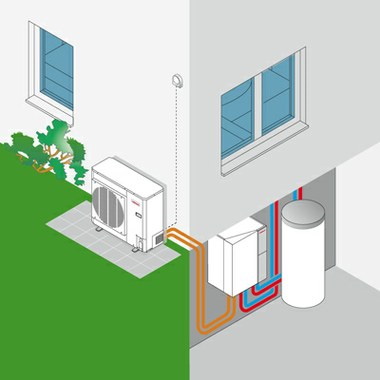

Рисунок 11. Вариант установки теплового насоса воздух-вода сплит-система

монтаж теплового насоса сплит-система фото

Преимущества

  • для монтажных компаний, которые имеют опыт работы с установкой кондиционеров, достаточно простой монтаж
  • нет риска заморозки системы
  • в здании устанавливается только один небольшой блок, который не требует большого пространства в помещении
  • основной блок находится за пределами помещения

Недостатки

  • необходимость вмешательства в контур хладагента
  • возникновение дополнительных тепловых потерь в контуре хладагента, а также необходимость отличной изоляции трубопроводов

Сплит-система с промежуточным теплообменником

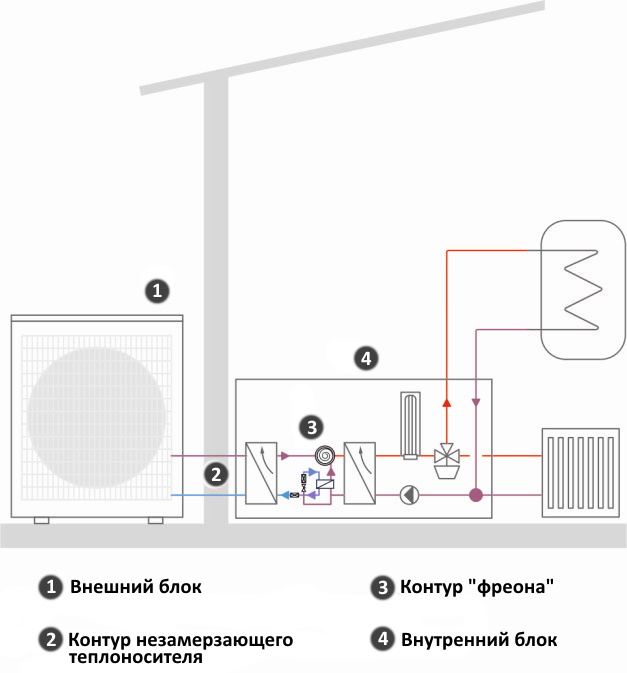

Рисунок 12. Тепловой насос воздух-вода сплит система с теплообменником

тепловой насос сплит-система с теплообменником фото

Этот вариант теплового насоса типа воздух-вода является результатом применения геотермального теплового насоса с использованием воздуха в качестве источника низкотемпературного тепла. Данные тепловые насосы называют универсальными, так как к ним можно подключить практически любой источник энергии.

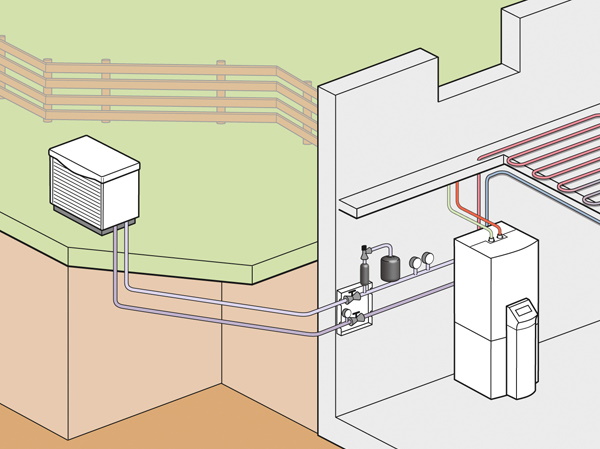

Рисунок 13. Вариант монтажа теплового насоса сплит-системы с промежуточным теплообменником

монтаж теплового насоса сплит-системи с теплообменником фото

Преимущества

  • во время монтажа нет необходимости вмешиваться в фреоновый контур
  • нет риска замораживания системы

Недостатки

  • необходимость наличия дополнительного места в котельном помещении
  • самые большие капитальные вложения сравнительно с другими типами тепловых насосов

Актуализация и популярность тепловых насосов типа воздух-вода способствует появлению на рынке большого количества компаний, которые предлагают свое оборудование. При этом ощущается влияние различных производителей тепловых насосов для обогрева Вашего дома с разными преимуществами и недостатками. Далее Мы рассмотрим тепловые насосы от производителей Panasonic и Hewalex.

Обзор тепловых насосов для центрального отопления от производителей "Panasonic" (Япония) и "Hewalex" (Польша)

Тепловой насос Panasonic High Performance Bi-Block (Япония)

Тепловые насосы от производителя Panasonic модели High Performance производятся двух типов: 220V (одна фаза); 380V (три фазы). Они являются высокоэффективными устройствами, которые предназначены для отопления, нагрева горячей воды, а также активного охлаждения, когда оно необходимо. Устройства выполнены с простым монтажом и легким обслуживанием. Тепловой насос «Панасоник» имеет возможность интеграции уже в действующую систему отопления с дополнительными источниками тепла.

Схема подключения теплового насоса Panasonic

схема подключения теплового насоса Panasonic Hihg Performance фото

Преимущества теплового насоса (нагрев - охлаждение)

  • новые функции дистанционного управления
  • эффективное регулирование температуры в помещении на основе внешней температуры
  • максимальная рабочая температура на входе 55°С.
  • работа при низких температурах до -20°С.
  • максимальный перепад между наружным блоком и гидравлическим модулем составляет 30 м.
  • технология Panasonic уверенно зарекомендовала себя в европейских странах
  • умеренная плата за энергоснабжение, снижение эксплуатационных расходов
В тепловых насосах Panasonic недостатком является то что автоматика управления и комплектующие докупаются отдельно от основных блоков теплового насоса. Из-за этого требуется больше времени для его монтажа и запуске в эксплуатацию.

Технические характеристики тепловых насосов Panasonic High Performance (220V одно-фазные)

Комплекты KIT-WC03H3E5 KIT-WC05H3E5 KIT-WC07H3E5 KIT-WC09H3E5 KIT-WC012H6E5 KIT-WC016H6E5
Теплопроизводительность при +7С (вода 35°С) (кВт) 3,20 5,00 7,00 9,00 12,00 16,00
СОР при +7°С (вода 35°С) (Вт/Вт) 5,00 4,63 4,46 4,13 4,74 4,28
Холодопроизводительность при 35°С (вода 7/12°С) (кВт) 3,20 4,50 6,00 7,00 10,00 12,20
ЕЕR при 35°С (вода 7/12°С) (Вт/Вт) 3,08 2,69 2,63 2,43 2,81 2,56
Внутренний блок WH-SDC03H3E5 WH-SDC05H3E5 WH-SDC07H3E5 WH-SDC09H3E5 WH-SDC12H6E5 WH-SDC16H6E5
Уровень звукового давления Тепло / Холод 28/28 28/28 30/30 30/30 33/33 33/33
Размеры ВхШхД / Вес (мм/кг) 892x500x340/44 892x500x340/44 892x500x340/44 892x500x340/44 892x500x340/44 892x500x340/45
Насос класса А Плавное управление Плавное управление Плавное управление Плавное управление Плавное управление Плавное управление
Насос Питание (Мин / Макс) (Вт) 30/100 33/106 34/114 40/120 34/110 30/105
Мощность ТЭНа (кВт) 3 3 3 3 6 6
Наружный блок WH-UD03HE5 WH-UD05HE5 WH-UD07HE5 WH-UD09HE5 WH-UD12HE5 WH-UD16HE5
Уровень звукового давления Тепло / Холод 47/47 48/48 50/48 51/50 52/50 55/54
Размеры ВхШхД / Вес (мм/кг) 622x824x298/39 622x824x298/39 795x900x320/66 795x900x320/66 1340x900x320/101 1340x900x320/101
Ограничение по длине труб / Перепад высот (м) 3-15/5 3-15/5 3-30/20 3-30/20 3-30/20 3-30/20
Границы работы, Наружная температура (°С) -20/+35 -20/+35 -20/+35 -20/+35 -20/+35 -20/+35
Температура воды, Тепло / Холод °С 20-55/5-20 20-55/5-20 20-55/5-20 20-55/5-20 20-55/5-20 20-55/5-20

Технические характеристики тепловых насосов Panasonic High Performance (380V трех-фазные)

Комплекты KIT-WC09H3E8 KIT-WC12H9E8 KIT-WC16H9E8
Теплопроизводительность при +7С (вода 35°С) (кВт) 9,00 12,00 16,00
СОР при +7°С (вода 35°С) (Вт/Вт) 4,84 4,74 4,28
Холодопроизводительность при 35°С (вода 7/12°С) (кВт) 7,00 10,00 12,20
ЕЕR при 35°С (вода 7/12°С) (Вт/Вт) 3,17 2,81 2,56
Внутренний блок WH-SDC09H3E8 WH-SDC12H9E8 WH-SDC16H9E8
Уровень звукового давления Тепло / Холод 33/33 33/33 33/33
Размеры ВхШхД / Вес (мм/кг) 892x500x340/44 892x500x340/45 892x500x340/45
Насос класса А Плавное управление Плавное управление Плавное управление
Насос Питание (Мин / Макс) (Вт) 32/102 34/110 30/105
Мощность ТЭНа (кВт) 3 9 9
Наружный блок WH-UD09HE8 WH-UD12HE8 WH-UD16HE8
Уровень звукового давления Тепло / Холод 51/49 52/50 55/54
Размеры ВхШхД / Вес (мм/кг) 1340x900x320/107 1340x900x320/107 1340x900x320/107
Ограничение по длине труб / Перепад высот (м) 3-30/20 3-30/20 3-30/20
Границы работы, Наружная температура (°С) -20/+35 -20/+35 -20/+35
Температура воды, Тепло / Холод °С 20-55/5-20 20-55/5-20 20-55/5-20

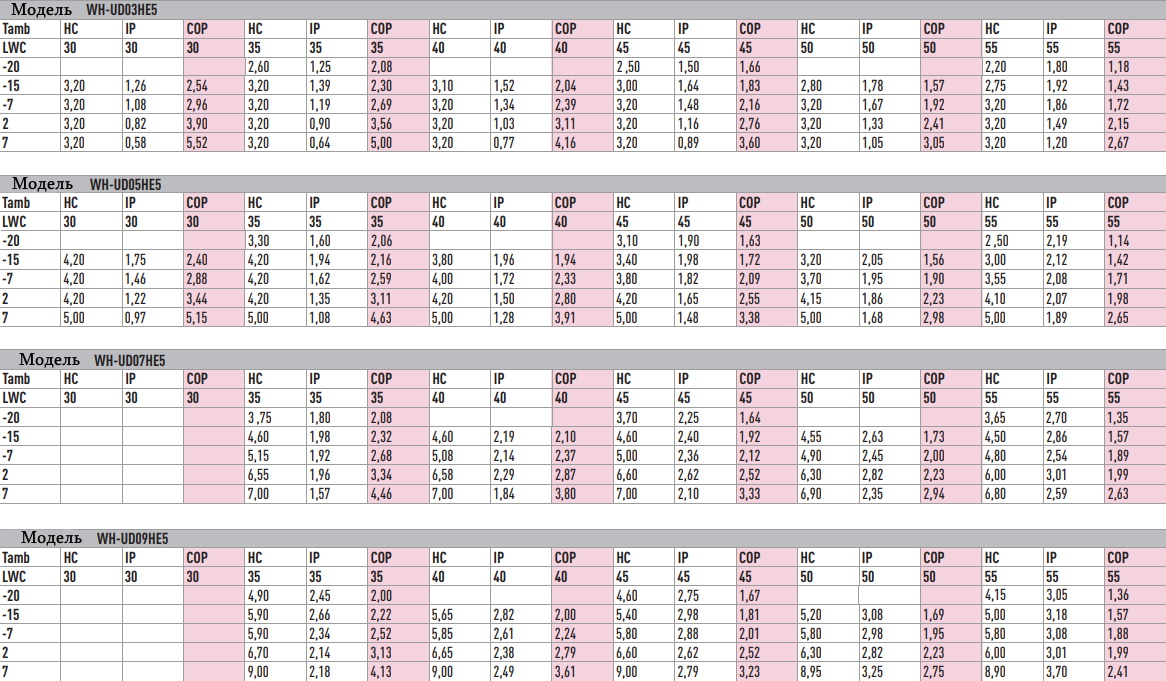

Показатели теплопроизводительности тепловых насосов Panasonic High Performance 220V

производительность тепловых насосов Panasonic High Performance 220V фото

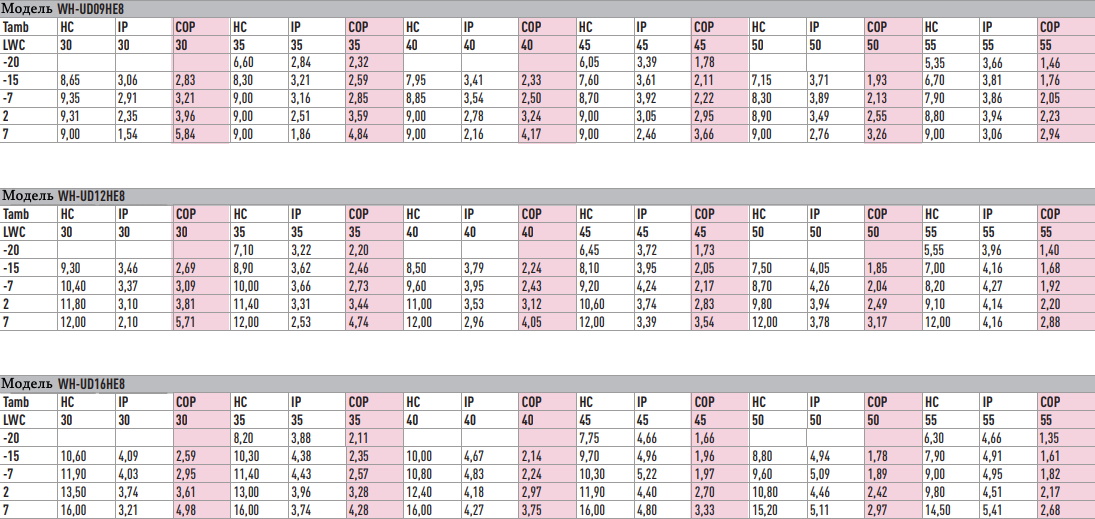

Показатели теплопроизводительности тепловых насосов Panasonic High Performance 380V

производительность тепловых насосов Panasonic High Performance 380V фото

Обозначения
  • Tamb: Температура окружающей среды (°C).
  • LWC: Температура воды на выходе из конденсатора (°C).
  • HC: Мощность обогрева (кВт).
  • CC: Мощность охлаждения (кВт).
  • IP: Потребляемая мощность (кВт).
Данные измеряются в соответствии со стандартом EN14511-2.
Данные приведены только в справочных целях.

Тепловой насос Hewalex PCCO SPLIT (Польша)

Тепловой насос от производителя Hewalex модели PCCO SPLIT выполнены с конструкцией «SPLIT» - это комплекс с внутренним и наружным блоком. Устройство предназначено для центрального отопления, нагрева горячей воды, а также охлаждения при необходимости.

Тепловой насос Hewalex получил европейский знак качества «EHPA-Q». Такой прибор может действовать как рабочий источник тепла, а также имеет возможность сотрудничать с отопительным котлом, в системе гибридного отопления.

Конструктивные решения теплового насоса дают возможность работать при температуре наружного воздуха до -25°С. Максимальная температура от теплового насоса составляет 55°С (для температуры наружного воздуха 0°С и 45°С -25°С). Работа теплового насоса рекомендуется совместно с системой теплого пола или других низкотемпературных источников тепла.

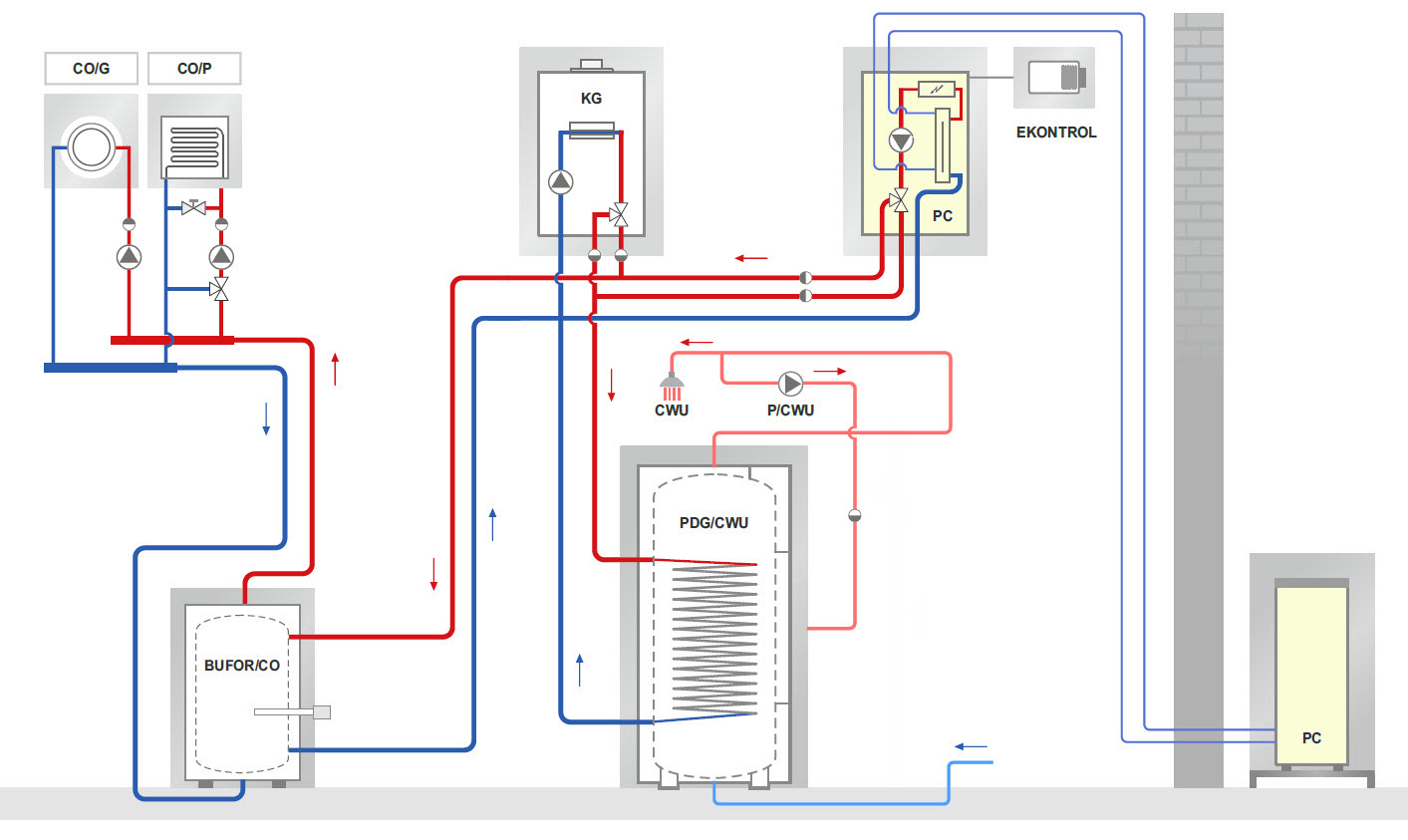

Гибридная схема подключения теплового насоса Hewalex PCCO SPLIT

Тепловой насос Hewalex PCCO SPLIT состоит из двух блоков – внешнего и внутреннего. Внутренний блок может работать совместно с отопительным котлом (KG) в т. н. гибридной системы. Автоматика дает возможность подключать два контура отопления, например теплый пол (CO/P) и радиаторное отопление (CO/G). Дополнительный нагрев воды в системе отопления исполняет водонагреватель (BUFFER/CO). Он обеспечивает минимальный расход воды на тепловом насосе и поддерживает его во время размораживания.

Гибридная схема подключения теплового насоса Hewalex

схема подключения теплового насоса Hewalex PCCO SPLIT фото

Горячее водоснабжение (CWU) подогревается в нагревателе (PDG / CWU) с помощью теплового насоса или отопительного котла. Работа циркуляционного насоса ГВС (P / CWU) контролируется с помощью автоматики теплового насоса. В комплект поставки теплового насоса PCCO SPLIT идет система дистанционного управления через интернет – Hewalex EKONTROL.

Изменение мощности теплового насоса Hewalex PCCO SPLIT 13 кВт

Пример определения бивалентной точки для теплового насоса воздух-вода с номинальной мощностью 13 кВт и потребностями дома тепловой мощностью 8 кВт при температуре -20°С. Когда отопительный контур будет теплый пол, тогда устройство должно обеспечивать потребности в отоплении до внешней температуры -9°С, а когда отопительным контуром выступает радиаторное отопление тогда примерно будет до-2°С.

мощность теплового насоса Hewalex PCCO SPLIT фото

Технические характеристики тепловых насосов Hewalex PCCO SPLIT

Модель теплового насоса PCCO SPLIT 7 кВт PCCO SPLIT 7 кВт PCCO SPLIT 10 кВт PCCO SPLIT 10 кВт PCCO SPLIT 13 кВт PCCO SPLIT 13 кВт PCCO SPLIT 20 кВт PCCO SPLIT 20 кВт
Рабочая температура °С 55 35 55 35 55 35 55 35
Класс сезонной тепловой энергоэффективности А++ А+++ А+ А++ А++ А++ А+ А++
Номинальная тепловая мощность   (в умеренном климате) 3,5 кВт 5,3 кВт 3,9 кВт 6,4 кВт 6,3 кВт 9,6 кВт 8,9 кВт 13,1 кВт
Сезонная эффекривность нагрева% 146,1 175,6 115,8 156,6 135,3 152,9 112,0 150,1
Годовое потребление электроэнергии кВт/час 1968 2431 2688 3318 3775 5066 6359 7073
Уровень звуковой мощности дБ(А) (в помещении) 47 47 43 43 46 46 43 43
Номинальная тепловая мощность кВт (в холодном климате) 3,5 5,3 4,0 5,9 7,4 9,3 8,5 12,9
Сезонная энергоэффективность   отопление помещений% (в холодном климате) 116,9 139,3 89,5 134,5 124,0 138,1 85,0 121,0
Годовое потребление электроэнергии кВт (в холодном климате) 2912 3694 4312 4219 5767 6511 9432 10239
Уровень звуковой мощности дБ(А) (на улице) 57 57 63 63 65 65 66 66

В тепловом насосе от производителя Hewalex применяется усовершенствованный контроллер G426 с таким спектром функций:

  • режимы работы: отопление / охлаждение/ ГВС / комфорт / экономический
  • работа 2 контуров центрального отопления (включая 2 циркуляционных насоса, 1 смеситель)
  • требуемая комнатная температура в режимах комфорт и экономический
  • рабочее время для комфортного и экономического режима (например, день и ночь)
  • функции сотрудничества с котлом в режиме отопления и ГВС
  • функции для работы циркуляционного насоса ГВС
  • функции работы электронагревателя
  • заданная температура ГВС в режиме комфорт и экономический
  • гигиеническая функция подогрева питьевой воды
  • разъем RS485 для интернет-наблюдения системы EKONTROL

Тепловые насосы Hewalex PCCO SPLIT изготавливаются с использованием компонентов, известных производителей, таких как: WILO, SWEP, Weidmuller, CAREL. Система EKONTROL для дистанционного наблюдения за работой теплового насоса через интернет предоставляет монтажнику-специплисту и пользователю возможность технической поддержки от Hewalex.

Большое преимущество теплового насоса Hewalex над устройством Panasonic - это то что все дополнительные компоненты и автоматика, вмонтированы в основной блок теплового насоса. Также это упрощает пользователю и специалисту-монтажнику проводить монтаж и другие функции для эффективной работы системы.
