Теплоакумулятор для твердопаливного котла
В данной статье мы с Вами рассмотрим:
I. Работа отопительной системы с теплоаккумулятором
II. Тип тепловых аккумуляторов
III. Основные функции баков аккумуляторов
IV. Расчет теплоаккумулятора для твердотопливного котла
V. Методы подключения теплового аккумулятора для отопления дома
VI. Вывод
Отопительное оборудование на твердом топливе на данное время является отличной заменой газовому отоплению. Грамотно и правильно продуманная, а также профессионально спроектированная система отопления, существенно увеличивает срок действия оборудования. Среди различных вариантов подключения, самым распространенным и надежным является монтаж теплоаккумулятора и твердотопливного котла. Данное подключение дает возможность значительно экономить и снимает нагрузку с отопительного устройства при пиковых нагрузках.
Аккумуляция избыточной тепловой энергии – это один с основных предназначений данного прибора. Теплоаккумулятор имеет возможность защищать котел от быстрого повышения давления, значительно увеличивает коэффициент полезного действия, дает возможность использовать несколько источником тепла. Также, важной функцией данного бака – является приготовление горячего водоснабжения.
I. Работа отопительной системы с баком аккумулятором

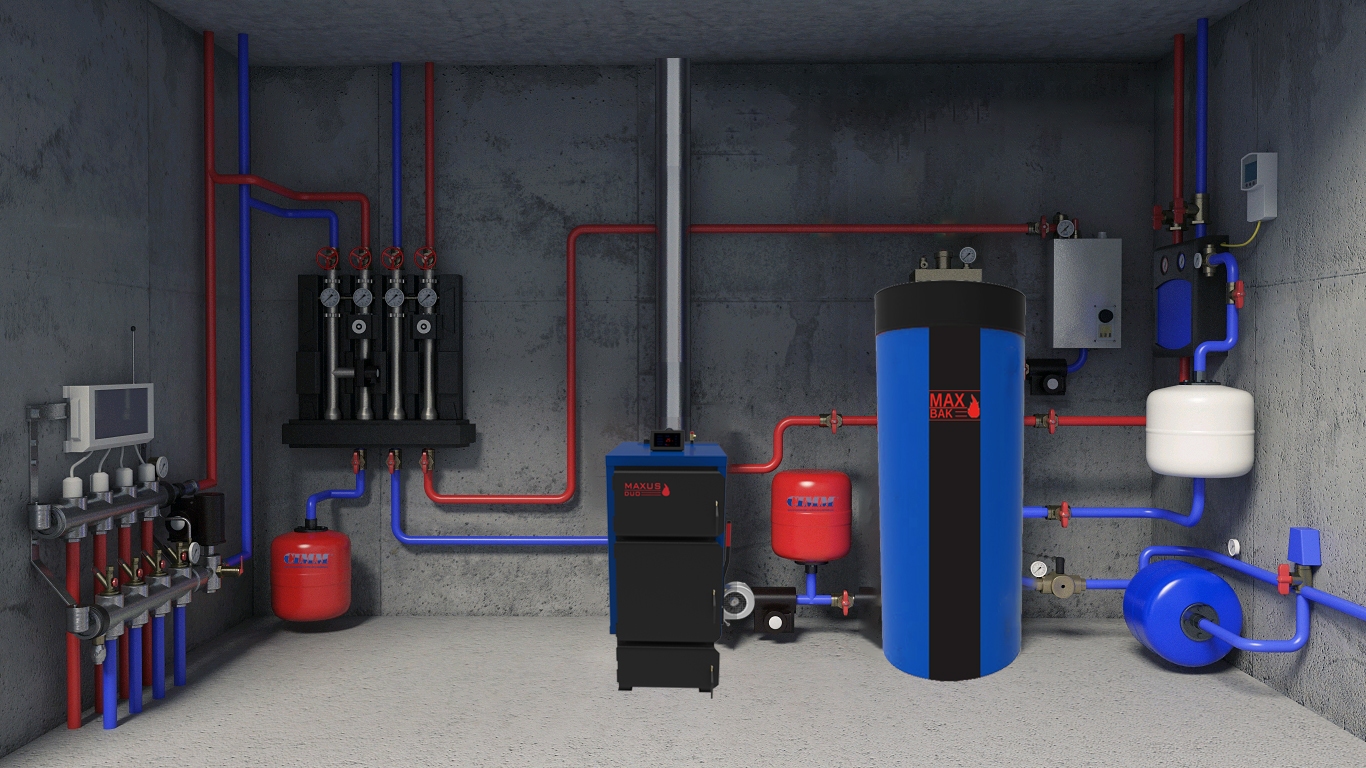

Теплоаккумулятор для системы отопления – это специальная емкость, которая имеет теплоноситель внутри себя. Даная емкость очень быстро нагревается тупеем сгорания топлива в топке котла. Когда, отопительный котел переходит в режим тления, данный теплоаккумулятор отдает свое тепло для поддержки теплового комфорта в здании.
Совместно с отопительным твердотопливным котлом, бак аккумулятор имеет возможность экономить топливо приблизительно на 30 процентов и значительно повышает коэффициент полезного действия всей системы. Также, теплоаккумулятор дает возможность уменьшить количество загрузок топлива на 1 или 1,5 раза, оборудование будет работать на полную мощность, тем самым максимально сжигая топливо в котле.
II. Тип теплоаккумуляторов для работы системы отопления
Теплоаккумуляторы выполняются в нескольких типах и с разной комплектацией. Тип зависит от нужд системы отопления, так как именно его использовать.

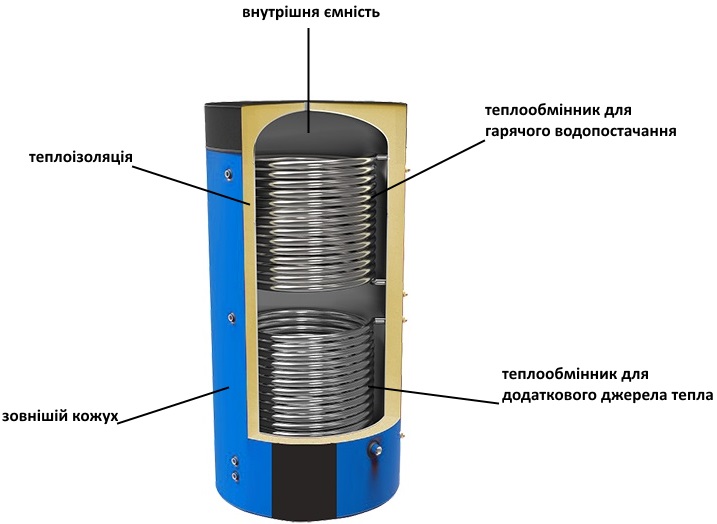

Теплоаккумулятор состоит из таких частей:
- теплообменник (ГВС) (нержавеющая гофрированная сталь)
- теплообменник для солнечных коллекторов, теплового насоса, электрического, газового котла (нержавеющая гофрированная сталь)
- внутренняя емкость
- слой утеплителя (пенополиуретан 10 см)
- внешний кожух
Перед тем, как купить теплоаккумулятор, Вам нужно проконсультироваться с опытными профессионалами и определится, какой Вам нужный бак аккумулятор.

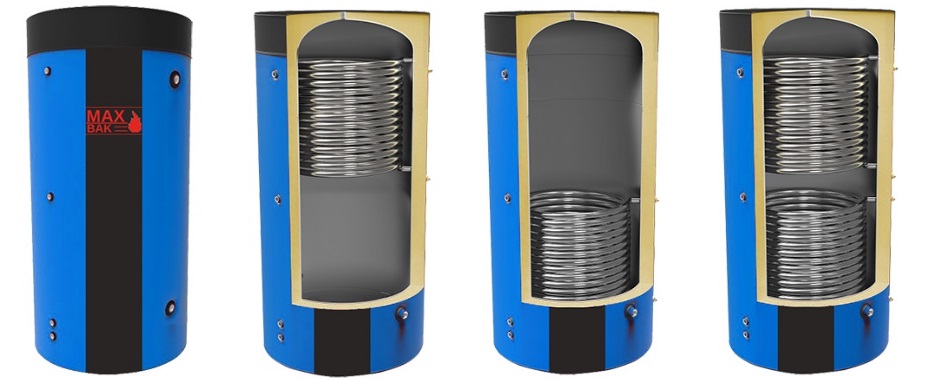

Существует 4 типа тепловых баков аккумуляторов:
- базовый теплоаккумулятор, предназначен для подключения к одному источнику тепла.
- теплоаккумулятор с наличием верхнего теплообменника предназначен для отопления и приготовления горячей воды.
- тепловой аккумулятор для присоединения нескольких источников тепла: электрический, газовый котел, тепловой насос, солнечные коллекторы. Это все благодаря наличию нижнего теплообменника.
- бак аккумулятор с двумя змеевиками – предназначен для отопления, ГВС, а также подключения других дополнительных источников тепла.
Данный бак имеет возможность дополнительно оборудоваться нагревательными элементами «тэнами», для автоматического подогрева воды в разе нужды. Цена теплоаккумуляторов зависит от объема, типа, производителя, а также от дополнительных функций.
Преимущества теплоаккумуляторов для системы отопления
- уменьшение расхода топлива
- повышается эффективность твердотопливного котла
- увеличивается срок действия котла
- сглаживание температурных колебаний котла
- беспечность котла и системы
III. Основные функции теплоаккумуляторов
Котел с теплоаккумуляторов – это лучшее, выгодное, а также продуктивное сочетание, которое имеет возможность создавать систему отопления более практичной, эффективной, а самое главное правильной. Данные баки имеют возможность выполнять множество функций, среди, которых можно выделить:
- приготовление горячего водоснабжения с помощью верхнего теплообменника с нержавеющей стали.
Внутри теплоаккумулятора установлен гофрированный теплообменник, который выполнен с пищевой нержавеющей стали. Принцип действия: пищевая вода нагревается с помощью взаимодействия теплообменника с технической водой, которая, находится в баке аккумуляторе. Жидкость, которая, есть в змеевике, не контактирует с водой, которая находится непосредственно в теплоаккумуляторе.
Выполнение бака с верхним змеевиком дает возможность нагревать питьевую воду на протяжении работы отопительной системы. Нижний теплообменник выполнен для подключения дополнительного источника тепла
Дополнительным источником тепла в теплоаккумуляторе может быть как:
- электрический, соляной, газовый котел
- тепловой насос
Выполнение бака с нижним змеевиком отлично справляется с заданием по подключению солнечных коллекторов, ведь, при покупке системы солнечных коллекторов Вы получаете обычно емкость 200-250 литров, которой мало в период наибольшей интенсивности солнца.
IV. Расчет объема теплоаккумулятора для котла
Лучшим решением этой задачи это – поручение ее использованию специалистам. Для расчета бака аккумулятора для системы отопления здания, нужно учитывать различные факторы, которые известны только им, но все, же данный расчет теплоаккумулятора можно сделать своими руками.

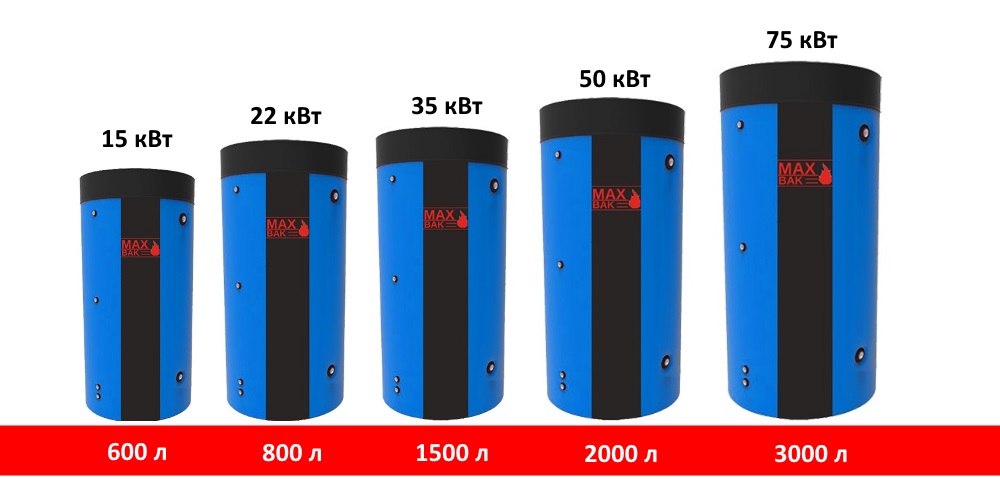

Ориентировочный расчет теплоаккумулятора к мощности отопительного котла. Также, не нужно забывать, что множество факторов системы отопления и дома могут влиять на расчеты.
Главными критериями при подборе данного оборудования являются:
- давление в системе отопления
- объем теплоаккумулятора
- внешние размеры и масса
- оснащение теплообменникамии
- возможность установки дополнительных элементов
Для расчета нужны такие данные:
- мощность котла кВт
- время активного горения
- тепловая мощность
- тепловая мощность обогрева дома кВт
- КПД котла
- температура в трубе подачи и трубы обратки
Пример расчета теплоаккумулятора для дома. Площадь, которая отапливается 200 м2, время активного горения – 8 часов, температура подачи теплоносителя – 90°С., обратный контур – 40°С. Рассчитана тепловая мощность дома 10 кВт. При таких данных, тепловое устройство получает 80 кВт (10×8) энергии.
Делает расчет теплоаккумулятора для твердотопливного котла по теплоемкости воды по формуле:
Формула (M=Q/1,163x∆t); M – масса воды в баке (кг); Q – количество тепла (Вт); ∆t – разница температуры в трубе подачи и обратной трубе (°С); 1,163 – удельная теплоемкость воды (Вт/кг °С).
Кроме этого нужно значение K – КПД котла
Из формулы (1) находим массу:
M = W/(c×∆t) (2); Поскольку коэффициент полезного действия котла известный, уточняет формулу (1) и получаем; W = m×c×∆t×k (3)
Оттуда находим уточненную массу воды, m = W/(c×∆t×k) (4)
Рассмотрим расчет бака аккумулятора для дома. Данная система оборудована твердотопливным котлом с мощностью 20 кВт. Одна загрузка топлива длиться 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Это значит, что за время горения одной загрузки топлива получено 20×2,5 = 50 кВт.
Для отопления дома будет потрачено 8,5×2,5 = 21,5 кВт
Избыточное произведенное тепло, которое сохраняется в емкости 50 – 21,5 = 28,5 кВт
Температура, при, которой нагревается теплоноситель, составляет 35°С.. Подставляя искомые значение в формулу (4) получаем 28500/(0,8×1,163×35) = 874,5 кг.
Данное число, значит, что для сохранения тепла, которое произведено с помощью котла, нужно иметь 875 кг теплоносителя. Тогда для всей системы отопления нужный тепловой аккумулятор объемом 0,875 м3. С помощью такого расчета есть возможность выбора теплоаккумулятора для твердотопливного котла и всей системы отопления.
Совет. Для боле точного и правильного расчета объема теплоаккумулятора лучше всего обратится к специалистам.
V. Методы подключения теплоаккумулятора
Соединение тепловой емкости к твердотопливному котлу осуществляется разными способами. Существует ряд правил, которые нужно соблюдать при монтаже бака:
- все соединения в системе должны быть резьбовыми или фланцевыми
- установка запорной арматуры на магистрали
- монтаж фитингов для очищения теплоносителя
- установка манометра и предохранительного клапана
- монтаж автоматического воздухоотводчика

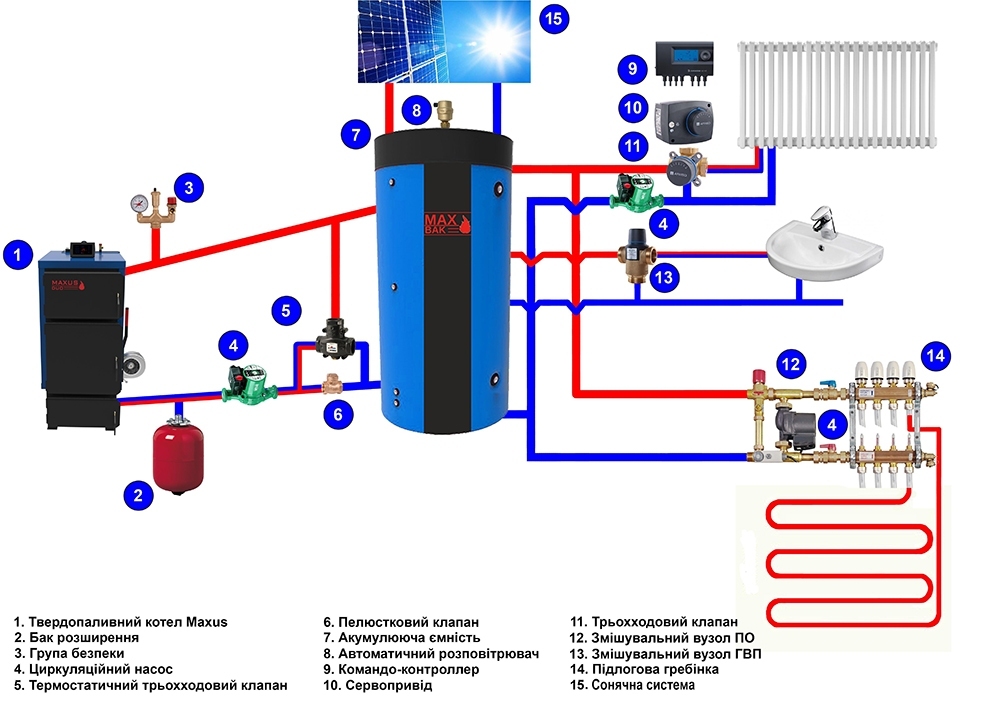

Соблюдая данные правила, пользователь обеспечивает высокую работоспособность оборудования и безопасность всей системы отопления. Обвязка твердотопливного котла и теплоаккумулятора осуществляется разными схемами. На рисунке показана одна из типичных схем подключения.
Совет. Не желательно устанавливать теплоаккумулятор своими руками, производители данного оборудования, рекомендуют монтировать бак аккумулятор, монтажникам и специалистам, ведь это может угрожать неправильной и неэффективной работе всей системы отопления.
VI. Вывод
В данный момент теплоаккумуляторы – это современное, эффективное оборудование, которое дает возможность значительно повышать производительность работы отопительного оборудования, тем самым обеспечивая безотказность, экономичность системы отопления. Поэтому, если, Вы стремитесь создать правильную систему отопления, тогда нужно купить теплоаккумулятор для твердотопливного котла.
