Обвязка пеллетного котла, схемы, правила установки и подключения

Основная задача отопительной системы – это поддержание внутри помещения комфортабельной температуры для проживания. Правильно спроектированная обвязка пелетного котла дает возможность достичь равномерного распределения тепла, по всей жилой площади, а также защищает оборудование от повреждений и перегрева.

Впрочем, заручившись помощью специалистов-монтажников и выучив основы подключения отопительного устройства, возможно, исполнить обвязку. Наша компания, несомненно, поможет Вам в решении данного вопроса. В статье описаны различные схемы обвязки, плюсы и минусы, а также рекомендации по выбору отопительного оборудования. Но все же данную работу лучше поручить специалистам.

пеллетные котлы с автоматической подачей топлива фото

Содержание статьи

1. Обвязка котла
2. Особенности работы пеллетных котлов
3. Возможные варианты движения теплоносителя
3.1 Естественная циркуляция
3.2 Принудительная циркуляция
4. Этапы процесса подключения. Выбор оборудования и дополнительных элементов
4.1 Обвязка пеллетного котла
4.2 Правила монтажа дымохода
4.3 Подключение и настройка оборудования
5. Частые проблемы и ошибки

1. Обвязка отопительного котла

Обвязка котла являет собою все отопительные элементы, которые находятся в Вашей системе отопления, между котлом и отопительными радиаторами. На сегодняшнее время многие пользователи не уделяют особого внимания, а также не придерживаются никаких норм и рекомендаций, производителей и монтажников-специалистов.

Правильная установка и обвязка дает возможность решить множество проблем в системе отопления:

  • давление в системе никогда не превысит максимальный допустимый уровень
  • различные шлаки в теплоносителе будут удаленны<
  • компенсировано излишнее тепловое расширение
  • подключение к системе отопления более одного контура
  • удаление излишнего воздуха из системы
  • возможность автоматического включения бойлера и накапливает горячую воду, что дает возможность сэкономить
  • если ответственно подойти к обвязке котла, то можно добиться максимальной эффективности от данного оборудования

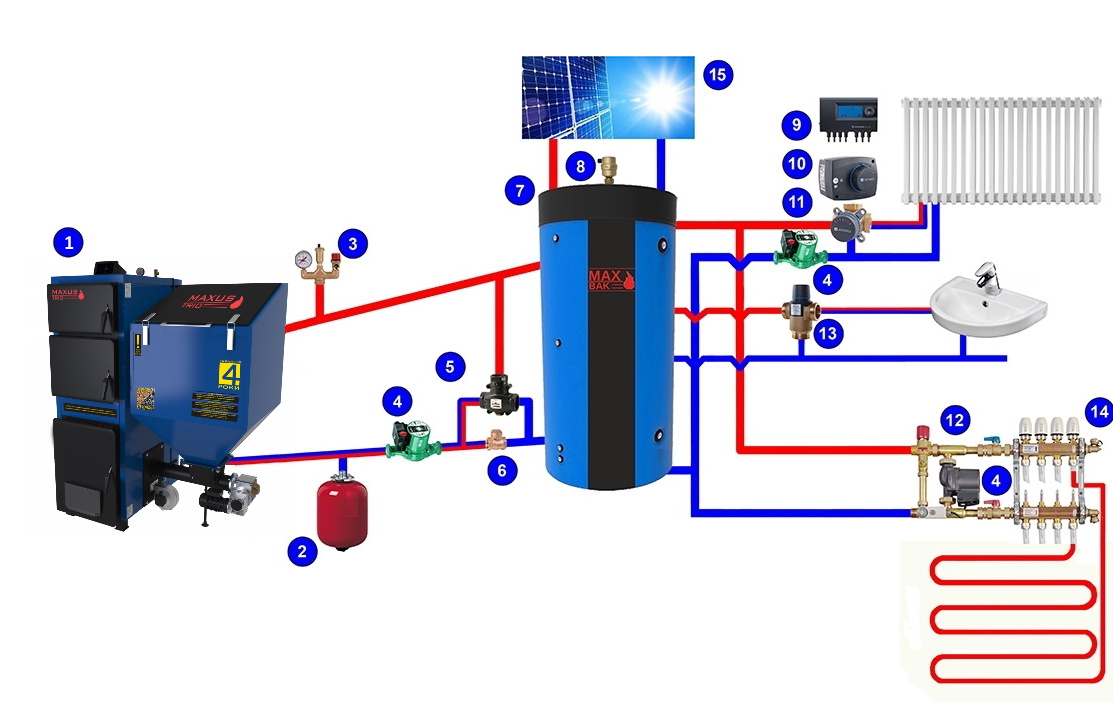

Рисунок №1 Обвязка пеллетного котла с автоматической подачей топлива с буферной емкостью

обвязка пеллетного котла для отопления дома фото

1. Пеллетный котел Maxus TRIO UNI+ 6. Лепестковый клапан 11. Трехходовой клапан
2. Бак расширения 7. Буферная емкость 12. Смесительный узел напольного отопления
3. Группа безопастности 8. Автоматический воздухоотводчикк 13. Смесительный узел ГВС
4. Циркуляционный насос 9. Командо-контроллер 14. Напольная гребенка
5. Термостатический трехходовой клапан 10. Сервопривод 15. Солнечная система
Некоторые монтажники говорят что теплоаккумулятор не нужен для пеллетного котла, Мы как производители пеллетных котлов и буферных емкостей рекомендуем обязательно монтировать данную емкость в систему за счет таких особенностей:

Значительная экономия энергоресурсов до 30%.

Защита от перегрева системы отопления за счет буферного объема теплоносителя.

Подключение нескольких источников тепла одновременно (твердотопливный, газовый, электрический котел, солнечные коллекторы, тепловой насос).
Дает возможность работать котлу на максимальной мощности на постоянной основе, это в свою очередь увеличивает срок эксплуатации котла, уменьшение образования конденсата, а также способствует полному сгоранию топлива, а это снижает количество вредных выбросов, то есть уменьшается период его очистки.

2. Особенности работы пеллетного котла

Отопительное оборудование, которое использует в качестве топлива пеллеты, относительно появилось недавно. Но с момента выхода на рынок, данные котлы сразу, же завоевали признание многих пользователей. Если Вы хотите чтобы, был минимальный человеческий фактор, а также автоматизированная и эффективная робота, тогда рекомендуется покупка именно пеллетного котла.

К особенностям пеллетных котлов стоит отнести:

1. Автономность. Благодаря наличию блока автоматики и системы автоматического включения, также одна загрузка топлива на 1-2 недели.
2. Безопасность. Пеллетные котлы имеют многоуровневую защиту от взрыва котла, а также появления пожара.
3. Эффективность. В среднем коэффициент полезного действия таких котлов составляет от 87 до 97%.
4. Обслуживание. Пеллеты не дорогое топливо, очистка зольника не более одного раза в месяц.
5. Долговечность. Срок эксплуатации пеллетных котлов составляет не менее 25 лет.

Таблица 1. Удельная теплота сгорания различных видов топлива

Вид топлива Еденица измерения ккал кВт МДж
Пеллета из древесины 1 кг 4100 4,7 17,17
Пеллета из соломы 1 кг 3465 4,0 14,51
Пеллета из скорлупы подсолнуха 1 кг 4320 5,0 18,09
Свежесрубленная древесина (W=50...60%) 1 кг 1940 2,2 8,12
Высушенная древесина(W=20%) 1 кг 3400 3,9 14,24
Природный газ м³ 8000 9,3 33,50
Камяной уголь (W=10%) 1 кг 6450 7,5 27,00

Когда Вы узнали все преимущества и особенности котлов на пеллеты, то становится понятно, почему данное оборудование так быстро завоевало популярность в Европе.

Котлы, которые работаю с помощью пеллеты, стоят дороже чем традиционные твердотопливные котлы. Далеко не каждый пользователь сможет купить пеллетный котел, горелку, а также дополнительные элементы.

3. Возможные варианты движения теплоносителя

На самом деле существует много схем подключения. Но их всех можно разделить на две основных группы, в зависимости от движения теплоносителя по системе. Поэтому требуемая схема подбирается в зависимости от того, используется в системе естественная или принудительная циркуляция.

3.1 Естественная циркуляция теплоносителя

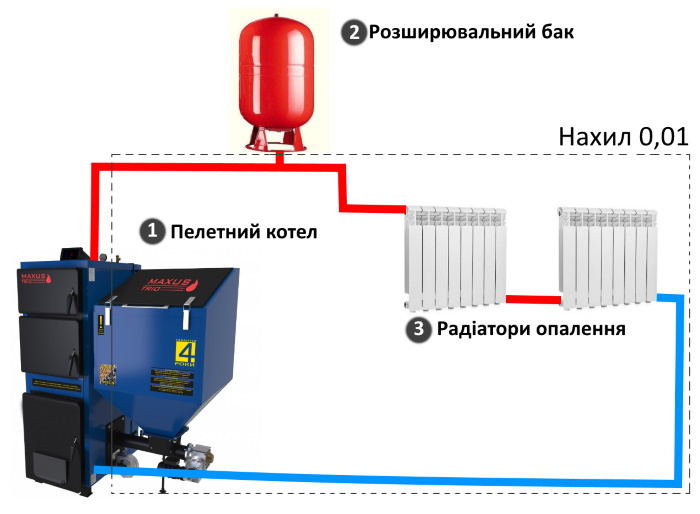

Рисунок №2 Схема подключения пеллетного котла с естественной циркуляцией

естественная циркуляция теплоносителя в системе отопления фото

Наиболее простым и недорогим решением – является обвязка котла, когда теплоноситель будет двигаться по системе с помощью законов физики.
Особенность системы отопления с естественной циркуляцией теплоносителя заключается в отсутствии циркуляционного насоса. В этом случае движение теплоносителя в системе отопления происходит так: более холодный теплоноситель выталкивает более горячий и менее плотный.

Особенности подключения по естественной циркуляции:

  • низкую стоимость монтажа
  • дешевизна обслуживания
  • простота установки
  • возможность оперативно восстановить работу системы в случае обнаружения поломки
Схема с естественной циркуляцией имеет также и недостатки. Применять данную схему можно только в одноконтурной системе отопления, а также она буде эффективна только в небольших домах.

3.2 Система отопления с принудительной циркуляцией теплоносителя

Эти схемы подключения пользуются наиболее большим спросом, потому что в них используется циркуляционный насос. Данная схема отличается удобством, универсальностью, эффективностью, а также практичностью. Такая схема применяется в больших и малых жилых домах, производственных помещениях, и других объектах. Но даже, несмотря на уникальные преимущества, схема с принудительной циркуляцией имеет некоторые минусы.

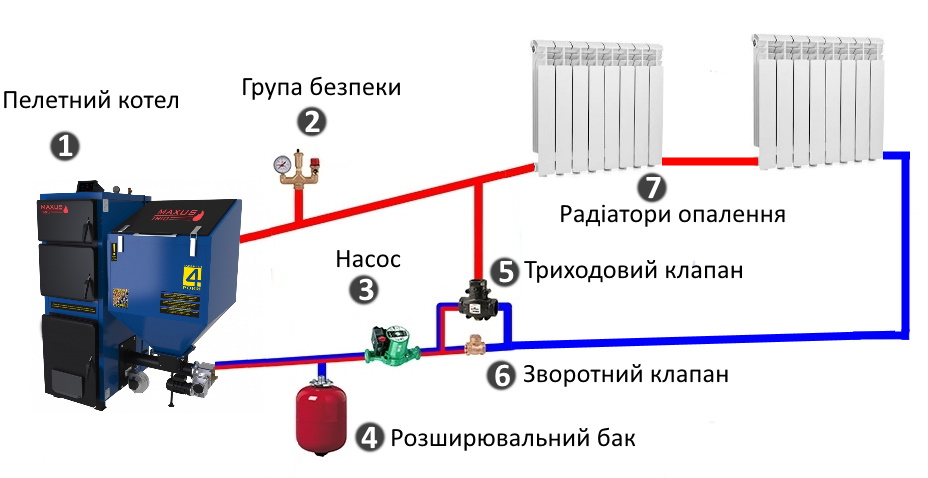

Рисунок №3 Схема подключения котла на пеллеты с принудительной циркуляцией

принудительная циркуляция теплоносителя в системе отопления фото

  • сложность реализации – схема состоит из большого количества элементов, что значительно затрудняет ее реализацию
  • необходимость балансировки – все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга
  • зависимость от наличия электроэнергии – циркуляционные насосы и автоматика котла будет работать только при условии подачи напряжения
Несмотря на данные минусы, при правильном подключении эта система будет работать правильно и эффективно долгое время.

При подключении котла с двумя или более отопительными контурами рекомендуется использовать схему подключения с принудительной циркуляцией теплоносителя. Однако в данном случае основным фактором производительности системы является мощность котла. Будьте бдительны, если мощности не будет достаточно, котел не сможет нагреть достаточное количество теплоносителя для отопительных контуров в системе отопления.

4. Этапы процесса подключения. Выбор оборудования и необходимых элементов

Приступая к обвязке пеллетного котла, требуется в первую очередь правильно подобрать необходимые элементы и дополнительное оборудование. Покупать рекомендуется исключительно качественные и оригинальные элементы от надежных производителей. На данном оборудовании экономить не стоит, потому, что это может привести к частым поломкам и не гарантируют качественную и эффективную работу системы отопления.

Для качественной и эффективной работы системы отопления требуются такие необходимые элементы.
1. Циркуляционный насос. Он выполняет функцию обеспечения бесперебойного потока теплоносителя по системе отопления.
2. Группы безопасности. Этот элементы предназначены для удаления избыточного давления, а также удаление воздуха из системы отопления.
3. Расширительный бак. В нем накапливаются излишки теплового носителя, который в дальнейшем отводится в канализацию.
4. Трехходовой клапан. Защищает котел от низкой температуры, которая возвращается из системы отопления в котел, минимальная рекомендуемая температура обратки должна составлять 55°С.
5. Буферная емкость. Выполняет функцию гидравлической стрелки (уравнивает колебания давления), а также дает возможность подключить несколько источников тепла, и работать для нагрева горячего водоснабжения.
Также для отопления частного дома требуются радиаторы отопления. Они могут быть алюминиевыми, стальными, биметаллическими, и чугунными. На данное время существует много моделей, которые идеально вписываются в Ваш интерьер.

4.1 Обвязка пеллетного котла

Обвязку пеллетного котла с автоматической подачей топлива лучше всего доверить специалистам-монтажникам, которые имеют огромный опыт при монтаже пеллетных котлов с автоматической подачей топлива. Также очень важно следовать рекомендациям производителя и прочитать технический паспорт котла.

В первую очередь устанавливают пеллетный котел, затем присоединяются комплектующие:
1. Выбор помещения для расположения котла. Для данного этапа требуется ознакомиться с прилагаемой инструкцией, которую надает производитель. В данном техническом паспорте есть вся полезная информация по рекомендациям к обустройству помещения.
2. Присоединение горелки, которую требуется купить вместе с котлом, подобрав нужный тип.
3. Монтаж бункера для топлива. От его размеров зависит площадь котельного помещения.
4. Подключение шнэкового подавателя. Он предназначен для подачи топлива в камеру сгорания котла.
5. Подключение контроллера. Очень важный элемент, он необходим для обеспечения правильной, эффективной, а также бесперебойной, автоматической работы пеллетного котла.

Мы как компания производителя твердотопливных котлов рекомендуем купить пеллетный котел, в котором уже установлена горелка, и бункер для топлива. Так как покупать все элементы по отдельности будет значительно дороже и требуется больше времени на установку элементов. Остается только правильно настроить автоматику, для эффективной и бесперебойной работы оборудования.

Чтобы эксплуатация пеллетного котла была максимально безопасной необходимо обеспечить:
  • своевременную подачу холодной воды в котел
  • во время работы все двери, люки, заливные патрубки отопительной системы должны быть закрытыми
  • использовать только один вид пеллеты во время отопительного сезона (если будет замена топлива, тогда необходимо менять настройки автоматики, так как каждая пеллета имеет различную калорийность)
  • добавить еще один дополнительный аварийный контур
Когда учесть все нюансы при подключении данного оборудования и сделать все правильно, тогда можно создать саморегулирующую, правильную и практически независимую от человеческого фактора систему отопления. Но на это придется, потратит немного больше времени, а также денежных средств.

4.2 Правила монтажа дымохода

Эффективность работы пеллетного автоматического котла во многом зависит от того, насколько хорошая тяга. Когда, отлично спроектирована дымоходная система, то она обеспечит, отличный воздухоотвод при любой температуре и силе ветра.

Первое на что требуется обратить внимание – это диаметр дымохода, он должен быть такого же размера как диаметр выходного отверстия на котле. Также необходимо установить тройник с конденсатоотводом для чистки дымохода.

Лучше всего использовать сэндвич дымоходы, которые качественно утеплены и оснащены люками для очистки от сажи. Нужно помнить что котлам, которые работают на пеллетах требуется оптимальная тяга, не малая и не слишком большая, важно внимательно следить за тягой в процессе эксплуатации пеллетного котла.

4.3 Подключение и настройка оборудования

После того как схема обвязки была реализована и установлен пеллетный котел, пора приступать к его настройке и подключению. Отопительное устройство присоединяется ко всем коммуникациям: системе отопления, а также водопровода.

Современные модели пеллетных автоматических котлов оснащены горелками, которые работают от электричества. Нужно проверить требуется оборудованию подача тока.

К подключению, а также настройке оборудования нужно подходить максимально ответственно и не нужно надеяться на заводские настройки. Всем этим нужно заниматься на первом запуске пеллетного котла, при этом надо учитывать тягу дымохода, состояние топлива, и мощность устройства.

Неправильная настройка приведет к возникновению разных проблем, например: низкая эффективность котла, большой расход пеллеты, и другие неполадки.

Поэтому производители многих моделей пеллетных котлов рекомендуют, чтобы все этапы монтажа проводились специалистами монтажниками из специализированных компаний, которые имеют допуск на проведения данного типа работ.

5. Проблемы и ошибки

Низкий КПД и поломки отопительного оборудования – это признак ошибок, которые допустили при обвязке пеллетного котла.

1. Чаще всего проблемы возникают из-за недостаточно нагретого теплоносителя. В результате чего это приводит к появлению большого количества шлака и нагара.

2. Некорректная регулировка или отсутствие защиты от закипания воды. Это одна из наиболее распространенных проблем. Из-за этого теплоноситель чрезмерно нагревается, что отрицательно сказывается на отопительных устройствах.

3. Если система отопления не отличается высокой эффективностью, то требуется обратить внимание на качество герметизации. Для этого необходимо, проверить, надежно ли изолирован котел и остальные конструктивные элементы системы.

Таблица 2. Расход видов топлива на сезон*

Вид топлива Единица измерения Дом 60 кв.м Дом 100 кв.м Дом 150 кв.м Дом 200 кв.м
Пеллеты кг 2380 3970 5960 7950
Дрова скл.м³ 8 13 20 27
Газ куб.м 1309 2181 3271 4362
Уголь ДГ кг 2150 3580 4370 7170
Уголь антрацит кг 1780 2970 4455 5940

Таблица 3. Стоимость топлива за весь отопительный сезон y.e*

Вид топлива Единица измерения Дом 60 кв.м Дом 100 кв.м Дом 150 кв.м Дом 200 кв.м
Пеллеты грн 4264 7124 11466 14248
Дрова грн 4706 7644 11752 15860
Газ грн 7566 12584 18876 25168
Уголь ДГ грн 8112 13520 16484 27066
Уголь антрацит грн 9698 16198 24284 32370

*Цены топлива указанны на время написания статьи

Котлы на пеллеты зарекомендовали себя как эффективное и удобное в обслуживании оборудование с минимальным человеческим фактором. Но чтобы система отопления раскрыла все свои особенности, а ее работа была бесперебойной, нужно со всей ответственностью подойти к выбору элементов отопительного оборудования, а также правильно и качественно создать схему обвязки.

Рекомендуем посмотреть пеллетные котлы от производителя
