Различные типы и системы соединения труб для отопления

Для того чтобы произвести соединение труб отопления используются различные методы и материалы. Способ соединения этих отопительных элементов между собой напрямую зависит от того, из какого сырья были изготовлены такие трубы. Наиболее часто применяемыми для монтажа трубопроводов являются трубы из это, стали металлопластика и меди.

В данной статье мы расскажем о том, какие методы чаще всего применяются монтажниками при установке перечисленных выше типов отопительных элементов.

подключение труб для отопления фото

Методы стыковки труб из полипропилена

Если стоит задача обустроить отопление пластиковыми трубами малого диаметра ( до 63 мм), на практике способов соединения таких труб существует два:
  • раструбное сварка - в данном случае один предварительно расширенный конец трубы помещают в другой
  • муфтовая сварка-здесь концы двух элементов соединяются между собой с помощью муфты

В случае стыковки труб с большим диаметром (от 63 мм) прибегают к использованию стыковочного сварки. Этот метод монтажа не требует дополнительных соединяющих элементов, сохраняя отличную степень фиксации труб. Также можно применять и подходящие по размеру фитинги (муфтовое сварки). При наличии труб с диаметром 40 мм удобнее применять ручной сварки, а вот элементы большего размера принято стыковать с помощью специального аппарата, который предварительно осуществляет размещение.

Непосредственно перед началом монтажа отопительной системы стоит еще раз тщательно продумать весь процесс сборки трубопровода. Это позволит избежать в момент работы нежелательных нюансов, которые влияют на итоговую качество сборки отопительной системы.

присоединение пропиленовых труб для отопления фото

Здесь мы обозначим основные нюансы того, как следует проводить соединение полипропиленовых труб отопления:

  • оптимальное время нагрева паяльного аппарата 5 секунд
  • рекомендуемая температура плавления полипропилена 270 ° С. данного параметра можно добиться с помощью специального тумблера, установленного на сварочном аппарате
  • следует отметить, что технология стыковки труб системы отопления будет меняться в зависимости от места и времени года
  • в случае стыковки труб большего диаметра время расплавления материала также несколько увеличится
  • рекомендуемое время фиксации элементов большого диаметра между собой после их нагрева составляет от 30 секунд и более

Далее необходимо подробно рассмотреть, собственно, технологию пайки труб из полипропилена:

  • после достижения необходимой температуры, на насадки паяльника для полипропиленовых труб – для наружного и внутреннего размера поперечного сечения труб – одновременно надевают и разогревают стыковочные детали (муфта, труба)
  • в момент нагревательного процесса на отопительных элементах формируются "отбортовки"
  • по итогам нагревательного процесса с насадок снимаются обе части и стыкуются между собой путем равномерного несильного нажатия на них с обеих сторон в сторону друг друга и фиксации в таком положении. Любые вращения и лишние движения во время соединения элементов недопустимы, так как это может нарушить вышел шов
  • соединенные элементы следует удерживать в течение 30 секунд для более надежного сцепления частей отопительной системы. Необходимо добавить, что бортик должен быть равным по всей длине соединения
После полного охлаждения соединены детали готовы к использованию.

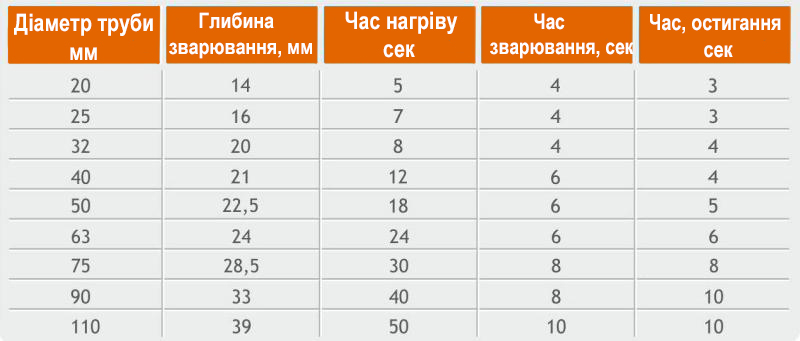

Параметры сварочного процесса

 параметры сварочного процесса труб для отопления фото

Пути стыковки труб из металлопластика и PEX-труб

Металлопластиковые элементи PEX-трубы часто состыковывают с помощью одного и того же метода. Здесь мы подробно опишем технологию монтажа теплопровода из вышеупомянутых материалов.
Соединение металлопластиковых труб производится двумя способами:

  • с применением компрессионных фитингов
  • с применением пресс-фитингов (опрессовка труб отопления)

стыковка труб компрессионными фитингами

данный вид фитингов более удобен в работе. Компрессионные фитинги могут быть использованы и для сборки систем водоснабжения холодного типа. Монтаж трубопровода, проводящего горячую воду, также осуществляется монтажниками с помощью упомянутых фитингов.

При составлении вышеназванных трубопроводов необходимость в специальном оборудовании для сшивания металлопластика и полипропилена отпадает. Для того чтобы соединить между собой части труб потребуются лишь пара гаечных ключей и ножницы-секатор.

Соединение элементов отопления проводится согласно следующему алгоритму действий:

  • сначала на конец трубы со стороны стыковки помещается обжимная гайка
  • далее за гайкой следует надеть кольцо разрезного типа, при этом край кольца необходимо разместить на расстоянии 1 мм относительно среза трубы
  • затем труба насаживается до упора и закрепляется на штуцере фитинга. При этом снятие фаски с трубы не требуется
  • обжимную гайку устанавливают с помощью гаечных ключей

части компрессионного фитинга и порядок сборки фото

При зажатии гайки прилагать лишние усилия не рекомендуется, так как высока вероятность прорезки трубы.

Стыковка труб с применением пресс-фитингов

Фитинги прессового типа для металлопластиковых труб, а также сшитого полипропилена дают возможность надежно соединять части отопительной системы. К сожалению, такая конструкция в дальнейшем не сможет быть разъединена. Для выполнения монтажа таким способом требуется применение специального пресс-инструмента.

Для того чтобы соединить названные ранее элементы отопления при помощи фитингов, следует придерживаться следующей инструкции:

  • на конец трубы необходимо надеть гильзу зажимного резьбового типа
  • затем в трубу до упора помещается расширитель с нужным поперечным сечением
  • рукоятки расширителя не спеша соединяют между собой и фиксируют в таком положении на непродолжительное время
  • штуцер фитинга вставляется в трубу. Благодаря своему уникальному молекулярному составу, трубы подвергнуться усадке, что поможет плотно зафиксировать фитинг с трубой
  • трубу с помощью ручного или гидравлического пресса надежно запрессовывают на фитинге

обжим труб с помощью инструмента фото

Монтаж стальных труб

Трубы из стали можно состыковать между собой следующими методами:

  • резьбовой
  • сварочный
  • муфтовый
  • фланцевый

Соединение резьбовым методом

В данном случае резьбовое соединение труб отопления рекомендуется применять на тех местах теплопровода, где можно проконтролировать надежность стыковки труб для облегчения дальнейшего ремонта отопительной системы. В большинстве случаев на трубах резьба делается с помощью специальных инструментов.

нарезка трубы для отопительных труб фото

Сварочное соединение отопительных труб из стали

При монтаже трубопровода стальные трубы чаще всего стыкуют с помощью электросварочного аппарата. В данном случае названный процесс предполагает наличие металлических электродов, которые служат проводниками и выступают в качестве "присадки", соединяющей сварочный шов.

Для того чтобы получить Сварочное соединение надлежащего качества с помощью электросварки, достаточно придерживаться некоторых условий, которые мы перечислим далее:

  • перед самым сварочным процессом необходимо в обязательном порядке очистить от загрязнений, мусора и песка все детали трубопровода
  • при необходимости постараться привести в исходное положение деформированные концы элементов или равномерно обрезать концы труб
  • в случае дуговой сварки, наружные и внутренние поверхности трубы на месте стыков следует зачистить на 10 мм в ширину
  • каждый законченный слой перед наложением последующего следует очистить от шлаковых образований
В большинстве случаев первичный сварочный слой создается путем наплавки ступенчатого характера. Далее идут сплошные слои. При стыковке элементов отопления делается разбивка на участки ступенчатой наплавки с последующим соединением через один полученных участков. После-оставшихся мест трубы.

сварка отопительных труб фото

Нанесения первичного сварочного слоя требует особого внимания. В данном случае каждая кромка здесь должна быть полностью расплавлена. Если же был выявлен брак, операцию рекомендуется провести повторно, предварительно забрав испорченный участок.

Для наложения на первичный слой сварки последующих швов трубу следует равномерно и медленно возвращать. Второй и третий слои рекомендуется начинать, смещаясь, каждый раз примерно на 15-30 мм от предыдущего. Последний шов должен получиться ровным и плавно переходящим во внешнюю основу отопительного элемента.

Необходимо добавить, что толщина трубы определяет размер сварных слоев. Так, для сварки элементов, имеющих размер поперечного сечения до 6 мм, используется два слоя. Для трубы размером 6-12 мм-три слоя. Для элементов от 12 мм необходимо четыре слоя сварки.

Сварка элементов отопления необходимо выполнять в непрерывном темпе.

Соединение с помощью муфты

герметичное и надежное соединение стальных труб муфтовым методом производят при монтаже напорных и безнапорных трубопроводов. Соединение отдельных элементов между собой производится следующим образом:

  • в местах, где будет закреплена муфта, предварительно наносятся метки с помощью маркера
  • на муфту и концы водопроводных элементов наносят герметик для труб отопления
  • внутри муфты фиксируется указанный конец трубы, затем противоположный участок трубы выравнивается по одной оси с первой и на него одевается муфта

муфта для стальных отопительных труб фото

соединение труб из металла с помощью фланцев

стыковка труб с помощью фланцев-один из самых применяемых методов для монтажа отопления. Для этого требуется наличие специальных фитингов, иными словами фланцев, которые имеют резиновую прокладку. Стыковка осуществляется по следующему принципу:

  • на участке соединения конец трубы необходимо аккуратно обрезать, чтобы он был гладким и строго перпендикулярным. Наличие фаски на торце трубы необязательно
  • на полученном срезе закрепляется фланец
  • затем устанавливается резиновая прокладка, которая должна выступать за линию среза примерно на 10 см
  • на прокладку снова надевается фланец, в свою очередь его соединяют с соответствующим фланцем, который предварительно был зафиксирован на противоположном элементе отопительной системы
  • закручивая соединительные болты на фланцах, их настоятельно не рекомендуется перетягивать

фланец для металлических отопительных труб фото

Варианты стыковки труб из меди

При сборке отопления применяют различные методы монтажа. Так, стыковка медных труб производится разборным и неразборным методом. В первом случае используются фланцы, резьбовые крепления, фитинги, фиксируются автоматически. При конструировании неразборной системы отопления прибегают к помощи прессования, пайки и сварки.

Сварочное стыковки

Давайте разберем процесс сварочного соединения медных труб. Такой прием стыковки применяется к трубам с диаметром от 108 мм.. Толщина стенок отопительного материала должна составлять не менее 1,5 мм. производить сварочные работы, в данном случае, необходимо только в стык, при этом должная температура должна равняться 1084 градусам. Стоит добавить, что данный вариант установки отопления не рекомендуется проводить своими руками.

На сегодняшний день монтажниками применяется несколько видов сварочных работ:

  • газовая сварка с применением горелок ацетиленокислородного типа
  • сварка с плавящимся электродами выполняется в среде инертных газов-аргона или гелия
  • сварка, при которой используются неплавкие электроды

В большинстве случаев для стыковки элементов из меди используется дуговой метод сварки. Если трубы, которые планируется применять для сборки трубопровода, изготовленные из чистой меди, то здесь необходимо использовать неплавкие вольфрамовые электроды в среде аргона, азота или гелия. При сварке элементов из меди процесс должен проходить быстро. Это предотвратит образование на металлической основе трубы различных окислений.

сварка медных отопительных труб фото

Чтобы придать прочность такому соединению, по завершению стыковочных работ рекомендуется провести дополнительную проковку полученных соединений.

соединение путем развальцовки

Случается, что применение сварочных горелок при монтаже отопительных систем создает некоторые неудобства. В этом случае рекомендуется прибегать к помощи развальцовывание соединений медных труб. Данный метод монтажа получится разъемным, что сыграет положительную роль в случае вынужденной сборки отопления.

Операция такого рода потребует обязательного наличия приспособления для развальцовывание. О том, как соединить трубы отопления путем развальцовки, мы постараемся подробно расписать далее:

  • для начала зачищается наконечник трубы для того, чтобы удалить с ее поверхности шлам и заусенцы, образовавшиеся при распиле материала
  • на трубе фиксируется муфта
  • далее трубу вставляют в зажимное устройство, с помощью которого производится последующая развальцовка
  • затем следует начать зажимать винт инструмента до той поры, пока угол торца трубы не достигнет 45 градусов
  • после того, как область трубы будет готова к соединению, следует подвести к ней муфту и зажать гайки

Прессовочный метод соединения

Кроме всех перечисленных выше методов монтажа труб отопления существует также и прием прессования. Для стыковки медных элементов в этом случае необходимо вставьте до упора подготовленный ранее конец трубы в муфту. После этого потребуется применение гидравлического или ручного пресса, с помощью которого осуществится фиксация труб.

если отопление планируется собрать из толстостенных труб, потребуются пресс-фитинги со специальными обжимными гильзами. Данные элементы дают возможность обжать трубы и фитинги для отопления изнутри, в то время как наружные уплотнители дадут отличную герметичность конструкции.

соединение резьбового типа

К сожалению, медных труб с резьбовыми соединениями на рынке найти невозможно, а поэтому для стыковки частей теплосистемы принято использовать фитинги, которые имеют накидную гайку.

Для стыковки медных труб с трубами из других материалов применяют бронзовые или латунные фитинги с резьбой. Их использование исключает возможность гальванической коррозии. В том случае, если трубы различаются по диаметру, прибегают к помощи специальных расширителей.

учитывая виды применяемых на сегодняшний день уплотнений для отопительных систем из меди, существует два типа резьбовых соединений:

  • уплотнение конического типа ("американка"). Данные элементы рекомендуются для монтажа отопления в условиях высоких температурных показателей
  • соединение плоского типа. Такие материалы предусматривают в своей конструкции уплотнители, изготовленные из различных по цвету полимерных материалов. Прокладки раскрашиваются в разные цвета для обозначения температур, при которых можно работать с такими элементами

схема выполнения соединения медных труб для отопления фото

В данной статье мы рассмотрели методы соединения труб в из наиболее популярных материалов, используемых при создании систем отопления. Если же вы еще не определились с конкретным видом трубопроводе, рекомендуем просмотреть наш ассортимент труб для отопления .
