Расчет мощности водяных тепловентиляторов по площади помещения

С началом осенних холодов вопрос выбора метода нагрева помещения становится особенно актуальным. Мощность, экономичное потребление и безопасность – это три критерия, которые играют важную роль при покупке климатической техники. Всеми этими характеристиками обладают водяные тепловентиляторы – именно о водяные тепловентиляторы мы расскажем Вам в данной статье, а именно о: модели, расчеты, мощности, преимущества и многое другое.

водяные тепловентиляторы Волкано расчет фото

Водяной тепловентилятор – это отопительный прибор, который дает возможность равномерно нагревать воздух в помещении и быстро распределять его во всех плоскостях. Для этого используется трубчатый радиатор и вентилятор. Такая комплектации обеспечивает высокую эффективность системы, поскольку нагретый воздух быстро перемещается благодаря вентилятору, наполняя самые дальние углы помещения.

В результате от электросети питается только вентилятор, а это весьма выгодно в плане экономии средств на оплату счетов за электроэнергию. Горячая вода в процессе обогрева помещения поступает из системы водоснабжения в частости от твердотопливного котла. Поэтому Вы экономите время потраченное на обогрев помещения и уменьшаете расходы на отопление.

Среди многих систем отопления производственных цехов, торговых залов, складов, ангаров такая система отопления выделяется рядом преимуществ:

  • безопасность эксплуатации. Вентилятор оборудован специальным коробом, это гарантирует защиту. Водяные тепловентиляторы соответствуют всем нормам пожаробезопасности
  • мощность легко регулируется. Расположение устройства в помещении определяет эффективность его работы. Для монтажа подберите место, откуда нагретый воздух сможет беспрепятственно распространиться на максимальное расстояние
  • тепло расходуется экономно. Нижние слои воздуха в помещении прогреваются в первую очередь
  • универсальность. Производители предлагают модели как для бытовых так и промышленных целей
  • долговечность. Гарантийный срок в зависимости от модели и производителя составляет до 5 лет

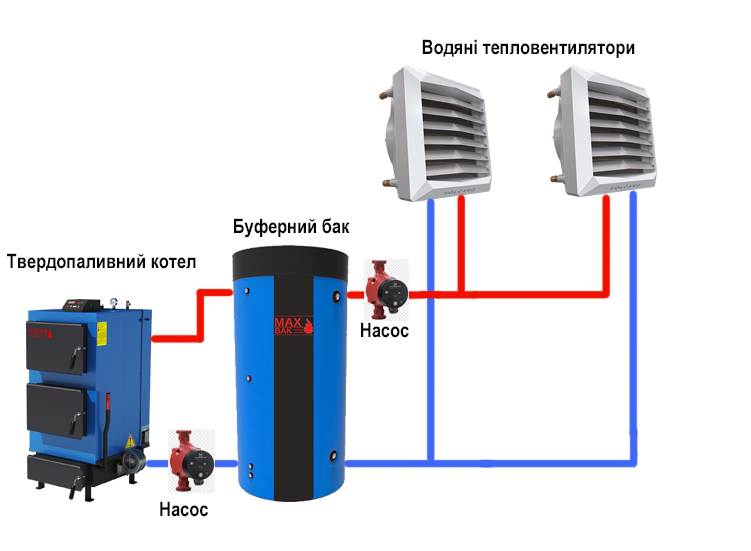

Схема подключения тепловентилятора к системе отопления

схема подключения тепловентилятора к системы отопления фото

Принцип работы

Внутри корпуса водяного тепловентилятора находится теплообменник и вентилятор. Его лопоте образуют воздушный поток, который нагревается от теплообменника, внутри которого циркулирует горячая вода. Таким образом температура воздуха постоянно увеличивается.

Расчет мощности

Чтобы рассчитать оптимальную мощность устройства для нагрева данного помещения, воспользуйтесь такой формулой:S × h/30 = X кВт, где S – площадь, h – высота, X – требуемое значение мощности водяного тепловентилятора.

Пример:

Необходимо обогреть торговый склад площадью 300 кв. м., его высота составляет 6 метров. Считаем: 300 & times; 6/30 = 60 (кВт). Это означает, что нам нужен один водяной тепловентилятор такой мощности или несколько с меньшим значение. Разумеется, это общая формула, которая не очень универсальна. Реальные показатели зависят от нужной температуры, количества дверей, окон и наличием изоляции. Имеет значение начальная температура воздуха на входе в устройство, высота подвеса и температура теплоносителя.

Скорость вентилятора

Чем большая скорость работы вентилятора, тем выше мощность нагрева. Чем больше мощность, тем меньше тепловентиляторов требуется для прогрева помещения. Максимальную скорость вентилятора нужно рассчитывать исходя из высоты размещения отношению к полу.

Назначение тепловентиляторов «Volcano»

водяной обогрев теплиц, автомастерских, складов, мегазинів фото

Высокий спрос на водяные тепловентиляторы заключается в том, что их можно устанавливать практически в любом помещении, они идеально подходят для торговых залов, автосалонов, складских помещений, теплиц, производственных цехов, спортивных сооружений, торговых центров. Экономичность и мощность данного оборудования делает его незаменимым для выше перекисленных помещений.

Отопление ангара или других малых и больших помещений организуются по другому принципу чем нагрев обычных жилых домов. Для прогрева холодного склада используется водяное отопление но вместо обычного радиатора устанавливается тепловенитилятор. Для отопления помещений воздухом используются различные варианты котлов.

Также подобрать необходимое количество тепловентиляторов для Вашей площади помещения можно, если обратиться к менеджерам компании " Svittepla, которые предоставят Вам профессиональную консультацию и подберут правильное количество водяных тепловентиляторов исходя из Ваших данных.

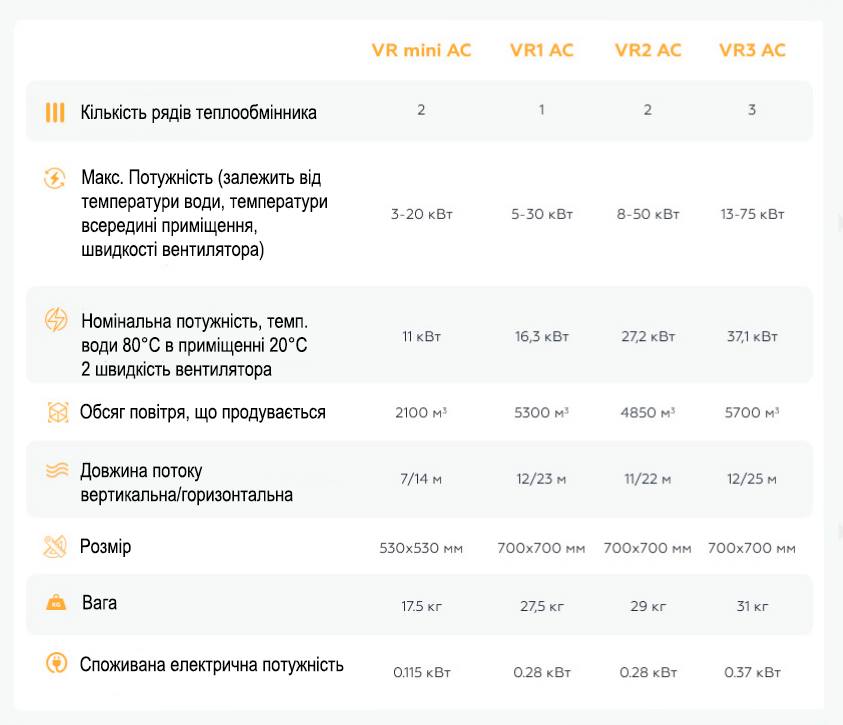

Сравнение моделей тепловентиляторов Volcano между собой

 тепловентиляторы Volcano различия фото

Вся система завершается тепловентиляторами которые питаются от котел через циркуляционные насосы. Количество водяных тепловентиляторов определяется калькулятором необходимой мощности для нагрева, разделенной на мощность одного тепловентилятора, которая зависит от модели устройства и температуры теплоносителя.

Отопление помещений большой и малой площади требует четкого расчета мощности котельного оборудования, что зависит от тепловых потерь помещения. Ниже приведены готовые расчеты рекомендуемой мощности котла, чтобы обогреть помещение конкретной площади с высотой потолка до 6 метров. Рекомендуемая мощность, мощность котла, Количество тепловентиляторов по площади помещения (ангару, складу, торговому помещению):

Таблица подбора водяных тепловентиляторов Volcano к площади помещения

Площадь помещения 100 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
100 кв.м. Мало утепленное помещение 4 400 21 25 VOLCANO VR2 1
100 кв.м. Утепленное помещение 4 400 16 19 VOLCANO VR1 1
100 кв.м. Усиленная теплоизоляция 4 400 13 16 VOLCANO MINI 1

Площа приміщення 200 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
200 кв.м. Мало утепленное помещение 4 800 42 50 VOLCANO VR2 2
200 кв.м. Утепленное помещение 4 800 32 38 VOLCANO VR3 1
200 кв.м. Усиленная теплоизоляция 4 800 26 31 VOLCANO VR1 2

Площа приміщення 300 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
300 кв.м. Мало утепленное помещение 5 1500 78 94 VOLCANO VR3 2
300 кв.м. Утепленное помещение 5 1500 60 72 VOLCANO VR2 2
300 кв.м. Усиленная теплоизоляция 5 1500 48 58 VOLCANO VR1 3

Площа приміщення 400 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
400 кв.м. Мало утепленное помещение 5 2000 104 125 VOLCANO VR2 4
400 кв.м. Утепленное помещение 5 2000 80 96 VOLCANO VR2 3
400 кв.м. Усиленная теплоизоляция 5 2000 64 77 VOLCANO VR1 4

Площа приміщення 500 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
500 кв.м. Мало утепленное помещение 6 3000 156 187 VOLCANO VR3 4
500 кв.м. Утепленное помещение 6 3000 120 144 VOLCANO VR2 4
500 кв.м. Усиленная теплоизоляция 6 3000 96 115 VOLCANO VR2 4

Площа приміщення 600 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
600 кв.м. Мало утепленное помещение 6 3600 187 225 VOLCANO VR3 4
600 кв.м. Утепленное помещение 6 3600 144 173 VOLCANO VR2 5
600 кв.м. Усиленная теплоизоляция 6 3600 115 138 VOLCANO VR2 3

Площа приміщення 700 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
700 кв.м. Мало утепленное помещение 6 4200 218 262 VOLCANO VR3 5
700 кв.м. Утепленное помещение 6 4200 168 202 VOLCANO VR3 4
700 кв.м. Усиленная теплоизоляция 6 4200 134 161 VOLCANO VR2 5

Площа приміщення 800 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
800 кв.м. Мало утепленное помещение 6 4800 250 300 VOLCANO VR3 6
800 кв.м. Утепленное помещение 6 4800 192 230 VOLCANO VR2 7
800 кв.м. Усиленная теплоизоляция 6 4800 154 184 VOLCANO VR2 5

Площа приміщення 1000 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
1000 кв.м. Мало утепленное помещение 6 6000 312 374 VOLCANO VR3 7
1000 кв.м. Утепленное помещение 6 6000 240 288 VOLCANO VR3 6
1000 кв.м. Усиленная теплоизоляция 6 6000 192 230 VOLCANO VR2 7

Площа приміщення 1500 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
1500 кв.м. Мало утепленное помещение 6 9000 468 562 VOLCANO VR3 11
1500 кв.м. Утепленное помещение 6 9000 360 432 VOLCANO VR3 8
1500 кв.м. Усиленная теплоизоляция 6 9000 288 346 VOLCANO VR2 10

Площа приміщення 2000 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
2000 кв.м. Мало утепленное помещение 6 12000 624 749 VOLCANO VR3 14
2000 кв.м. Утепленное помещение 6 12000 480 576 VOLCANO VR3 11
2000 кв.м. Усиленная теплоизоляция 6 12000 384 461 VOLCANO VR3 9

Площа приміщення 3500 м²

Площадь помещения (Большие окна) Высота потолка м Обьем помещения м³ Необходимая мощность отопления кВт Рекомендуемая мощность котла Модель тепловентилятора Количество шт.
3500 кв.м. Мало утепленное помещение 6 21000 1092 1310 VOLCANO VR3 24
3500 кв.м. Утепленное помещение 6 21000 840 1008 VOLCANO VR3 19
3500 кв.м. Усиленная теплоизоляция 6 21000 672 806 VOLCANO VR2 23

Модели тепловентиляторов Volcano отличаются разной мощностью, которая зависит от температуры воды и скорости продува. Номинальная мощность при температуре воды 80° с и средней скорости вентилятора составляет:
  • Volcano MINI – 12,6 кВт
  • Volcano VR1 – 18,1 кВт
  • Volcano VR2 – 30,3 кВт
  • Volcano VR3 – 45,4 кВт
Поделив мощность, нужную для нагрева на мощность тепловентилятора, получаете количество водяных аппаратов, необходимых для вашего помещения. Выбирая менее мощные аппараты, Вы увеличиваете количество и стоимость но обеспечиваете более равномерный нагрев воздуха внутри помещения.
схема подключения тепловентилятора фото
Отопление помещения можно автоматизировать за счет подключения регуляторов температуры в паре с выносными или встроенными датчиками температуры. Методы отопления складских помещений определяют необходимость наличия в системе дополнительного оборудования. Например, если у Вас есть установленный твердотопливный котел, тогда к нему по схеме подключения нужно купить буферный бак (накопительную емкость) для правильной и четкой работы водяных тепловентиляторов.

Размеры водопроводных труб для подключения тепловентиляторов

Количество тепловентиляторов Volcano для подключения 1 2 3 4 5 6 7 8 9 10
Максимальные расходы воды м3/час Volcano Mini 0,9 1,8 2,8 3,7 4,6 5,5 6,4 7,4 8,3 9,2
Диаметр трубы Volcano Mini 3/4 1 1 1/4 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 1 3/4 1 3/4
Максимальные расходы воды м3/час Volcano VR1 1,3 2,7 4 5,3 6,7 8 9,3 10,6 12 13,3
Диаметр трубы Volcano VR1 3/4 1 1 1/4 1 1/2 1 1/2 1 3/4 1 3/4 2 2 2
Максимальные расходы воды м3/час Volcano VR2 2,2 4,4 6,6 8,8 11,1 13,3 15,5 17,7 19,9 22,1
Диаметр трубы Volcano VR2 1 1 1/4 1 1/2 1 3/4 2 2 2 2 1/4 2 1/2 2 1/2
Максимальные расходы воды м3/час Volcano VR3 3,3 6,6 9,9 13,2 16,6 19,9 23,2 26,5 29,8 33,1
Диаметр трубы Volcano VR3 1 1 1/2 1 3/4 2 2 1/4 2 1/2 2 1/2 2 3/4 3 3

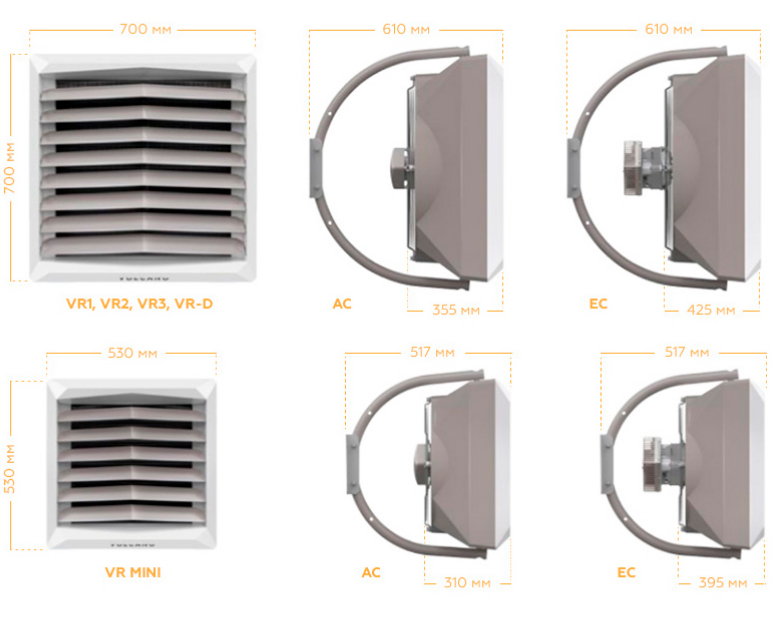

Габаритные размеры водяных тепловентиляторов Volcano

размеры водяных тепловентиляторов Volcano фото

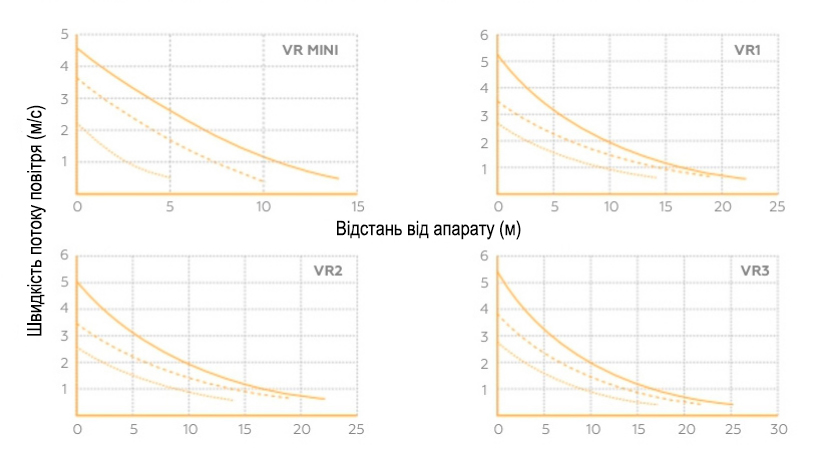

График зависимости скорости потока воздуха от расстояния

график потока тепловентиляторів Volcano фото

Монтаж тепловентиляторов Volcano

Максимальная дальность потока воздуха в вертикальном направлении составляет 8-15 метров, в зависимости от типурозміру воздушного отопительного аппарата. Максимальная дальность в горизонтальном направлении составляет 14-25 метров.

Настенный монтаж

настенный монтаж тепловентиляторов фото

Потолочный монтаж

потолочный монтаж водяних тепловентиляторов фото

Групповой монтаж

Для правильного и равномерного распространение теплого воздуха рекомендуемое расстояние между тепловентиляторами модели VR1, VR2, VR3 составляет 6-12 метров, для тепловентилятора модели VR Mini составляет от 3 до 7 метров.
групповой монтаж водяных тепловентиляторов Volcano фото
Несоблюдение при монтаже минимального расстояния 0,4 метра от стены или потолка может вызвать не корректную работу тепловентилятора, а также повышенный шум или повреждение самого вентилятора.

Видео схемы подключения тепловентилятора Volcano AC до трех-скоростного регулятора Wing/Volcano

Электрические схемы подключения тепловентилятора Volcano представлены в этом PDF - файле.

Также для правильного обогрева помещений читайте статью на тему "Воздушное отопление помещений водяными тепловентиляторами".

Вывод

Водяной тепловентилятор Волкано – это мощный, безопасный и эффективный устройство для нагрева помещений разной площади с экономичным использованием электроэнергии. Принцип работы устройства заключается в нагревании воздуха по всей площади помещения. Происходит это посредство образования горячего воздушного потока лопостями вентилятора. Воздушный поток в свою очередь нагревается благодаря теплообменнику с циркулирующей водой внутри.

При выборе водяного тепловентилятора можно руководствоваться общей формулой или таблицей, которые указаны выше в данной статье. Так Вы определите необходимую мощность устройства. Позвоните к менеджерам нашего интернет-магазина и они с большой точностью рассчитают правильный количество и расположение водяных тепловентиляторов, чтобы Вы обошлись как можно меньше бюджетом на покупку оборудования и на оплату электроэнергии.

Рекомендуем просмотреть водяные тепловентиляторы
