Погодозависимая автоматика отопления, контроллеры для твердотопливных котлов

Содержание

1. Методика управления системой отопления погодозависимой автоматикой

2. Характеристики автоматических систем управления отопительной системой

3. Устройство контроллера системы отопления

4. Типы управляющих устройств

5. Управление с удаленных устройств

6. Сравнение погодозависимых контроллеров

7. Завершение

В последние годы все большее распространение получает такой процесс как автоматизация системы отопления жилых домов. Специализированные издания все чаще опубликовывают статьи о погодозависимую автоматику для систем отопления тай в целом количество обзоров на данную тему произвольно много. Этот вопрос требует детального рассмотрения поскольку возможности управления температурой достаточно велики и к этому вопросу необходимо подходить обдуманно.

погодозависимая автоматика для отопления фото

1. Методика управления системой отопления погодозависимой автоматикой

Тепловая автоматика (контроллер котла)

Самый распространенный метод контроля температуры называется «прямым влиянием» то Есть для изменения микроклимата в доме необходимо пойти в котельное помещение и собственными руками изменить показатели температуры вашего отопительного оборудования (твердотопливного котла, теплогенератора, пеллетного котла, электрического котла и другого устройства). Таким образом достигается максимальный контроль за уровнем температуры в помещении. Этот подход очень эффективен но достаточно неудобен поскольку для управления теплом нужно каждый раз применять усилия.

В качестве альтернативы используется автоматизированный узел управления системой отопления. При его использовании автоматики для контроля температуры достаточно один раз указать необходимый уровень тепла или задать соответствующий режим, который будет поддерживать температуру все время. Большинство таких устройств в случае необходимости могут самостоятельно выровнять температуру в зависимости от конкретных условий. Современные отопительные котлы по умолчанию оснащены автоматикой управления температуры.

Такая система может значительно облегчить жизнь, поскольку при однократном воздействии контроля температуры будет осуществляться автоматически. При желании можно даже выставить отдельные показатели для каждого отапливаемого помещения, или же разделить тепло равномерно. К тому же, регулирования интенсивности отопления дает возможность сэкономить на топливе, например уменьшая температуру, когда хозяев нет в доме.

погодозависимая автоматика для отопления дома фото

2. Характеристики автоматических систем управления отопительной системы

На данный момент на рынке пред’явленный широкий ассортимент отопительной автоматики. Несмотря на различия в конструкции и функционале, ко всей автоматике предъявляются одни и те же требования, выполнение которых является обязательным.

Первым и самым важным требованием является надежный и эффективный обратная связь, который достигается за счет наличия высокочувствительных термодатчиков. При работе автоматики для котельной минимальные перепады температуры все же будут появляться, а задача датчиков – не допустить заметного перепада температур.

Автоматика для систем отопления также должна обеспечивать экономию энергоресурсов, в чем также самым непосредственным образом участвуют термодатчики: чем лучше они отрегулированы тем реже будет работать Ваш отопительный устройство, а это уже прямая экономия.

Кроме этого, важным параметром при выборе автоматики для отопления является понятный и приятный интерфейс, который дает возможность осуществлять регулирование без каких-либо усилий и знаний. За такую простоту нужно заплатить, поскольку даже самая простая модель автоматики, прячет под собой тяжелый контроллер для системы отопления. Надежность этих устройств очень высокая но и стоимость соответствует высокому качеству.

погодозависимая автоматика для удаленного управления фото

Все устройства должны быть безопасными и надежными – это обязательно’обязательное условие. Монтаж и настройка таких систем обычно выполняется квалифицированными специалистами, также есть модели, которые можно монтировать самостоятельно но наша компания этого НЕ РЕКОМЕНДУЕТ!

3. Устройства контроллера системы отопления

Потребители и ганератори

Очень важно понимать, зачем вообще требуется автоматика для отопления частного дома и как она работает. Автоматика может работать как с потребителями так и с генераторами. До потребителей этом случае относятся отопительные устройства (радиаторы отопления, теплые полы и другие). Для контроля теплоотдачи потребителей используются отдельные управляющие элементы которые и осуществляют регулировку тепла. В этих управляющих элементов могут относиться циркуляционные насосы краны и смесители. Важный нюанс при уменьшении количества потребителей на контуре, точность регулирования повышается.

схема подключения погодозависимой автоматики фото

Тепловым генератором в системе обычно является отопительный котел. Автоматика для котла отопления может работать в две стороны, увеличивая или уменьшая температуру, что позволяет осуществлять контроль температуры теплоносителя в трубопроводе. Если задать системе программу один раз, то она будет выполняться все время, без необходимости постоянного надзора.

4. Типы управляющих устройств

Для обеспечения контроля за температурным режимом отопительного котла или потребителя применяется один и этот же устройство, оснащенный термодатчиком. Эти устройства делятся на три категории, которые могут работать как наедине так и в связи:< / div>

Термостат. Это устройство, которое является самым простым регулировочным устройством в системе отопления. Будучи расположенным в помещении, он отслеживает изменение температуры воздуха. Когда необходимо достичь температуры, термостат дает сигнал на котел или головку радиатора в следствие чего происходит остановки нагрева теплоносителя или блокируется подача теплоносителя в отопительные устройства.

термостат для управления температурой в помещении фото

Регулятор температуры теплоносителя. Такое устройство может работать самостоятельно или термостатом. Конструкция работает за счет термодатчиков, которые установке внутри отопительного контура. Они постоянно отслеживают изменения температуры в системе и передают эти данные управляющему модулю, который руководит смесительным клапаном данного контура. При необходимости повышения температуры регулятор температуры может с помощью клапана выполнить данное задание.

регулятор температуры теплоносителя для отопления фото

Погодозависимая автоматика системы отопления. Такие погодозависимое контроллеры можно отнести к самых тяжелых и эффективных, поскольку такой системе приходится работать не только с контуром отопления, но с окружающей средой, за счет этого обеспечивается наиболее точный и рациональный контроль температуры.

погодозависимая автоматика дома фото

В базовую конструкцию погодозависимой автоматики входит внешний термометр, тепловой регулятор контура и термостат, который расположен в помещении. Несмотря на высокую стоимость, такая система считается наиболее востребованной, поскольку она способна обеспечить максимальный комфорт, который только можно «выжать» по отоплению. Погодозависимая автоматика систем отопления использует тяжелые программные комплексы, которые позволяют обеспечить максимальную эффективность.

Для расчетов данные системы используют внешнюю температуру, на основе которой погодозависимый контроллер системы отопления выносит решение о повышение или понижение температуры теплоносителя. Экономичность обеспечивается за счет грамотного и сбалансированного использования топлива.

Управления погодозависимой автоматикой можно осуществлять как с собственного контролера так и дистанционно установив определенное приложение на смартфон или планшет. В таком случае регулировать температуру в доме можно даже когда Вы находитесь в удаленном месте.

5. Управление с удаленных устройств

Современные устройства, которые оснащены выходом в интернет (смартфоны, планшеты, ноутбуки и другие) или просто, которые используют мобильную связь, дают возможность реализовать многие идеи, которые еще в недавнем прошлом, воспринимались как фантастические. Например, посмотрите на возможности дистанционного управления через интернет отопительным котлом, циркуляционными насосами и другим отопительным оборудованием. На нашем сайте представлены различные виды автоматики, которая способна управлять отопительным оборудованием через интернет. Данные контроллеры значительно повысят комфортность проживания, а также дают возможность сэкономить не малые средства на отопление.

 система отопления с удаленным управлением фото

Зачем нужно управлять системой отопления на расстоянии

На сегодняшний день существуют современные автоматизированные системы, которые дают возможность дистанционно контролировать и управление автономным отоплением избавляя Вас от переживаний по поводу избыточных расходов или работоспособность системы отопления, повышая тем самым уровень комфорта проживания в Вашем доме. Для управления системой отопления Вам необходимо иметь под рукой мобильный телефон или смартфон с доступом к сети интернет.

Давайте начнем сразу с примеров. Если вы не постоянно живете зимой в своем частном доме, даче или коттедже, а также частенько едете куда-нибудь, это понятны ваши переживания: все ли в порядке с отоплением, не вернетесь ли вы в холодный дом, не замерзла ли система, сколько используется топлива и т.д.

удаленное управление системой отопления через телефон фото

Преимущества использования систем дистанционного управления отоплением

  • образуется дополнительный комфорт
  • экономия затрат на отопление (50%), за счет работы котла в экономичном режиме в случае Вашего отсутствия
  • увеличение срока действия оборудования, которое обеспечивается его работой при уменьшенных нагрузках
  • для инженерных систем тенденциями развития являются соединения их в одну сеть, которая дает возможность уменьшить общие затраты на содержание дома

6. Сравнение различных видов погодозависимых контроллеров

Как мы уже знаем погодоалежних контроллеров на рынке есть довольно много, но не все они качественные и эффективные. В данном разделе Мы рассмотрим наиболее усовершенствованные и наиболее эффективные контроллеры, а также их функции.

Погодозависимая автоматика Euroster UNI3

функции погодозависимой автоматики UNI3 фото

Автоматика Euroster UNI3 универсальный погодозависимый командо-контроллер для управления тремя независимыми контурами смесительными клапанами в различных вариациях. Дополнительно можно подключить к 2-м источникам тепла. Полный контроль и управление в зависимости от температуры внешней погоды.

Функции автоматики Euroster UNI3

  • управление двумя контурами Ц. А. со смесительными клапанами (напр. радиаторное отопление и теплый пол)
  • управление зарядным насосом бойлера ГВС, с возможностью включения приоритета
  • временное или температурное управление контуром циркуляции ГВС
  • независимая настройка температуры и кривой погодозависимого регулирования для каждого контура Ц. О.
  • независимое управление каждым контуром Ц. А. с помощью комнатного регулятора и недельного графика
  • переключение отопительного сезона Лето / Зима
  • управление контуром ГВС согласно графику работы
  • возможность исключения управления смесителем контуров Ц. А.
  • функция дезинфекции контуров ГВС
  • выход для управления газовым котлом или другим отопительным устройством
  • тревожный выход
  • реестр опасных и аварийных ситуаций
  • возможность тестового включения выходов
  • защита от перегрева
  • защита от замерзания
  • широкий выбор языкового меню
  • взаимодействие с распределителями «теплого пола»
  • система Анти-Стоп-защита насосов и клапанов от закисания

погодозависимый контроллер Euroster UNI3 фото

Погодозависимая автоматика от производителя Euroster UNI3 и UNI2 предназначена для использования в частных зданиях и имеет соотношение цена/качество.

Погодозависимая автоматика Tech I-3

Автоматика от производителя Tech I-3 позволяет одновременное подключение нескольких источников тепла (три смесительных клапана и два дополнительных клапана) и несколько комнатных регуляторов (так что Вы можете запрограммировать разные уровни температуры в разных комнатах). Кроме того, контроллеры для игсталяции Tech делают возможным подключение других функций - таких, как освещение или орошение газона. Все регуляторы Tech оснащены удобным большим LCD сенсорным экраном и имеют разъем USB.

Функции автоматики Tech I-3

функции погодозависимой автоматики Tech I-3 фото

  • плавное управление тремя смесительными клапанами
  • управление насосом ГВС
  • контроль температуры обратной подачи
  • погодо-зависимое управление
  • программирование в неделю
  • независимый аналоговый выход 0-10 VDC (например для управления газовым котлом)
  • два конфигурируемых выхода без напряжения
  • два конфигурируемых выхода с напряжением
  • работа с тремя регуляторами комнатного управления
  • работа с комнатным регулятором через RS
  • возможность подключения модуля ST-65 GSM
  • возможность управления двумя клапанами при помощи дополнительных модулей ST-61v4, I-1 или I-1m
  • возможность подключения интернет модуля ST-505 или WIFI RS
  • возможность обновления программного обеспечения через порт USB

Погодозависимый контроллер от производителя Tech модели I-3 - это автоматика среднего уровня, которая более распространена среди бытовых пользователей и отвечает высокому качеству и надежности.

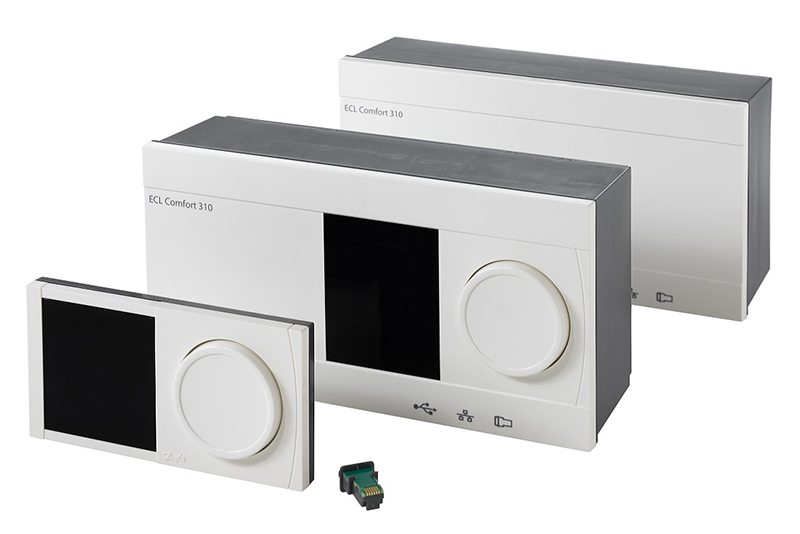

Погодозависимая автоматика Danfoss Comfort ECL 310

 автоматика погодозависимая Danfoss Comfort ECL фото

Автоматика ECL Comfort 310 ― это электронный регулятор для погодозависимого регулирования температуры в системах централизованного тепло и холодоснабжения, а также для регулировки постоянной температуры воды в системах горячего водоснабжения, которые могут управлять одновременно до 4 контуров. Каждый регулятор должен быть настроен для работы в выбранном положении с помощью специального ECL ключа.

Регуляторы ECL Comfort предназначены для поддержки комфортной температуры в системах теплоснабжения при оптимальном уровне потребления энергии, а также легкость эксплуатации и выбор необходимой программы работы, путем только установки ECL Ключа.

Погодозависимый контроллер ECL Comfort 310 легко управляется с помощью специальной поворотной кнопки или с помощью блока дистанционного управления (БДУ) ECA30/31. Настройки регулятора и его меню отображаются на большом графическом дисплее, на том языке, который выбирает пользователь.

Автоматика ECL Comfort 310 выдает трехпозиционный импульсный выходной сигнал для управления электроприводами регулирующих клапанов, имеет релейный выход для управления работой насоса/переключающего(зонального) клапана, а также реле аварийного сигнала. К регулятору могут быть присоединены 6 температурных датчиков типа PT1000.

Кроме того регулятор имеет 4 конфігірованих входы, которые могут быть настроены для присоединения температурных датчиков PT1000, под аналоговые (0-10В) или цифровые входные сигналы. Для увеличения количества входных и выходных сигналов, может быть использован дополнительный внутренний модуль входов / выходов (ЕСА32).

погодозависимый контроллер Danfoss ECL Comfort фото

Функции автоматики Danfoss ECL Comfort 310

Основные функции

  • регулятор ECL Comfort 310 можно использовать в системах в режиме "ведущий / ведомый" »
  • ключ программирования ECL содержит программное обеспечение для гибкой конфигурации. Есть возможность оснащения регулятора новым специализированным программным обеспечением
  • помимо стандартных функций, ECL Comfort 310 содержит функции регистрации данных и аварийной сигнализации
  • встроенные часы реального времени осуществляют автоматический переход на летнее / зимнее время, отражают график рабочих дней, выходных и праздников
  • в большинстве случаев доступна функция защиты электродвигателя, что обеспечивает стабильное управление и большой срок службы привода регулирующего клапана. В летний период или во время отключения отопления регулятор осуществляет
  • периодическое включение электропривода регулирующего клапана для предотвращения его заклинивания
  • управление по расписанию составляется на основе недельной программы. Программа праздников дает возможность выбирать дни с комфортным или ограничивающим (экономным) режимом
  • для ограничения потребляемой тепловой энергии или расхода теплоносителя к регулятору ECL Comfort 310 могут подключаться теплосчетчик или расходомер с импульсным сигналом
  • во многих приложениях возможно подключение датчиков давления с выходным сигналом 0-10 В или 4-20 мА. Настройка диапазона измеряемого давления осуществляется в регуляторе
  • в ряде приложений есть возможность настройки цифровых входов. Эта функция позволяет переходить с комфортного на энергосберегающий режим с помощью внешнего переключателя
  • возможность индивидуальной настройки для каждого контура параметров управления (диапазона пропорционального регулирования Xp, времени интегрирования Tn, времени работы электропривода клапана и зоны нечувствительности Nz)
  • в некоторых приложениях включено управление подпиткой и / или спаренными насосами

Функции управления системой отопления

  • задача отопительного графика по шести реперным точкам. Ограничение максимальной и минимальной температуры теплоносителя
  • погодозависимое ограничение температуры возвращаемого теплоносителя или ограничение по фиксированной величине
  • автоматическое отключение отопления при повышении температуры наружного воздуха выше заданного значения
  • корректировка температуры теплоносителя в зависимости от требуемой температуры воздуха в отапливаемом помещении
  • оптимизация продолжительности режимов работы системы отопления в зависимости от температуры наружного воздуха линейно нарастающая функция обеспечивает плавное включение отопления при централизованном теплоснабжении. Возможность плавного включения отопления повышает надежность систем централизованного теплоснабжения
  • управление циркуляционным насосом в соответствии с тепловой нагрузкой и защитой от замерзания. При отсутствии тепловой нагрузки проверяется работа насоса, чтобы избежать его заклинивания
  • функция энергосбережения может осуществляться по двум вариантам: понижение температуры теплоносителя, подаваемого в систему отопления, на фиксированную величину или в соответствии с внешней температурой (чем она ниже, тем меньше понижение)
  • отключение отопления с сохранением защиты ее от замерзания

Функции управления системой ГВС

  • автоматическая настройка параметров управления с целью поддержания постоянной температуры горячей воды в системе ГВС предусмотрена для соответствующих случаев применения. Автоматическая настройка возможна только в системах с регулирующими клапами
  • возможность осуществлять по заданному расписанию термическую антибактериальную дезинфекцию трубопроводной сети системы ГВС
  • обеспечение настраиваемого приоритета ГВС над отоплением
Погодозависимая автоматика от производителя Danfoss модели ECL Comfort 310 чаще всего применяется на маштабных и крупных промышленных объектах и выполнена с высоким качеством и высокой надежностью.

7. Завершение

Компания Svittepla рекомендует погодозависимое контроллеры для отопления, крупных, средних и малых зданий, теплиц, свинарников, курятников, различных производственных помещений, крупных промышленных объектов где нужен четкий, энергоэффективный  ивысококачественный обогрев помещений.

Погодозависимая автоматика котлов отопления стоит круглую сумму средств, но сразу же после установки данных устройств начинается высокая экономия топлива, что скажется на экономическом положении через некоторое время. К тому именно автоматическая система управления температурой дает возможность обеспечить комфорт в доме.
