Котельное помещение для промышленного котла

Промышленные твердотопливные котлы, использующие дрова, уголь, пеллеты или биомассу, являются эффективным решением для отопления больших объектов, таких как промышленные предприятия, склады, теплицы или административные здания. Однако их безопасная и продуктивная работа зависит от котельной, спроектированной в соответствии с украинскими нормами, в частности ДБН В.2.5-77:2014 «Котельные», СНиП II-35-76 «Котельные установки», МДНАОП 0.00-1.26-96 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» и рекомендациями производителей.

твердотопливные промышленные котлы Maxus PROM фото

Котлы с мощностью от 75 кВт до нескольких мегаватт требуют адаптации котельной под тип топлива: пеллетные котлы нуждаются в герметичных системах подачи, а традиционные твердотопливные промышленные — в усиленном удалении золы. Например, котельная для котла на биомассе должна учитывать повышенное образование сажи, тогда как для дровяных — больший объем топлива. Эта статья подробно раскрывает требования к конструкции, вентиляции, противопожарной безопасности, электрооборудованию, дымоходу, подготовке воды, эксплуатационным стандартам и специфике для традиционных твердотопливных и пеллетных котлов, включая таблицу для котлов мощностью 75–800 кВт.

Конструкция и планирование котельной

Твердотопливные котлы размещаются в специализированных котельных — встроенных (в цоколе), пристроенных или отдельных зданиях. Котельные для котлов мощностью более 100 кВт подлежат регистрации в Госнадзоре, а их проекты разрабатываются лицензированными инженерами. Объем котельной рассчитывается как 15 м³ + 0,2 м³ на каждый кВт мощности (например, для котла 250 кВт: 15 + 250 × 0,2 = 65 м³). Высота потолков: от 2,5 м для котлов до 100 кВт и от 3 м для более мощных. Проходы: 2 м перед фронтом котла, 1 м между котлом и стеной, 0,7 м между выступами.

Котел устанавливается на бетонный фундамент, приподнятый на 10–15 см, а суточный запас топлива хранится в котельной, тогда как основной — в огнестойком складе с дверями REI 60. Для котла 500 кВт требуется котельная объемом 115 м³ (~38 м² при высоте 3 м), а склад топлива — площадью ≥25 м² на расстоянии ≥2 м. Проект должен включать зольный бункер (0,5–2 м³), место для инструментов и доступ к автоматике. Для дровяных котлов рекомендуется люк для выгрузки топлива, а для пеллет — герметичный шнек подачи. Для котлов весом >800 кг нужны подъемные механизмы, а для больших объектов — отдельный заезд для доставки топлива.

Вентиляция и система дымохода

Вентиляция котельной обеспечивает подачу воздуха для горения, удаление выхлопных газов и комфортные условия для персонала. Для котлов до 50 кВт достаточно естественной вентиляции (0,03 м² окон на 1 м³ помещения), для более мощных — принудительная (10 м³/ч на 1 кВт). Вытяжка: однократный воздухообмен плюс воздух для горения (по паспорту котла). Приточные отверстия — в нижней части, вытяжные — в верхней, без пыли или горючих паров. Дымоход: для котлов до 30 кВт — через наружную стену, для более мощных — из нержавеющей стали (AISI 304, толщина 0,6–1 мм), с сечением не меньше патрубка котла и ежегодной чисткой.

Для котла 400 кВт требуется вентиляция 4000 м³/ч, что обеспечивает вентилятор производительностью 4500 м³/ч. Дымоход диаметром ~400 мм и высотой 12–16 м. Для пеллетных котлов устанавливаются фильтры на приточном канале, чтобы избежать засорения бункера пылью, а для биомассы — искрогаситель. Датчики CO2 и давления контролируют вентиляцию, а люк в дымоходе облегчает удаление сажи, снижая риск возгорания.

Противопожарная безопасность и строительные стандарты

Твердотопливные котлы повышают риск пожара из-за высоких температур и накопления золы, поэтому котельная строится из негорючих материалов (бетон, кирпич) с огнестойкостью 0,75 ч. Пол — ровный, нескользкий, с гидроизоляцией. Двери: противопожарные (0,6 ч, ширина ≥80 см, открываются наружу), до смежных помещений — герметичные, на пружинах. Выход: прямой наружу, для котельных до 200 м² — один плюс эвакуационный через лестницу. Обязательны датчики дыма, угарного газа и огнетушители (порошковые или углекислотные).

Стены обрабатываются огнезащитной штукатуркой (толщина ≥20 мм), а пол — керамической плиткой для легкой очистки. Для котельных площадью более 200 м² требуются два выхода, а для угольных котлов — изолированная зона для золы с металлическими контейнерами. Автоматические системы тушения (аэрозольные, срабатывающие при ≥70 °C) рекомендуются для котлов на биомассе, где зола может тлеть дольше.

Освещение и электрооборудование

Котельная требует естественного освещения (0,03 м² окон на 1 м³) или искусственного (LED-светильники, ≥200 люкс), с аварийным (12 В) для зон котла и пультов управления. Электрическая система соответствует правилам устройства электроустановок (ПУЭ): заземление всех устройств, отдельный щит с автоматами, огнестойкие кабели, кнопка аварийного отключения. Для котельной площадью 40 м² достаточно 5 LED-светильников по 20 Вт.

Аварийное освещение с аккумулятором (автономность ≥1 ч) размещается над котлом. Электрощит с защитой IP54 устанавливается на высоте 1,5 м. Для пеллетных котлов с автоматикой требуется стабилизатор напряжения (1–2 кВт) для защиты электроники, а для котельных мощностью >500 кВт — резервный генератор для бесперебойной работы.

Подготовка воды, канализация и автоматизация

Для котлов с температурой теплоносителя до 115 °C необходима система подготовки воды для предотвращения накипи, канализационный трап для слива теплоносителя и предохранительный клапан для защиты от избыточного давления. Автоматизация повышает энергоэффективность и упрощает эксплуатацию. Подготовка воды (умягчители от 10000 грн или обратный осмос) обязательна для котлов мощностью ≥300 кВт.

Канализационный трап диаметром 50 мм размещается у котла, с уклоном пола 1–2°. Контроллеры с GSM-модулем позволяют удаленно мониторить температуру, давление и получать уведомления о неисправностях. Для пеллетных котлов датчики уровня топлива в бункере экономят до 8–12% топлива за счет точной подачи.

Эксплуатация и нормативная база

Каждый котел сопровождается паспортом и журналом для фиксации проверок, ремонтов и продувок. Обслуживающий персонал проходит ежегодную аттестацию и медосмотр, а котел перед вводом в эксплуатацию проверяется Госнадзором. Основные нормативы: ДБН В.2.5-77:2014, СНиП II-35-76, МДНАОП 0.00-1.26-96, СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Журнал ведется ежемесячно, с записями о рабочем давлении (≤3 бар для водогрейных котлов), температуре и чистке теплообменника.

Для котлов мощностью >500 кВт требуются не менее двух операторов, обученных работе с горелками и тушению золы. Перед запуском котел проходит гидравлические испытания (давление в 1,5 раза выше рабочего). Ежегодная проверка дымохода сертифицированным трубочистом предотвращает накопление сажи и снижение тяги.

Специфика котельных для разных типов котлов

Традиционные твердотопливные котлы (дрова, уголь)

Традиционные котлы, работающие на дровах или угле, требуют усиленных условий для обработки больших объемов топлива и золы. Требования:

Пространство: Дополнительное место для ручной загрузки (≥3 м перед котлом) и зольного бункера (1–3 м³ в зависимости от мощности).
Вентиляция: Принудительная, с притоком 15 м³/ч на 1 кВт из-за высокого выделения CO2 и пыли.
Дымоход: Изготовлен из нержавеющей стали AISI 304 (толщина 1 мм), с искрогасителем и люком для чистки.
Противопожарная безопасность: Изолированная зона для золы с металлическими контейнерами, не менее двух огнетушителей на 50 м², датчики CO.
Склад топлива: Отдельный, с площадью 0,1 м² на 1 кВт, огнестойкими дверями (0,6 ч).
Рекомендации: Установка конвейера для подачи угля, люк для выгрузки золы, усиленная гидроизоляция пола из-за риска рассыпания топлива.

Пеллетные котлы

Пеллетные котлы характеризуются автоматизацией, но требуют защиты от пыли и точной подачи топлива. Требования:

Пространство: Место для бункера (1–3 м³) и шнека подачи топлива (длина 2–3 м).
Вентиляция: Принудительная, 10 м³/ч на 1 кВт, с фильтрами на приточном канале для защиты от пеллетной пыли.
Дымоход: AISI 316 (толщина 0,6 мм), с герметичными стыками для защиты от конденсата.
Противопожарная безопасность: Датчики пыли, автоматическое блокирование подачи при перегреве, один-два огнетушителя на 40 м².
Склад топлива: Герметичный, с площадью 0,08 м² на 1 кВт, изоляцией от влаги.
Рекомендации: Установка датчика уровня топлива, стабилизатора напряжения (2 кВт) для автоматики, автоматической чистки горелки для экономии топлива.

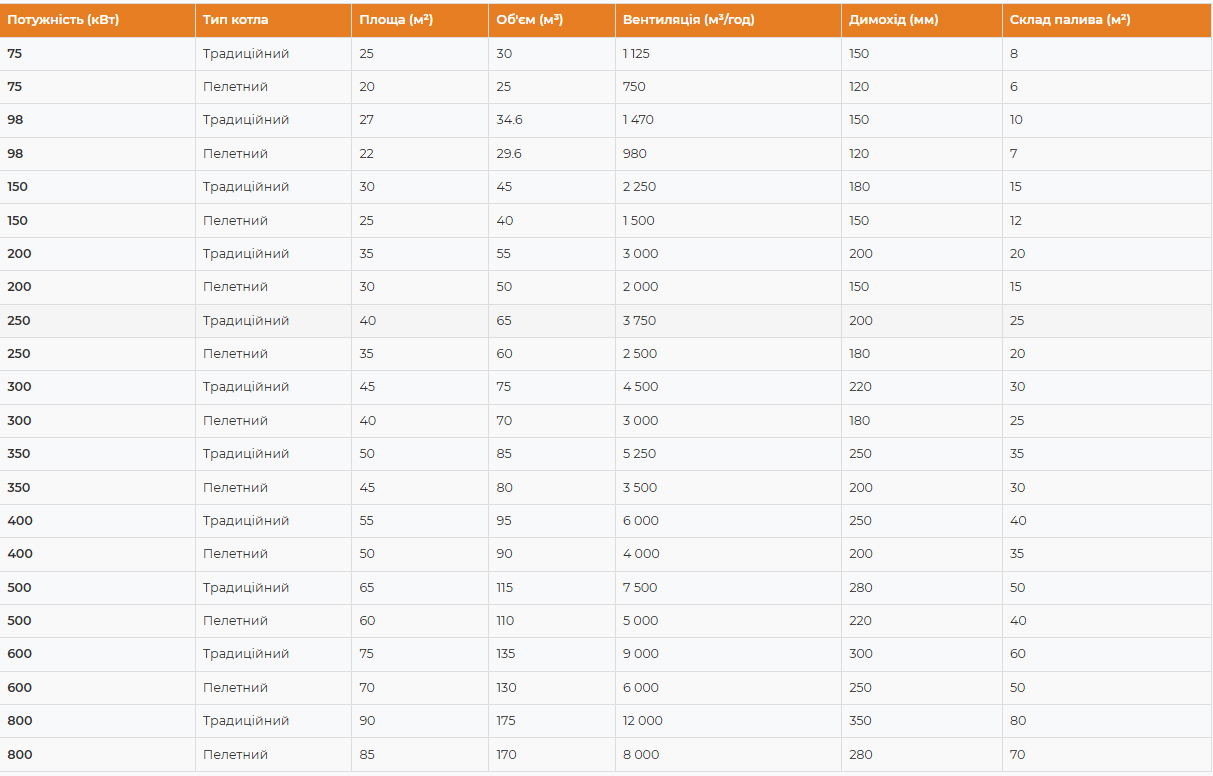

Требования к котельному помещению промышленных твердотопливных котлов

таблица характеристик промышленных котлов Maxus фото

Примечания к таблице:

Площадь котельной: Рассчитана для высоты потолка 3 м, с учетом проходов (2 м перед котлом, 1 м до стены) и бункера для пеллетных котлов.
Объем котельной: По формуле 15 м³ + 0,2 м³/кВт (ДБН В.2.5-77:2014).
Вентиляция: 15 м³/ч на 1 кВт для традиционных котлов (из-за более высокого выброса CO₂), 10 м³/ч для пеллетных.
Диаметр дымохода: Зависит от мощности, из AISI 304 (традиционные) или AISI 316 (пеллетные, устойчивые к конденсату).
Площадь склада топлива: 0,1 м²/кВт для традиционных (дрова, уголь), 0,08 м²/кВт для пеллетных (более компактное топливо).

Вывод

Обустройство котельной для промышленных твердотопливных котлов требует строгого соблюдения строительных, противопожарных и эксплуатационных стандартов для обеспечения безопасности и эффективности. Регулярное техническое обслуживание (каждые 6 месяцев) продлевает срок службы котла до 15–20 лет. Для больших объектов рекомендуется установка систем мониторинга выбросов для соответствия экологическим нормам. Обращайтесь к квалифицированным инженерам для разработки проекта, адаптированного к типу котла и местным условиям.
