Как правильно выбрать источник бесперебойного питания (ИБП) и как он работает

В данной статье мы расскажем Вам, что такое источник бесперебойного питания и зачем оно нужно, а также, как работает устройство. Мы поможем Вам правильно подобрать блок бесперебойного питания для Ваших потребностей и Ваших технических данных. В настоящее время в Украине этот вопрос достаточно актуален, в связи с полномасштабным вторжением российской федерации на территорию Украины, а также повреждением энергетических сооружений на Нашей земле.

источники бесперебойного питания для дома фото

Источник бесперебойного питания для чего оно требуется

Блок бесперебойного питания – это устройство, основная задача которого состоит в стабилизации напряжения до заданных параметров. Если имеете в виду однофазную сеть, то напряжение должно составлять 220 В. Простыми словами, такие устройства предупреждают о выводе из строя бытового, офисного или промышленного оборудования при скачках напряжения в сети.

Также ББП (блоки бесперебойного питания) – это устройства, обеспечивающие стабильную работу электрических устройств, при внезапном или плановом отключении электросети, что к сожалению в настоящее время в Украине происходит очень часто. В зависимости от технических характеристик и возможностей такое оборудование обеспечивает продолжительную или кратковременную автономную работу техники.

На сегодняшний день блок бесперебойного питания – это необходимый атрибут в жизни каждого человека в Украине. Подобные устройства активно используются в квартирах, частных и загородных домах, на даче или на предприятиях. ИБП обеспечивают стабильную работу отопительных котлов, обогревательных устройств, ПК, роутеров. , телевизоров и другой техники, которая чувствительна к скачкам напряжения в сети.

Для чего еще нужен бесперебойник

Также источники бесперебойного питания незаменимы в центрах обработки данных, где общение с физическими лицами и юридическими организациями должно происходить стабильно без всяких сбоев. Устройства используются для работы в серверных, чтобы сохранить информацию и обеспечить корректную и безопасную работу, дорогостоящего и специального оборудования при отсутствии света или при скачках напряжения в сети.

Еще одна важная сфера использования источников бесперебойного питания – это медицина. Ведь от работы медицинского оборудования, например аппараты искусственной вентиляции легких и инкубаторов, зависит человеческая жизнь. К ББП можно подключить также другое реанимационное оборудование, приборы ультразвуковых исследований, аппараты компьютерной и магнитно-резонансной томографии, рентген.

Как работает блок бесперебойного питания

Источник источника бесперебойного питания включает аккумуляторную батарею, устройство зарядки АКБ, инвертор и систему управления. В комплектации могут использоваться аккумуляторы разных видов:

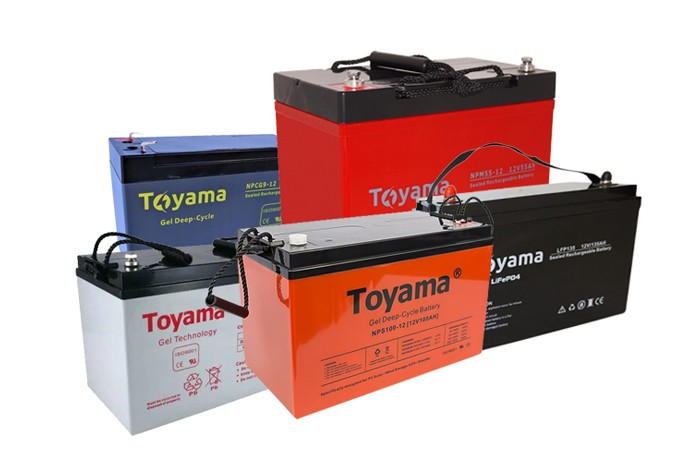

аккумуляторные батареи для ИБП фото

Приблизительное время работы аккумуляторной батареи от ББП

автономная работа ИБП от аккумулятора фото

Многие ИБП имеют устройства самодиагностики и настроек, а также могут оборудоваться фильтрами для уменьшения помех электросети, трансформаторами, переключателями.

Модели с инвертором, находящиеся в режиме ожидания, срабатывают при обнаружении сбоев в подаче электроэнергии по сети. Только при обнаружении помех, скачков электроэнергии, изменения параметров сигнала, полного исчезновения тока включается преобразователь постоянного тока в переменный. UPS с подсоединенным инвертором выполняет преобразование переменного тока в постоянной и стабильной основе, а переключение на работу аккумулятора происходит без задержек.

Типы источников бесперебойного питания

Принцип работы источника бесперебойного питания зависит от его типа. Существует три разновидности ИБП:

1. Релейные (Offline UPS). Устройства простого типа для защиты оборудования, включаемые только при отсутствии электропитания. При этом входные характеристики напряжения не регулируются. ИБП работает до полного истощения заряда батареи или до возобновления подачи электроэнергии. Среди преимуществ называют простоту эксплуатации, незначительную шумность, доступную стоимость, позволяющую использовать устройство совместно с типичными предметами бытовой техники. Недостатки – отсутствие встроенного стабилизатора, переключение с задержкой свыше 10 мс на работу от аккумулятора.

2. Линейно-интерактивные (Line-interactive UPS). Бесперебойники более сложной конструкции со встроенным стабилизатором для выравнивания входного напряжения без перехода на работу от АКБ. Предназначены для стабильной работы домашней техники, небольших серверных, коммутационного и сетевого оборудования, систем видеонаблюдения. К плюсам относят широкий диапазон регулировки и оперативный отклик до 2-5 мс, наличие комплектного программного обеспечения. Минусы — немного выше стоимости, ниже КПД из-за потери на большее количество электронных компонентов.

3. ИБП непрерывного действия с двойным преобразованием (On-line UPS). Сложный тип устройств, преобразующий энергию в два этапа: из переменного напряжения в постоянное и наоборот. Поскольку аккумулятор включен в цепь постоянного тока, потери питания при переключении не происходит. Рекомендуется для обслуживания серверных стояков и шкафов, ЦОД, дорогих аппаратов, котлов отопления. Преимущества – мгновенное переключение на батарею, полная фильтрация входных помех и устойчивые параметры напряжения. Недостатки – высокая стоимость, КПД около 85-90%.

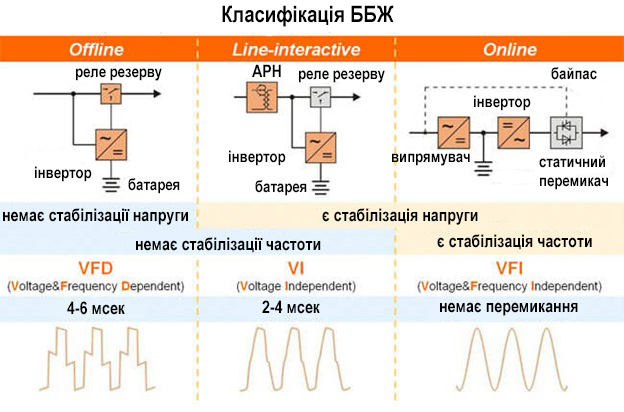

Классификация режимов работы бесперебойников

схемы работы ИБП фото

Как выбрать источник бесперебойного питания

Мы уже разобрались, что такое бесперебойник и как он работает. Теперь рассмотрим, как выбрать ИБП для котла отопления, компьютера, холодильника и других бытовых устройств, а также разберемся с общими техническими параметрами.

Автономность блоков бесперебойного питания

Стоимость ИБП со встроенным аккумулятором на порядок меньше, если сравнивать с моделями с внешней батареей. Однако и автономная работа таких аппаратов невелика, но достаточно для корректного завершения работы на ПК или выключения телевизора в обычном режиме. Стандартно бесперебойник превращается в режим резервной работы в течение 2-10 мс. При этом средняя автономность устройства составляет 5-15 минут.

Аккумулятор для бесперебойного питания

Отвечая на вопрос, как выбрать бесперебойник для ПК или другой техники, рекомендуем внимательно изучить характеристики АКБ: тип и емкость, размещение. От этих параметров зависит автономная работа UPS.

Также важно понять, предусмотрена ли возможность замены аккумулятора по истечении срока службы. В среднем встроенные в источники бесперебойного питания аккумуляторы работают от 2 до 5 лет, но этот критерий зависит от частоты использования прибора и постоянной нагрузки.

Разъемы ББП

Выбирая UPS, обязательно учитывайте количество и типы разъемов питания. Причем тип разъема должен соответствовать стандартам региона, чтобы потом не пришлось искать переходники для подключения техники. А количество разъемов должно быть не менее 4-6 единиц, чего вполне достаточно для подключения техники в доме или квартире, рабочем офисе.

Дополнительные опции UPS

Наличие рабочей панели или простых индикаторов на корпусе поможет контролировать состояние аппарата, включая остаток заряда батареи, мощность. Более модернизированные модификации поставляются с программным обеспечением, позволяющим анализировать работу устройства, температуру нагрева и другие важные параметры. Функция «холодного старта» предоставляет возможность запуска ИБП даже при отсутствии электричества.

Источник бесперебойного питания для компьютера

Для работы ПК, который нельзя назвать чувствительным к незначительным колебаниям напряжения в сети, достаточно возможностей линейно-интерактивных источников бесперебойного питания. В этом случае line-interactive ИБП считается идеальным вариантом в плане соотношения функциональности, технических характеристик и стоимости, поэтому является лучшим выбором для персонального компьютера. Лучше выбирать модель со встроенным аккумулятором, а вот форм-фактор и особенности индикации устройства не играют важную роль, поэтому можно выбирать по своему вкусу.

При определении мощности агрегата учитывайте не только системный блок, но и монитор, блок питания, подключенные периферийные устройства. Мощность ИБП должна перекрывать с 30% запасом суммарную потребляемую мощность ПК. Если для выполнения задач офисного компьютера достаточно бесперебойника мощностью несколько сотен ватт, то для геймерских моделей требуются более производительные образцы – на 1 кВт или даже больше.

Источник бесперебойного питания для роутера

Как выбрать источник бесперебойного питания для ПК – разобрались. Теперь рассказываем, как выбрать UPS< /a> для роутера, чтобы наладить стабильный беспроводной интернет. Если устройство будет использоваться только с Wi-Fi-роутером, потребляемая мощность которого невелика, можно принять бесперебойник литий-интерактивного образца бюджетного класса. Обратите внимание, что недорогие аппараты редко оснащаются аккумулятором, необходимым для стабильной автономной работы. АКБ можно купить отдельно, причем для роутера хватит компактного образца емкостью несколько десятков ампер-часов. Что касается производителей, то хорошие варианты в плане соотношения стоимости и качества работы предлагают бренды. Toyama, LogicPower.

Источник бесперебойного питания для котла отопления

Чтобы понять, как выбрать ИБП для котла отопления, необходимо разобраться с типом системы отопления. Да, для «старых» отопительных систем с трубами большого диаметра, чугунными батареями и котлом без автоматики, электрических составляющих и циркуляционного насоса внезапные отключения света не страшны. Наличие электричества играет важную роль, если в здании установлена современная отопительная система с газовым котлом, электрическим, или котлом на твердое топливо, который оснащен автоматикой и циркуляционным насосом, беспокоящимся отводом вывода продуктов горения. Как только пропадет свет, погаснет котел и остановится циркуляция воды в системе.

блок бесперебойного питания для котла отопления фото

На первом этапе выбора источника бесперебойного питания следует просчитать суммарную потребляемую мощность котла, циркуляционных насосов, автоматики. К полученной сумме необходимо добавить 20-30%, которые покрывают пусковые моменты и дают возможность модернизации системы в дальнейшем.

Второй этап выбора предполагает определение типа устройства. Для котла наилучшим решением является

преобразования on-line типа, который обеспечивает работу системы отопления при отсутствии света и одновременно выравнивает напряжение в электросети. Последний момент очень важен для стабильной и исправной работы современных чувствительных котлов.

На завершение необходимо просчитать емкость аккумулятора, от которого зависит продолжительность работы котла. Рекомендуем применить формулу: нагрузка электрическая * длительность резервной работы оборудования / напряжение АКБ * КПД источника бесперебойного питания.

Источник бесперебойного питания для холодильника

Отключение света и постоянные скачки напряжения в электросети отрицательно сказываются на работе холодильника, ремонт которого обходится не так уж дешево. Чтобы предотвратить поломку столь важного и необходимого в быту прибора, предлагаем разобраться, как выбрать бесперебойник для холодильника.

Итак, задача ИБП состоит в том, чтобы не только обеспечить автономную работу холодильного оборудования, но и стабилизировать напряжение сети . Поэтому оптимальным вариантом будет являться однофазная модель UPS для бытовой электросети на 220 В. Но поскольку пусковые токи дают превышение потребляемой мощности в 3-5 раз, стоит смотреть бесперебойник с мощностью не менее 750-1500 Вт. Чтобы устройство не работало на грани своих возможностей, подбирайте модель с 15-20% запасом питания.

Источник бесперебойного питания для телевизора

Как выбрать UPS для телевизора? Если раньше многие называли применение источника бесперебойного питания для работы телевизора нецелесообразным расточительством, то сегодня мнения изменились. При внезапном выключении электричества бесперебойник помогает выключить технику в штатном режиме. Ведь нередки ситуации, когда резкое отключение электроэнергии приводит к сбросу настроек телевизора, сбоям в работе аппаратной платформы.

Выбор устройства зависит от целевого назначения. Чтобы просто выключить телевизор в штатном режиме, достаточно поставить маломощный ИБП с непродолжительным периодом автономной работы. Если же собираетесь смотреть фильмы, сериалы или мультфильмы, записывать передачи, то рекомендуем литий-интерактивные или онлайновые бесперебойники с предусмотренной системой стабилизации напряжения и мощностью на 30% больше суммарного потребления энергии подключенной техники. Сюда можно подключить спутниковый ресивер. Популярностью покупателей пользуются устройства торговых марок Eaton и APC.

Как рассчитать мощность UPS

Далее разбираем, как выбрать ИБП по мощности. Представленные на рынке источники бесперебойного питания условно можно разделить на три группы:

Малопамощные до 1000 ВА - работа с мелкой бытовой техникой, маршрутизаторами, роутерами, стационарными и портативными компьютерами
Среднемощные от 1000 до 5000 ВА – предназначены для защиты и бесперебойной работы локальных и серверных сетей
Высокомажные от 5000 ВА — для ресурсоемких устройств, крупных серверных предприятий, а также одновременное подключение большого количества техники

Обратите внимание, что в названиях ИБП мощность прописывается в ВА (вольт-амперах) , но смотреть лучше не на этот параметр, а на Вт(ватты). ВА – это величина произведения силы тока на напряжение. А Вт – величина произведения силы тока на напряжение и коэффициент нагрузки. Поэтому при выборе устройства необходимо учитывать мощность техники с учетом 20-30% возможного апгрейда в дальнейшем. К полученному количеству нужно прибавить еще около 30%, ведь нагружать СПС более 80% не желательно.

Рассмотрим на конкретном примере, как рассчитать мощность ИБП для домашнего компьютера. Допустим, компьютерное оборудование потребляет около 300 Вт. Применяем формулу 300 х 1,3 х 1,3 — оптимальная мощность бесперебойника должна быть не менее 507 Вт.

Как подключить ИБП для дома

Сначала рекомендуем ознакомиться с инструкцией по эксплуатации. Ведь даже неверное место установки может отрицательно повлиять на работу агрегата. Например, помещение должно быть хорошо вентилируемым и умеренно влажным, поскольку большинство моделей ИБП оснащены принудительной системой охлаждения. Также учитывайте рекомендуемый производителем температурный диапазон.

подключение ИБП для дома фото

Алгоритм действий, как подключить ИБП для дома:

Подключите ИБП к аккумулятору, используя клеммы с красным проводом для «+», а с черным – для «–». Так как не все бесперебойники имеют защиту от переполюсов, важно следить за правильной полярностью. Если необходимо подключить несколько АКБ, предварительно выполните синхронизацию устройств между собой, используя медный провод или стандартные перемычки.
Теперь установите кабель питания, вставьте штепсель в розетку с напряжением 220 В. Запустите ЗПС, чтобы проверить параметры сети на экране устройства.
Если параметры в норме, выключите источник бесперебойного питания.
Соедините комплектный кабель ИБП и резервируемое оборудование. Повторно подайте напряжение и перепроверьте показанные на экране показатели.

Что лучше: ИБП или стабилизатор напряжения?

Многие покупатели интересуются, что лучше: стабилизатор или бесперебойник? Чтобы ответить на этот вопрос, необходимо разобраться с основными функциями устройств. Так, стабилизатор разработан для обеспечения защиты техники от некачественного (повышенного, пониженного или скачкообразного) входного напряжения. Источники бесперебойного питания, в свою очередь, отвечают за резервное стабильное электропитание подключенной техники.

Для полной защиты оборудования рекомендуем установить в доме или офисе оба агрегата: и стабилизатор напряжения, и источник бесперебойного питания.

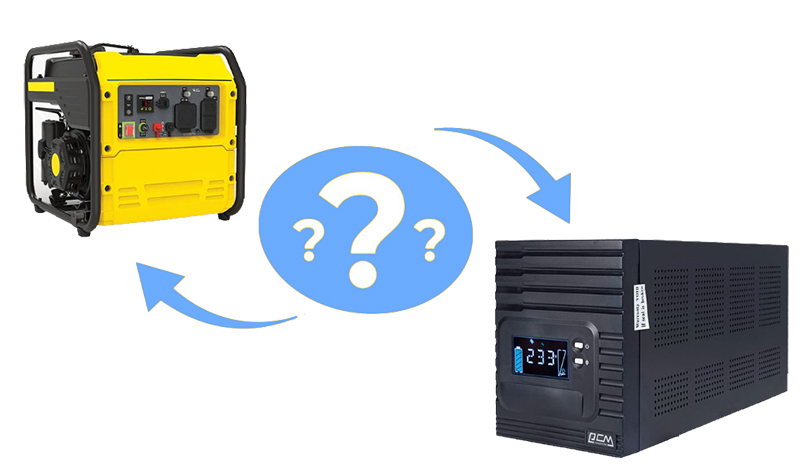

ИБП: совместимость с генераторами

подключение ИБП к генератору фото

Поскольку генератор выдает на выход напряжение с определенными значениями частоты и амплитуды, то возможны проблемы в совместной работе с источником бесперебойного питания. Бесперебойник начинает работать от аккумулятора или периодически переходит от батареи на входную генераторную сеть. Исправить ситуацию поможет исключение влияния величины нагрузки на частоту генератора. Специалисты в данной сфере деятельности утверждают, что для корректной работы бесперебойника нужен генератор с мощностью в 3-4 раза больше, а также с более качественной электронной системой и плавной регулировкой частоты.

Теперь вы знаете, как выбрать источник бесперебойного питания для компьютера, холодильника, отопительного котла и другой техники, чтобы с наименьшими потерями пережить аварийные и плановые отключения электроэнергии. Надеемся, что наша статья будет полезна в вопросах, как выбрать источник бесперебойного питания для квартиры или дома. Надіємось, що війна завершиться найближчим часом Нашою Перемогою та Українці будуть повертатись до звичайного спокійного життя. ВІРИМО В ЗСУ - ВСЕ БУДЕ УКРАЇНА
