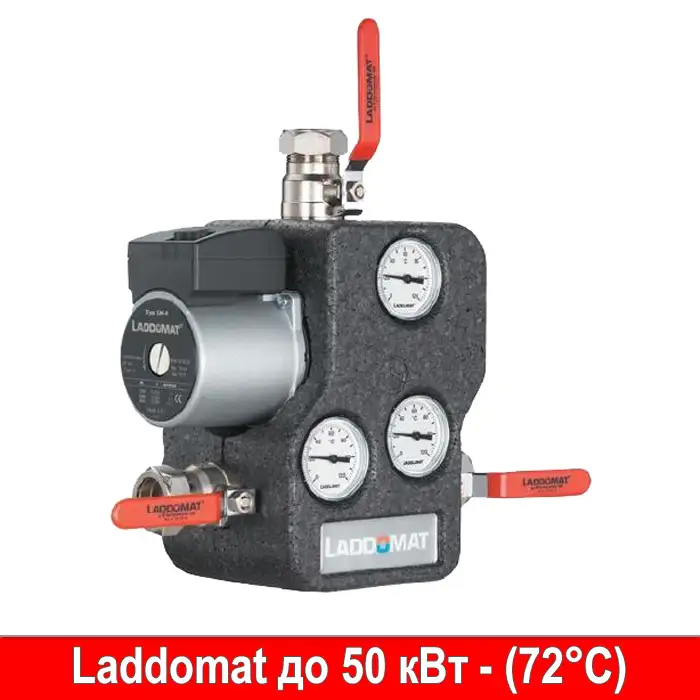

Смесительный узел Laddomat 21-60 (72°С), lad216072

0 5
0
В наличии
Код: lad216072
12 510,00грн
Цена актуальна по состоянию на:  
В связи с нестабильностью цены на сталь, с нестабильностью курсов, цены могут отличаться! Уточнят цены у менеджера!
17.08.2023
Быстрая доставка по всей Украине
Быстрая доставка по Украине

Доставляем товар Новой Почтой, Мист Експрессом и Деливери с полным страхованием товара.

Выгодные условия расчета за товар
Выгодные условия расчета

Оплату можно осуществить на карту ПриватБанка, на расчетный счет с НДС или наложенным платежом.

Отправка товара происходит после предоплаты 10% от суммы товара!

Гарантия от производителя
Гарантия от производителя

Предоставляется официальная гарантия от производителя. Срок уточнять у менеджера

Остались вопросы? Звоните!
Остались вопросы?

Наши менеджеры всегда готовы помочь Вам в решении проблем или вопросов.

Звоните: 068 77 28 777, 099 30 46 777!

Описание Смесительный узел Laddomat 21-60 (72°С)

Смесительный узел Laddomat 21-60 - 72°С

Смесительный узел Laddomat 21-60 – это элемент дополнительного оборудования к твердотопливным котлам мощностью до 60 кВт. Ладомат применяется для организации правильной работы котла, путем нормализации нагрева воды в аккумулирующей емкости. Использование Laddomat 21-60 позволяет значительно сэкономить расход топлива во время отопления тем самым продлевая срок службы котла. Смесительный узел Laddomat как дополнительное оборудование к твердотопливным котлам исполняет такие функции:

Функции смесительного узла Laddomat 21-60

  • продлевает срок службы котла и всей системы отопления, путем нормализации их работы и предотвращению образования коррозии
  • осуществляет полный контроль над циклом нагрева воды, благодаря наличию в конструкции Ладомата трех термометров
  • повышает КПД котла, с помощью возможности обеспечить быстрый и правильный нагрев воды
  • снижает расход топлива на 20-30 %
  • независимость от электричества – даже в случае сбоя питания, Laddomat в состоянии обеспечить циркуляцию и загрузку аккумулятивной емкости
  • обеспечивает быстрый выход на рабочий режим котла после его растопки
  • регулирует процесс накопления горячей воды в аккумулятивных емкостях

Оснащение смесительного узла Laddomat 21-60

Оснащение смесительного узла фото

Присоединение к аккумулирующей емкости

Труба, которая, идет к нижней части аккумулирующей емкости, не должна прокладываться через потолок. Такое соединение препятствует функции естественной циркуляции. Ладомат 21 может использоваться для установки противоположной стороной, для этого нужно просто переставить термометры на другую сторону

Работа смесительного узла Laddomat фото

Смесительный узел Laddomat 21-60 подключается всегда в вертикальном положении. Ладомат устанавливается рядом с котлом на уровне нижнего выхода. Длина труб должна быть минимальной и иметь как можно меньше изгибов. Диаметр трубы от верхней части до тройника и вниз к Laddomat 21 должен быть как можно больше. Это позволяет уменьшить скорость потока и позволит отводить выделяющийся в котле воздух через расширительный бак или воздухоотводчик.

Фазы работы смесительного узла Laddomat 21-60

Включение котла

Температура воды в котле ниже 78С°. Термостатный клапан еще не начал открываться. Клапан вентиля естественной циркуляции закрыто из-за давления насоса.

Смесительный узел Laddomat фото

Рабочая фаза

Котел достиг рабочей температуры, 85°С. Термостатный клапан открылся, и вода с котла смешивается с холодной водой из аккумулятивной емкости через термостат. Температура смешанной воды 70°С. Если мощность котла повышается, то температура в Ладомате 21 тоже повытится, термостатический клапан откроется еще больше и смешает больше холодной воды.

Таким образом при температуре воды 90°С на выходе из котла, Laddomat 21 будет поддерживать темпаратуру воды на входе в котел не ниже 70°С.

Смесительный узел Ладомат фото

Конечная фаза

Когда вода в аккумулирующей емкости достигла заданной температуры, и через смесительный узел Ладомат 21 циркулирует горячая вода, тогда термоклапан открывается полностью для потока воды из емкости и закрывается для потока воды из котла. Весь поток воды проходит через аккумулирующую емкость. Эта рабочая фаза очень важная, поскольку она гарантирует полное наполнение аккумулирующую емкость горячей водой.

Смесительный узел для котла фото

Естественная циркуляция

При отключении электричества или аварии насоса, откроется встроенный обратный клапан потока естественной циркуляции, так что вода самостоятельно может циркулировать между котлом и аккумулирующей емкостью. Этим методом предотвращается закипания котла.

Смесительный узел для твердотопливного котла фото

Смесительный узел Laddomant 21-60 работает полностью автоматически в том случае что запуск и остановка насоса будет автоматизированная. Laddomat 21, не требует особого ухода или техобслуживания.

Характеристики Смесительный узел Laddomat 21-60 (72°С)

Мощность
до 50 кВт
Присоединение
1 1/4"
Материал изоляции
Вспененный полипропилен ЕРР
Материал корпуса
Латунь EN 1982 CB753S
Встроенный насос
Wilo RS-25/7
Жидкость
Вода — гликоль макс. 50%
Макс. Рабочее давление
1.0 MPa (10 bar)
Температура окружающей среды
Min. +5°C/ Max. +60°C
Рабочая температура
Min. +5°C/ Max. +110°C
Температура обратного потока
72°C
Макс. мощность котла
60 кВт
Потребляемая мощность
62-92-132 Вт
Питание
230 VAC 50 Hz
Размер
29х26х14 см
Вес
7,31 кг
