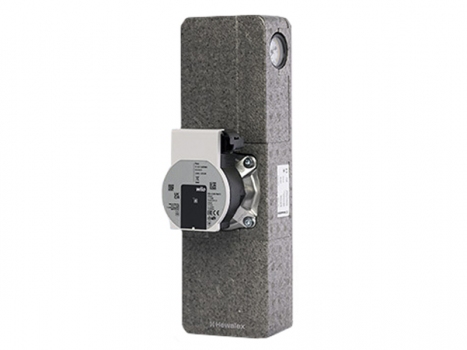

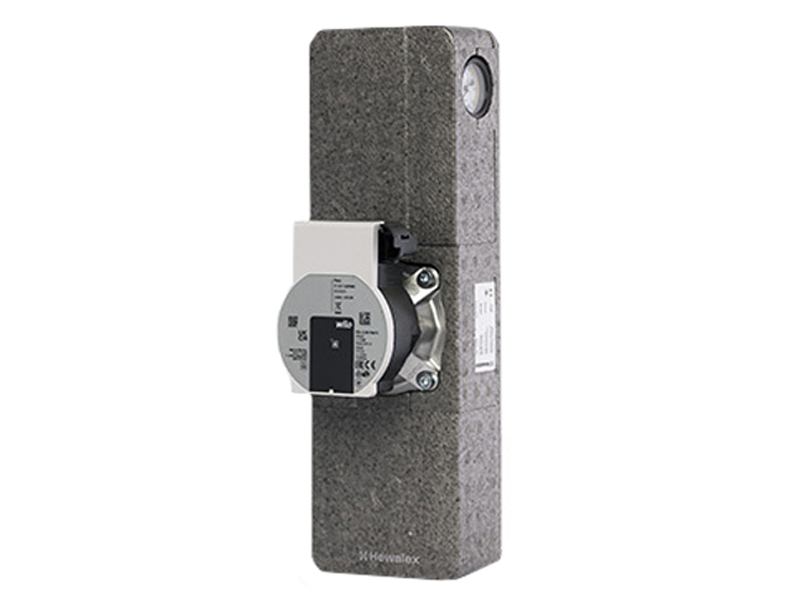

Насосная группа Alex HX10 - насос Wilo (GH26 або PWM2), HSP10W07B

Насосная группа ALEX HX10 предназначена для небольших солнечных установок. Используемый в агрегате высокоэффективный циркуляционный насос WILO или SHIMGE позволяет выполнять строгие требования директивы ErP по экодизайну. Доступно несколько вариантов, оснащенных 3 моделями циркуляционных насосов, с возможностью выбора шнура питания в зависимости от используемого контроллера.

Компактные размеры позволяют построить насосный агрегат на небольшой площади, а модульная конструкция облегчает и сокращает до минимума время монтажных работ. Также можно выбрать подключение солнечного контура с левой или правой стороны агрегата или с обеих сторон. Это обеспечивает свободу выбора места установки агрегата, независимо от расположения нагревателя технической воды. Также манометр можно свободно расположить с левой или правой стороны агрегата, в зависимости от доступа, для удобного считывания давления в системе. Чрезвычайно важным дополнением является воздухоотводчик солнечной установки, установленный на входе в змеевик водонагревателя.

Насосный агрегат ALEX HX10 предлагается в 3-х вариантах используемого циркуляционного насоса. В версии с насосом Wilo возможно взаимодействие со всеми солнечными контроллерами, которые управляют насосами с помощью электронного сигнала PWM2. В случае агрегатов с насосом SHIMGE функциональность расширена за счет возможности взаимодействия с любым солнечным контроллером, в том числе и старшего поколения, управляющим работой насоса по принципу «вкл/выкл». Насосы марки SHIMGE имеют возможность ручной настройки работы насоса с помощью соответствующей кнопки на корпусе с электроникой.

Циркуляционные насосы последнего поколения с электронной регулировкой скорости вращения характеризуются в несколько раз меньшим потреблением электроэнергии по сравнению с более старыми насосами, работающими с постоянной скоростью. В группу насосов ALEX HX10 входит циркуляционный насос, работа которого может регулироваться в соответствии с последними стандартами регулирования ШИМ. Это позволяет использовать передовые алгоритмы управления работой гелиоустановок, основанные на постоянных измерениях температуры и расхода в рабочем контуре. Энергоэффективность всей солнечной установки самая высокая среди всех источников тепла. На каждые 100 Вт тепла обычно достаточно 1-2 Вт электроэнергии.

В состав насосного агрегата ALEX HX10 дополнительно входит тройник с выпускным отверстием, выполненным по новой концепции. Он обеспечивает эффективную вентиляцию солнечной установки во время ее первого запуска и во время проверок. Захват воздуха происходит внутри змеевика нагревателя, где из-за поперечного сечения труб скорость потока гликоля снижается. Таким образом, пузырьки воздуха имеют большую способность подниматься вверх в направлении вентиляционного отверстия. Тройник изготовлен из латуни и теплоизолирован. Вентиляция в то же время легкодоступна, удобна и быстра.

В зависимости от версии, обозначенной буквой А или В (в конце каталожного номера), циркуляционный насос в установке ALEX HX10 оснащен кабелем питания с сетевой вилкой для взаимодействия с контроллером MiniSOL или кабелем без штекер с открытыми проводами для подключения к контроллерам серии GH26 или другому солнечному контроллеру.

Рекомендуемая конфигурация: MiniSOL + контроллер ALEX HX10 в версии HSP10S06A или HSP10S08A (кабель с сетевой вилкой). Насосный агрегат ALEX HX10 допускает любое подключение трубопроводов солнечной системы в зависимости от положения накопительного нагревателя и требуемого направления кабеля питания солнечного коллектора.

Питание от солнечной установки подключается через тройник с вентиляционным отверстием (1), входящим в комплект поставки установки ALEX HX10. Обратку к солнечным коллекторам следует подключить к одному из патрубков в верхней части агрегата (2), а обратку от змеевика водонагревателя к одному из нижних отводных патрубков (3). Предохранительный клапан (4) и патрубок расширительного бака (5) и манометр (6) могут быть подключены к насосному агрегату в зависимости от его расположения по отношению к водонагревателю.
