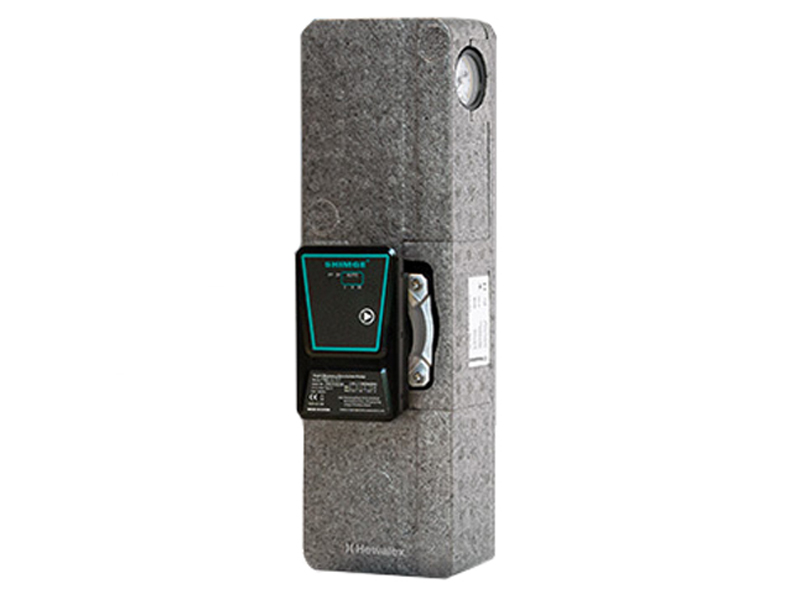

Насосная группа Alex HX10 - насос Shimge 8 (GH26 або PWM2), HSP10S08B

0 5
0
В наличии
Код: HSP10S08B
10 806,97грн
Цена актуальна по состоянию на:  
В связи с нестабильностью цены на сталь, с нестабильностью курсов, цены могут отличаться! Уточнят цены у менеджера!
17.08.2023
Быстрая доставка по всей Украине
Быстрая доставка по Украине

Доставляем товар Новой Почтой, Мист Експрессом и Деливери с полным страхованием товара.

Выгодные условия расчета за товар
Выгодные условия расчета

Оплату можно осуществить на карту ПриватБанка, на расчетный счет с НДС или наложенным платежом.

Отправка товара происходит после предоплаты 10% от суммы товара!

Гарантия от производителя
Гарантия от производителя

Предоставляется официальная гарантия от производителя. Срок уточнять у менеджера

Остались вопросы? Звоните!
Остались вопросы?

Наши менеджеры всегда готовы помочь Вам в решении проблем или вопросов.

Звоните: 068 77 28 777, 099 30 46 777!

Описание Насосная группа Alex HX10 - насос Shimge 8 (GH26 або PWM2)

Насосная группа ALEX HX10 предназначена для небольших солнечных установок. Используемый в агрегате высокоэффективный циркуляционный насос WILO или SHIMGE позволяет выполнять строгие требования директивы ErP по экодизайну. Доступно несколько вариантов, оснащенных 3 моделями циркуляционных насосов, с возможностью выбора шнура питания в зависимости от используемого контроллера.

насосная группа теплового насоса фото

Универсальность и скорость сборки

Компактные размеры позволяют построить насосный агрегат на небольшой площади, а модульная конструкция облегчает и сокращает до минимума время монтажных работ. Также можно выбрать подключение солнечного контура с левой или правой стороны агрегата или с обеих сторон. Это обеспечивает свободу выбора места установки агрегата, независимо от расположения нагревателя технической воды. Также манометр можно свободно расположить с левой или правой стороны агрегата, в зависимости от доступа, для удобного считывания давления в системе. Чрезвычайно важным дополнением является воздухоотводчик солнечной установки, установленный на входе в змеевик водонагревателя.

насосная группа для теплового насоса фото

Подбор циркуляционного насоса по требованиям

Насосный агрегат ALEX HX10 предлагается в 3-х вариантах используемого циркуляционного насоса. В версии с насосом Wilo возможно взаимодействие со всеми солнечными контроллерами, которые управляют насосами с помощью электронного сигнала PWM2. В случае агрегатов с насосом SHIMGE функциональность расширена за счет возможности взаимодействия с любым солнечным контроллером, в том числе и старшего поколения, управляющим работой насоса по принципу «вкл/выкл». Насосы марки SHIMGE имеют возможность ручной настройки работы насоса с помощью соответствующей кнопки на корпусе с электроникой.

подключение насосной группы теплового насоса фото

Максимальный выход тепла при минимальных затратах труда

Циркуляционные насосы последнего поколения с электронной регулировкой скорости вращения характеризуются в несколько раз меньшим потреблением электроэнергии по сравнению с более старыми насосами, работающими с постоянной скоростью. В группу насосов ALEX HX10 входит циркуляционный насос, работа которого может регулироваться в соответствии с последними стандартами регулирования ШИМ. Это позволяет использовать передовые алгоритмы управления работой гелиоустановок, основанные на постоянных измерениях температуры и расхода в рабочем контуре. Энергоэффективность всей солнечной установки самая высокая среди всех источников тепла. На каждые 100 Вт тепла обычно достаточно 1-2 Вт электроэнергии.

насосная система для теплового насоса фото

Эффективная вентиляция установки

В состав насосного агрегата ALEX HX10 дополнительно входит тройник с выпускным отверстием, выполненным по новой концепции. Он обеспечивает эффективную вентиляцию солнечной установки во время ее первого запуска и во время проверок. Захват воздуха происходит внутри змеевика нагревателя, где из-за поперечного сечения труб скорость потока гликоля снижается. Таким образом, пузырьки воздуха имеют большую способность подниматься вверх в направлении вентиляционного отверстия. Тройник изготовлен из латуни и теплоизолирован. Вентиляция в то же время легкодоступна, удобна и быстра.

насосная группа для теплового насоса отопления фото

Выбор версии блока ALEX HX10 в зависимости от шнура питания

В зависимости от версии, обозначенной буквой А или В (в конце каталожного номера), циркуляционный насос в установке ALEX HX10 оснащен кабелем питания с сетевой вилкой для взаимодействия с контроллером MiniSOL или кабелем без штекер с открытыми проводами для подключения к контроллерам серии GH26 или другому солнечному контроллеру.

Рекомендуемая конфигурация: MiniSOL + контроллер ALEX HX10 в версии HSP10S06A или HSP10S08A (кабель с сетевой вилкой). Насосный агрегат ALEX HX10 допускает любое подключение трубопроводов солнечной системы в зависимости от положения накопительного нагревателя и требуемого направления кабеля питания солнечного коллектора.

автоматика для теплового насоса отопления фото

Питание от солнечной установки подключается через тройник с вентиляционным отверстием (1), входящим в комплект поставки установки ALEX HX10. Обратку к солнечным коллекторам следует подключить к одному из патрубков в верхней части агрегата (2), а обратку от змеевика водонагревателя к одному из нижних отводных патрубков (3). Предохранительный клапан (4) и патрубок расширительного бака (5) и манометр (6) могут быть подключены к насосному агрегату в зависимости от его расположения по отношению к водонагревателю.

схема подключения насосной группы фото

Характеристики Насосная группа Alex HX10 - насос Shimge 8 (GH26 або PWM2)

Соединение
3/4″
Высота/ширина/глубина
375/115/130 мм
Допустимые рабочие среды
нагрев воды или водного раствора пропиленгликоля до 50%
Макс. робочее давление
6 бар
Макс. рабочая температура
110°С
Макс. напор (при 0 м3/час)
7,0 мН2О
Макс. продуктивность насоса
2,9 м3/час
Сменный электрический модуль насоса
Да
Ручная настройка насоса
Да (1,2,3)
Циркуляционный насос управляется сигналом ШИМ2
Да
Солнечный контроллер
GH26 или другой соларный контроллер
Кабель питания
без вилки
Насос
SHIMGE APM20-8-130T
- Скачать
