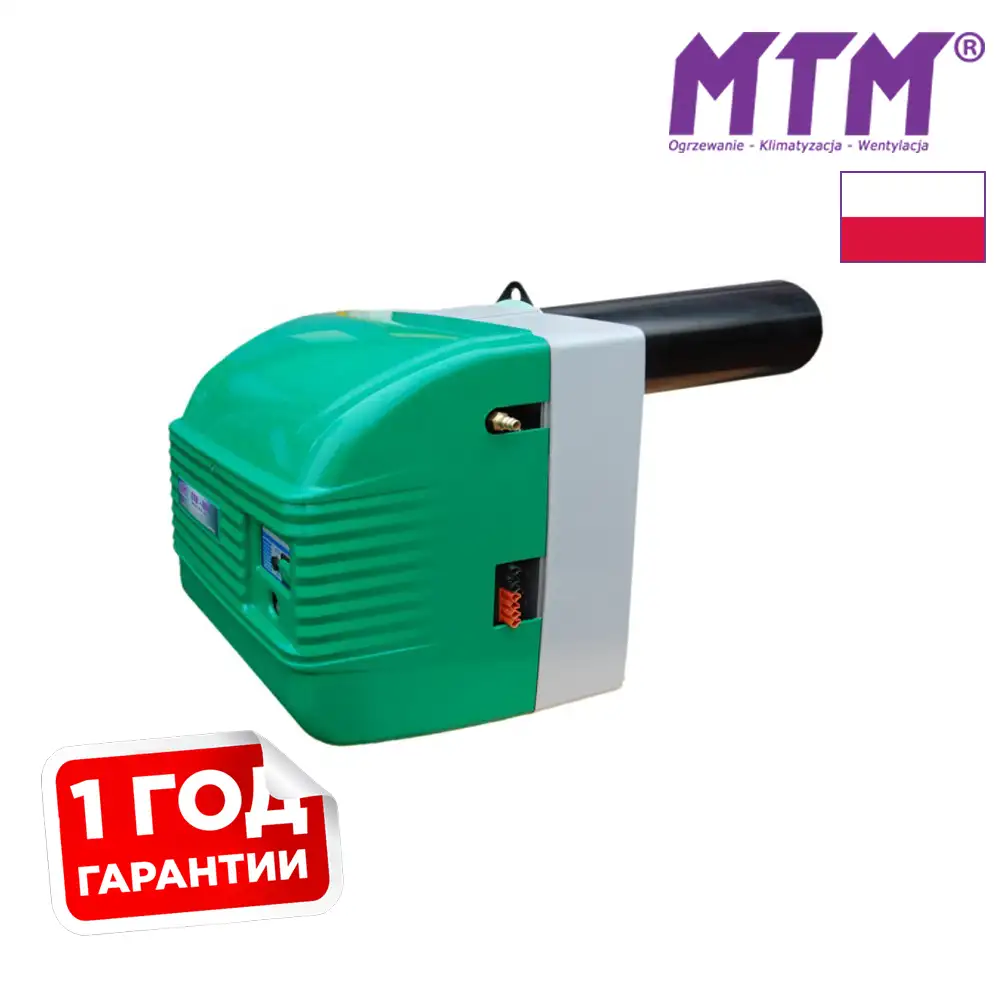

Горелка мультитопливная MTM CTB 400 KTS

В наличии
Код: 2804212
Бренд: MTM
Новинка

НОВИНКА В МАГАЗИНЕ

Новые поступление в интернет-магазин

145 447,49грн

Описание

Масляная горелка MTM CTB 400 KTS

Горелка MTM CTB 400 – это горелка высокого класса, которая имеет простую и надежную конструкцию, и приспособлена для работы в диапазоне мощностей от 200 до 430 кВт, а предназначена для сжигания таких видов масла:

  • растительное масло (биотопливо)
  • растительные изношенные масла (гастрономия)
  • минеральные масла (отработанные моторные масла, трансмиссионные, гидравлические типа HBO I,II,III)
  • мазуты (средние и легкие)
  • KST-F
  • пиролитические масла

Горелка MTM CTB 400 KTS разработана для сжигания пластиковых отходов, которые получены методом крекинга. Полученный в процессе крекинга компонент пластмассы – фракции (KTS-F). Данное топливо не содержит азота, а может содержать серу (ok/ 15 ppm), также это топливо имеет очень высокую калорийность до 46.000 кдж/кг. (в соответствии с PN-86/C-04062).

Компания MTM это первая и единственная в Польше, которая начала серийное производство нагревательных приборов, которые работают на отработанном масле. Данные горелки могут применяться в как и в промышленности так и на малых с средних предприятиях.

Строение мультитопливной горелки MTM CTB

строение масляной горелки MTM CTB фото

  1. редуктор давления всплеска воздуха
  2. манометр
  3. cоединитель DN
  4. расходный бак
  5. подогреватель топлива
  6. воздушный электромагнитный клапан
  7. регулирование вторичного воздуха
  8. штепсельная вилка (евро)
  9. блок автоматического управления ЛМО 14
  10. реле основного нагревателя
  11. маслопроводы (подача и возврат)
  12. термостаты, управляющие нагревателями и защитой приставок
  13. масляный насос
  14. двигатель вентилятора

Компания MTM является производителем горелок, которые принадлежат «топ классу». Устройства этой компании уже на протяжении многих лет пользуются большим признанием среди своих пользователей и компаний. Покупая проверенный продукт от компании MTM, Вы можете быть уверены, что оборудования полностью проверено и построено на элементах ведущих компаний в области климатического оборудования.

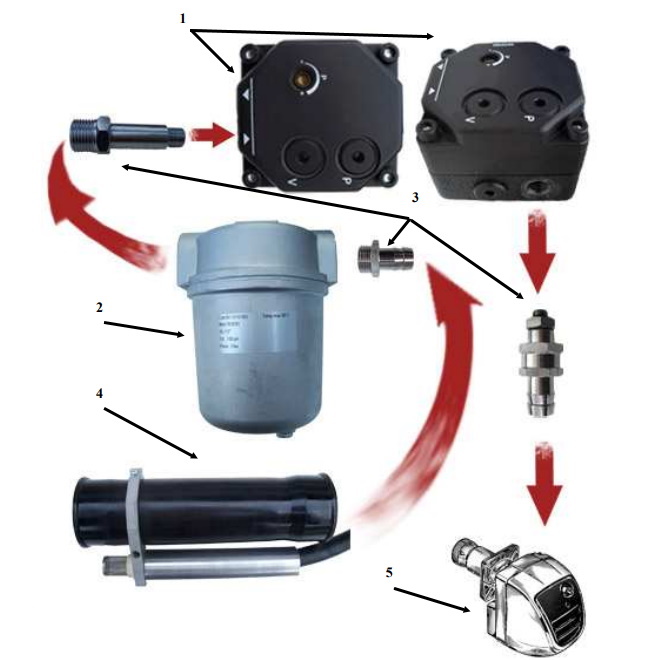

Схема подключения однотрубного топливного насоса в горелке MTM

схема подключения насоса для масляной горелки MTM фото

  1. масляный насос
  2. фильтр тонкой очистки
  3. соединительные кромки (приобретаются отдельно)
  4. всасывающий поплавок с обратным клапаном (не входит в комплект)
  5. горелка

Внимание! При установке масляного фильтра обратите внимание на расход топлива, отмеченный стрелкой в верхней части фильтра

Топливо для горелки MTM CTB 400 KTS

Минимальное количество вредных химических соединений, а также возможность участия в технологии по разработке пластиковых отходов приводит к тому, что топливо KTS-F получает название экологического топлива, и может быть альтернативой для отопительных масел.

Топливо KTS-F может негативно повлиять на питание данной горелки, особенно та такие элементы как прокладки и топливный насос. Поэтому в горелках MTM серии KTS элементы, которые контактируют с топливом, были сделаны из специальных материалов, устойчивых к вредным действиям топлива.

Циклы работы мультитопливной горелки MTM

Фаза продувки

  • электромагнитный клапан закрыт, камера сгорания продувается

Фаза воспламенения смеси

  • электромагнитный клапан открывается, происходит воспламенение воздушно топливной смеси

Фаза работы

  • при зажигании смеси, горелка работает до получения сигнала об отключении, при котором электромагнитный клапан воздуха закрывается

Все горелки от производителя MTM имеют декларацию соответствия EC,  а также были отмечены Европейским знаком CE. В цену комплекта масляной горелки включены необходимые элементы, такие как:

  • топливный насос с электродвигателем
  • фильтр тонкой очистки (многоразовый)
  • монтажный фланец
  • масляный шланг
  • штепсельная вилка (евро 7-контактная)
  • рукодовство пользователя
  • гарантия

Для окончательного запуска горелки необходимо приобрести:

  • топливный бак
  • гибкий топливный шланг с внутренним диаметром 16 мм, которые соединяет бак с горелкой
  • компрессор для производства сжатого воздуха
  • дымоход
  • котел или обогреватель

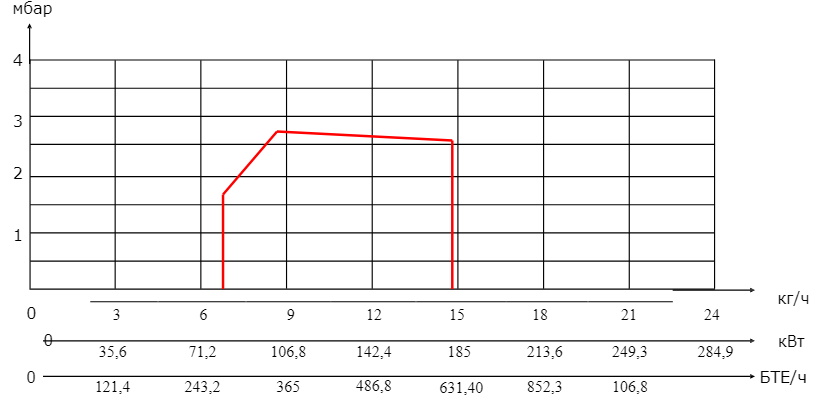

График зависимости расхода топлива от давления

На рисунке показаны приблизительные значения давления в камере, пропорционально к достигаемой мощность масляной горелки. Опор запуска и работы горелки зависит от конструкции камеры сжигания, способа отвода газов и пусковой нагрузки.

схема расхода топлива в горелке MTM фото

Монтаж мульти-топливой горелки MTM CTB

Горелка должна быть прикреплена к передней панели котла или нагревателя с помощью монтажного фланца. Затяните фланцы с помощью винтов на передней панели, не забывая прокладку станины. Вставьте и закрепите трубку горелки, повернув верхнюю половину фланца. Конец трубы горелки должен находиться внутри нагревательного устройства.

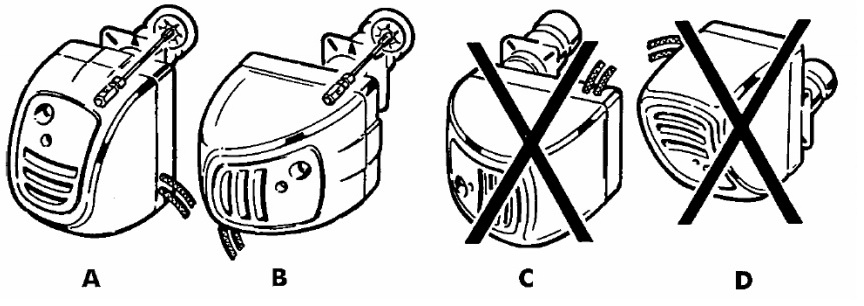

монтаж мульти-топливной горелки MTM фото

Подсоедините топливный шланг к ниппелю топливопровода (выпускная часть), соедините гибкий воздушный шланг (не на горелке) с соединительным элементом, расположенным в нижней левой части горелки (порт со стандартным быстросменным соединителем типа DN). Монтаж горелки нужно проводить так как указано на данном рисунке.

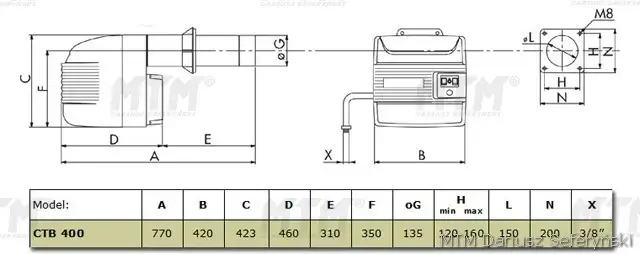

Техническая спецификация горелки MTM CTB 400

Название характеристики Значение Количество
Нагревательная мощность макс. кВт 450
Нагревательная мощность мин. кВт 250
Нагревательная мощность макс. ккал/час 387000
Нагревательная мощность мин. ккал/час 215000
Максимальний расход топлива* л/ч 42
Питающее напряжение В/Гц 230/50
Расход электроенергии горелок Вт 850
Расход электроенергии горелками Вт 900
Минимальные требования для компрессора л/мин 130

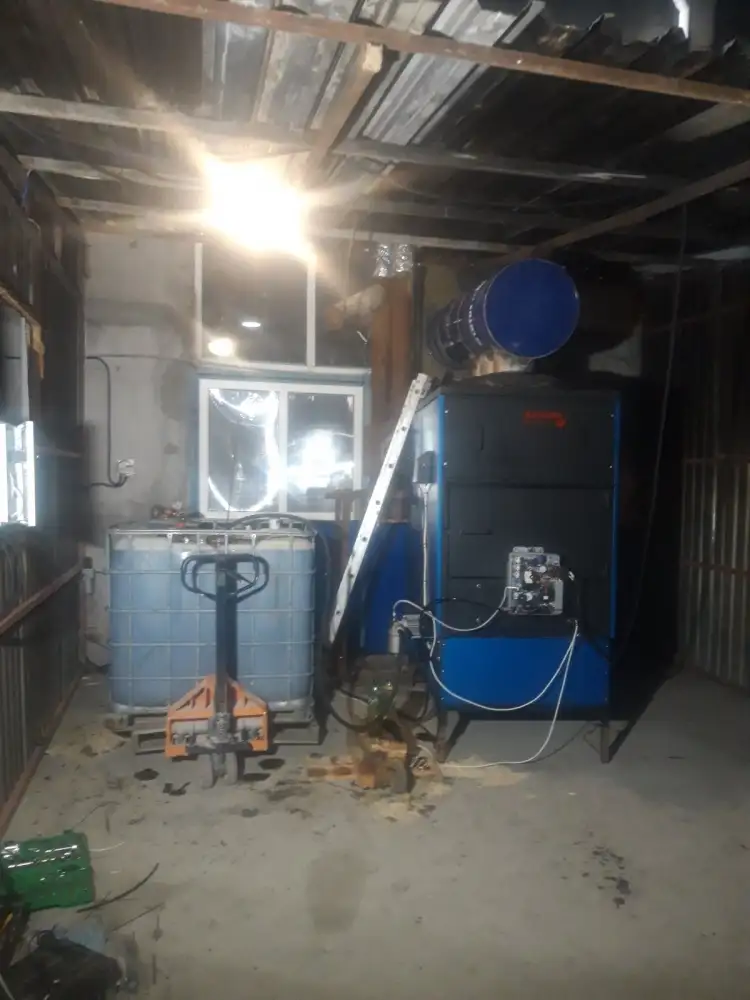

Видео работы горелки MTM в теплогенераторе Airmax

Характеристики

Нагреватель стержня
300 В
Минимальные требования к компрессору
63л/мин — 2.5бар
Предохранители
датчик уровня масла, датчик температуры фотодатчик, STB
Расход масла
от 18 до 34.7 л/ч
Шланг
изолированный 1/4", длина 1100мм, соединение 3/8"
Вес
34 кг
Трансформатор высокого напряжения
10 кВ / 30 мА
Нагреватель бака
2x300 В
Конденсатор
18 µF
Мощность вентилятора
370 W
Напряжение питания
230/50ГЦ +/-10%
Высота
423 мм
Шырина
420 мм
Длина (без вентилятора)
770 мм
Мощность
91 кВт и больше
