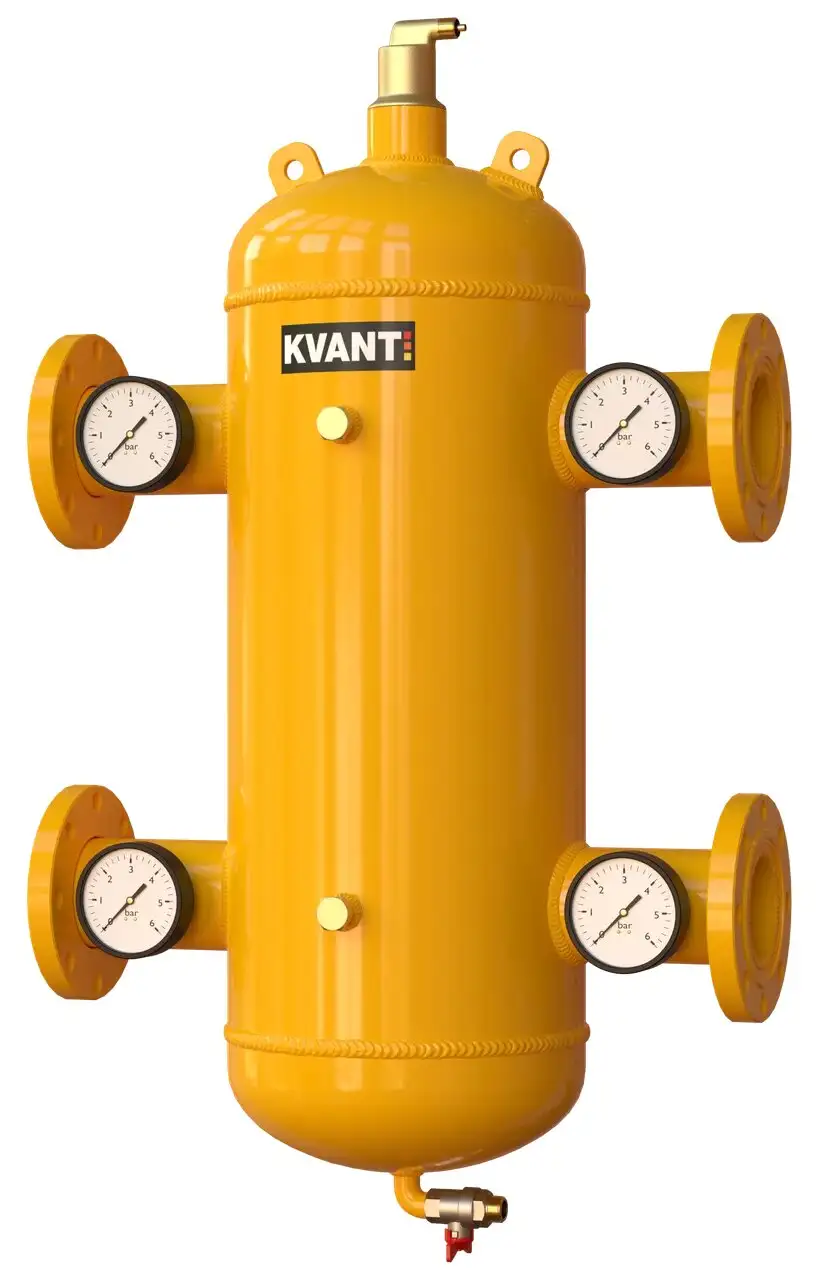

Гидрострелка сепаратор TRF.M-150 фланц. c магнит. улав. Ду150 с маном. AirDiRT, KV15051

0 5
0
В наличии
Код: KV15051
190 734,00грн
Цена актуальна по состоянию на:  
В связи с нестабильностью цены на сталь, с нестабильностью курсов, цены могут отличаться! Уточнят цены у менеджера!
17.08.2023
Быстрая доставка по всей Украине
Быстрая доставка по Украине

Доставляем товар Новой Почтой, Мист Експрессом и Деливери с полным страхованием товара.

Выгодные условия расчета за товар
Выгодные условия расчета

Оплату можно осуществить на карту ПриватБанка, на расчетный счет с НДС или наложенным платежом.

Отправка товара происходит после предоплаты 10% от суммы товара!

Гарантия от производителя
Гарантия от производителя

Предоставляется официальная гарантия от производителя. Срок уточнять у менеджера

Остались вопросы? Звоните!
Остались вопросы?

Наши менеджеры всегда готовы помочь Вам в решении проблем или вопросов.

Звоните: 068 77 28 777, 099 30 46 777!

Описание Гидрострелка сепаратор TRF.M-150 фланц. c магнит. улав. Ду150 с маном. AirDiRT

Гидрострелка сепаратор TRF.M-150 фланц. c магнит. улав. Ду150 с маном. AirDiRT

Гидрострелка от производителя KVANT являет собой устройство, которое предназначено для выполнения гидравлического разделителя поступающих потоков. Другими словами гидравлический разделитель – это канал между существующими контурами, который обеспечивает динамическую независимость передачи теплоносителя.

Характеристики конструкции гидрострелки с сепаратором воздуха и шлама

  • прочный корпус гарантирует длительный срок службы
  • для достижения оптимальной сепарации воздуха, специально разработанная уникальная трубка DisTube, она обладает очень низким сопротивлением потоку воды.
  • спускной клапан для удаления собранного воздуха и шлама
  • собранный шлам не мешает протоку жидкости
  • большой объем для сбора воздуха и шлама, а именно поэтому низкая периодичность его спуска

Гидравлическая стрелка предусматривается в системе для удаления различий основного потока между первым контуром (предложение QP) и вторым (спрос QS). В системе со встроенной гидравлической стрелкой становятся возможными 3 различные ситуации. Т3 при этом является регулирующей величиной.

гидравлический уравнитель KVANT фото

Преимущества гидравлической стрелки и сепаратора воздуха и шлама

  • отделяются и удаляются самые малые частицы размером от 10 мкм (=0,010 мм)
  • воздух спускается во время работы установки
  • не требует отсечных клапанов или обходной линии
  • минимальный постоянный перепад давления
  • гарантийный срок 3 года

Технические данные

  • рабочая температура до 120°С
  • рабочее давление до 16 бар
  • корпус углеродистая сталь
  • фланцевое соединение

Выбор подходящей гидравлической стрелки

  1. Определите диаметр трубы
  2. Определите скорость потока
  3. Определите по таблице соответствующую модель

Таблица расхода потока для гидравлических уравнителей с сепаратором воздуха и шлама Kvant AirDirt

таблица расхода потока Kvant AirDirt фото

Характеристики Гидрострелка сепаратор TRF.M-150 фланц. c магнит. улав. Ду150 с маном. AirDiRT

Мощность при ДТ=5С
758 кВт
Мощность при ДТ=20С
2520 кВт
Вариант монтажа
Горизонтальный
Очистка рабочей среды от воздуха
10 мкм
Очистка рабочей среды от шлама
5 мкм
Расчетная скорость потока рабочей среды
1,5 м/с
Максимальная скорость потока
3,5 л/с
Тип корпуса
Цельный
Пропускная способность
108 м³/ч
Максимальная температура жидкости
120°C
Высота (H)
1830 мм
Ширина (L)
635 мм
Материал корпуса
углеродистая сталь
Максимальное рабочее давление
16bar
Диаметр подключения
ДУ150
Присоединение
фланцевый
