Расширительные баки для системы отопления, подбор, установка

В процессе нагрева твердотопливного котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома.

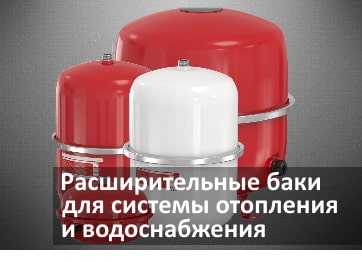

расширительные баки для системы отопления фото

Верно подобранный и грамотно установленный расширительный бак системы отопления не допустит выхода ее из строя, поддержит давление на необходимом уровне. Он нужен в качестве резерва для расширяющейся при нагреве воды. В зависимости от вида системы, встроенный расширитель может быть открытого либо закрытого типа.

Мы расскажем о том, как подобрать резервную емкость в зависимости от создаваемой схемы отопления. В представленной нами статье описаны конструктивные особенности и специфика установки баков. Даны рекомендации, соблюдение которых обеспечит идеальную работу отопительного контура любого типа.

Расширительные баки открытого типа

Конструктивной особенностью баков открытого типа является контакт теплоносителя с атмосферой. Циркуляция в системах с расширителем этого типа конвекционная. При нагреве объем жидкости растет, его избыток поглощается резервуаром емкости.

Открытые системы отопления применяются в малоэтажных строениях, где объем теплоносителя и протяженность отопительных коммуникаций сравнительно невелики.

Требования к установке

  • мембранные бак ставится на максимуме высоты, на линии подачи
  • подача подключается к баку через патрубок
  • для стока избытка жидкости выполняется врезка перелива выше расчетного уровня
Чтобы обеспечить циркуляцию самотеком, для монтажа рекомендуется использовать трубы увеличенного сечения.

Обычно бак стараются монтировать в отапливаемом помещении, обустроенном утепленном чердаке, а если это невозможно, то емкость потребуется утеплить. Наличие утеплителя не допустит промерзания жидкости и потери работоспособности системы.

расширительный бак открытого типа фото

Расширительные баки закрытого типа

Конструктивной спецификой закрытых модификаций бака является полная герметичность, что позволяет поддерживать необходимое для циркуляции давление в любой точке системы.

Резервуар внутри разделен мембраной на воздушную и жидкостную части. Каждый из отсеков полностью герметичен – азотосодержащая смесь из воздушного отдела никогда не смешается с теплоносителем, наполняющим жидкостный отсек.

Принцип работы закрытого расширительного бака заключается в том, что нагретая жидкость из системы выталкивается в жидкостную часть бака и начинает давить со своей стороны на герметичную мембрану. Перегородка деформируется и воздействует на воздушную часть, сжимая ее.

В результате объем воздушной камеры бака уменьшается, а газ в ней сжимается. Эта ситуация способствует увеличению давления в системе. Как только происходит нормализация давления, теплоноситель из жидкостного отсека выталкивается обратно.

Если же давление стремительно растет, то, при достижении критического объема жидкости в баке, срабатывает предохранительный клапан. В результате произойдет удаление излишнего количества теплоносителя из емкости.

расширительный бак закрытого типа фото

Правила расчета расширительного бака

Расширительный мембранный бак любого типа будет эффективным только при правильном выборе объема. Для этого следует учитывать способность жидкости расширяться в период нагревания. Вода в отопительных контурах расширяется на как минимум 3 % от общего объема водяной системы, антифриз – практически на 5%.

Жидкости относятся к разряду несжимаемых сред, поэтому бак им должен обеспечить достаточный резерв на тепловое расширение с некоторым запасом. При условии полного заполнения контура теплоносителем даже тепловое расширение в расчетных объемах может привести к сбросу жидкости через предохранительный клапан и проливу теплоносителя на пол.

Поэтому чтобы превышение объема расширяющегося теплоносителя не приводило к авариям, закрытые бачки для небольших контуров в частных домах приобретают так, чтобы их объем был равен 10 % от полного объема циркулирующего по системе теплоносителя. Это правило действительно для систем емкостью до 150 л.

Если по отопительному кольцу перемещается больше 150 л теплоносителя, то емкость закрытого бака рассчитывают путем умножения полного объема жидкости на коэффициент ее расширения при конкретных значениях рабочей температуры в системе.

К полученному значению нужно прибавить размер водяного затвора, т.е. объема теплоносителя, образовавшегося в баке в результате стандартного статического давления жидкости. Для больших отопительных контуров этот показатель, как правило, равен 0,5% от полного объема теплоносителя, для малогабаритных, вместимостью до 150 л, он принимается 20%.

Полученная сумма умножается на поправочный коэффициент, определяемый по значениям предварительного и окончательного давления в отопительной системе. Предварительное принимается из расчета, что на 10 м высоты контура приходится 1 бар. Окончательное давление формируется в результате работы системы.

Расчет расширительного бака закрытого типа для систем отопления

таблица подбора бака расширения фото

В расчетах использовано: Vn – номинальный объем закрытого бачка; Ve – объем теплоносителя при тепловом расширен (вычисляется по формуле V системы ×n%, где n это коэффициент температурного расширения теплоносителя); Vv – водяной затвор; po – предварительное давление; pe – показатель окончательного давления, равен значению предельного давления предохранительного клапана за минусом 0,5 бар.

Вместимость открытого типа строго не регламентируется нормативами, но есть правило: объем открытого бака до патрубка перелива должен составлять 3,5 – 4 % от общего объема теплоносителя в отопительном контуре.

Такой оценки достаточно для небольшого дачного домика, а вот строение для постоянного проживания потребует более точного расчета. В первую очередь потребуется выяснить общий объем системы отопления.

Варианты расчета общей емкости отопления

Этот показатель можно определить с разной степенью точности тремя основными способами. Во-первых, на основе паспортных данных котла. Так, на единицу мощности котельного оборудования необходимо около 15 литров жидкости. Чтобы получить нужные данные, потребуется 15 умножить на мощность котла, указанную в техническом паспотре.

Во-вторых, можно выяснить объем с помощью водомера при наполнении системы. По мере наполнения учитывается количество использованной жидкости. Это более точный и хлопотный вариант.

Третий способ предполагает рассчитать суммарный объем всех элементов системы отопления. Это самый точный вариант. Емкость теплообменника котла, радиаторов, конвекторов, измерительных приборов можно выяснить по паспортным характеристикам. Для вычисления емкости труб применяются данные из таблицы.

РОЗМІР В ДЮЙМАХ ТА ОБ'ЄМ В ЛІТРАХ
Види матеріалів 1/2 3/4 1 1 1/4 1 1/2
Сталеві труби 0,13 0,29 0,51 0,79 1,14
Поліпропіленові труби 0,11 0,20 0,31 - -

В таблице указаны размеры труб в дюймах и их объем в литрах на 1 метр, который используется для суммирования общего объема. Внутренний диаметр указан в дюймах от 0,5 до 1,5 единиц.

Выбор расширительного бака по таблице

При наличии необходимых данных оптимальный вариант расширительного бака можно подобрать по таблице объемов и расчетного давления.

Общий объем системы рассчитывается по указанной методике, параметры давления актуальны только для закрытых модификаций и указаны в паспортных данных оборудования.
Загальний об'єм в літрах Робочий тиск бака Тиск системи
0,5 1 1,5
25 1,8 4 4 -
50 1,8 4 8 -
75 1,8 8 12 -
100 1,8 8 18 -
150 1,8 12 24 -
200 1,8 18 35 -
250 1,8 24 35 -
300 1,8 35 50 -
350 1,8 35 50 -
400 1,8 50 80 -
450 1,8 50 80 -
500 1,8 80 80 -
600 1,8 80 80 -
700 2,5 80 80 150
800 2,5 80 80 150
900 2,5 80 80 150
1000 2,5 80 150 150
1250 2,5 80 150 200
1500 2,5 150 150 200
2000 2,5 150 200 300
Данные из таблицы позволяют выбрать объем расширителя от 4 до 300 литров

Этот вариант не требует специальных расчетов, кроме вычисления общего объема системы. Использование таблицы значительно облегчает и ускоряет выбор расширителя с необходимой емкостью резервуара

Как правильно выбирать расширительный бак для системы отопления

Определяться с типом отопительной системы рекомендуется еще на этапе планирования. Выбор бака обычно откладывается на период после возведения коробки, когда система смонтирована, ее объем известен.

подбор расширительных баков для отопления фото

При подборе оптимального варианта расширительного бака рекомендуется:

  • ориентироваться на объем закрытого расширительного бачка, превышающий значение температурного расширения теплоносителя
  • при покупке следует обратить внимание на подключение, форму емкости и расположение разъемов для крепежа – это позволит избежать неожиданностей в процессе монтажа
  • важно уделить внимание инструкции на корпусе, которая содержит полезную информацию по установке и технические параметры
При покупке лучше ориентироваться на проверенного производителя такого как: AQUASYSTEM, CIMM, REFLEX, даже если они будут стоить дороже. Это станет залогом долговечности отопительной системы, правда при условии правильной эксплуатации и регулярного обслуживания.

Перед подключением предварительное давление в газовом отсеке мембранного бачка настраивают на значение, равное показателям статического давления столба теплоносителя в отопительном контуре. Настройка производится обычным автомобильным насосом, контролируется манометром.

Заключение

Грамотно подобранное оборудование дает возможность сохранить нужный уровень рабочего давления в системе. Сотрудники компании «Svittepla» предлагают Вам детально рассмотреть расширительные баки для системы отопления и водоснабжения, подробнее здесь.

Данные работы, которые связаны с монтажом, подключением и настройкой расширительного бака могут быть выполнены «своими руками». Наша компания как производитель отопительного оборудования, не рекомендует устанавливать расширительный бак самому, лучше всего обратится к специалисту теплотехнику, который знает все нюансы системы отопления, тому что, любое неправильное действие может привезти к неправильной работе всей отопительной системы.
